5 критических ошибок, которых следует избегать при покупке арматуры для нефтегазопроводов

Закупка клапанов для нефтегазовой отрасли предполагает технические требования, которые выходят далеко за рамки размера клапана и его покупной цены. Операторам трубопроводов, EPC-подрядчикам, дистрибьюторам и промышленным покупателям необходимо согласовать номинальные давления, материалы корпуса, системы уплотнений, стандарты соединений, испытания, сертификацию и условия эксплуатации до начала производства.

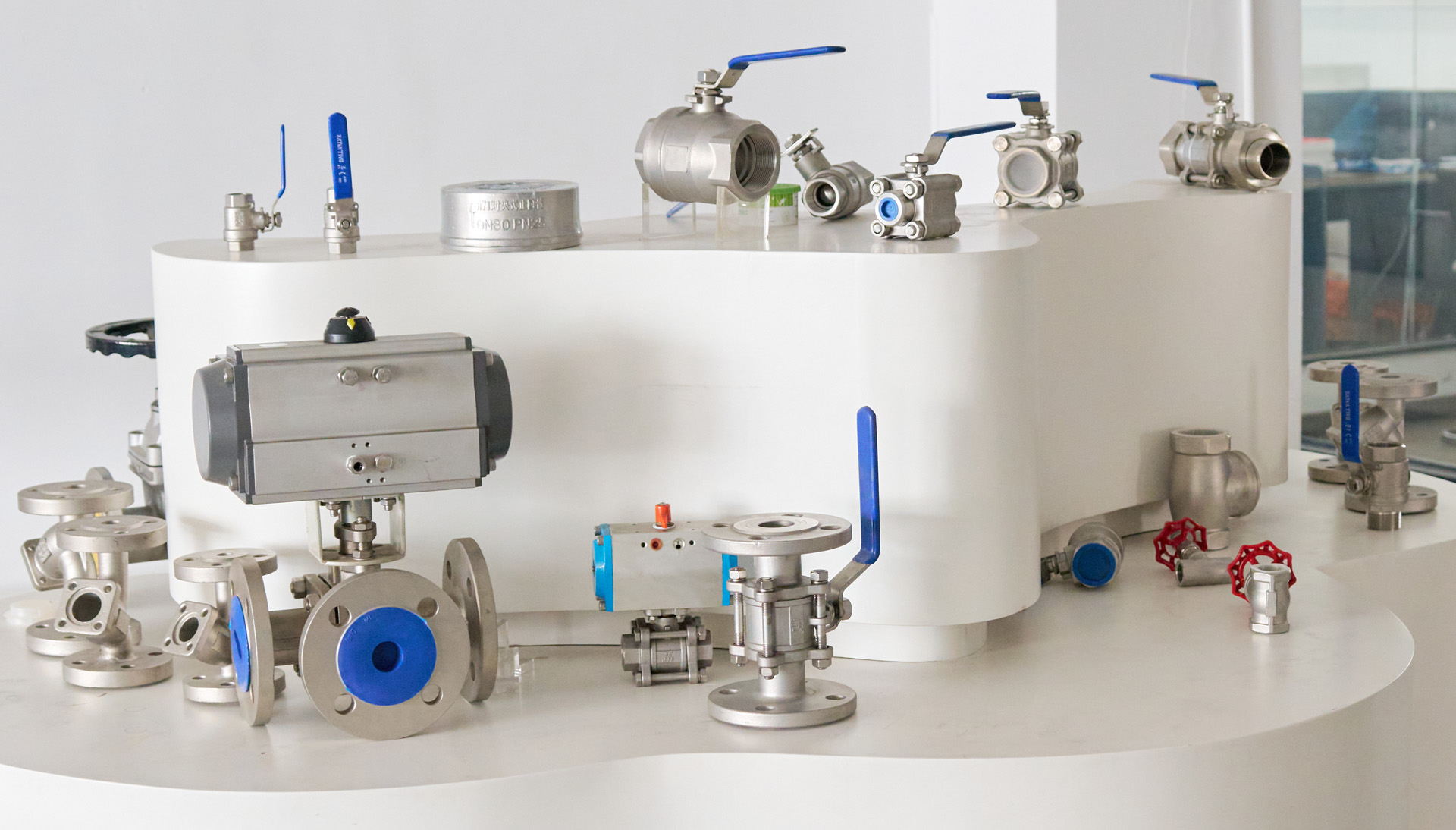

Компания Zhongchi Valve Group производит шаровые краны, задвижки, задвижки, обратные клапаны, дроссельные заслонки, фильтры и другую промышленную трубопроводную арматуру. Наша продукция используется в нефтяной, газовой, химической, энергетической, металлургической и других отраслях промышленности. Наш опыт работы с клапанами различных конфигураций также показывает, как небольшие расхождения в технических характеристиках могут создать проблемы во время производства, установки или обслуживания.

Ошибка 1: сравнение цен перед подтверждением спецификации клапана

Сравнение цен становится ненадежным, когда разные поставщики указывают разные технические конфигурации. Клапан из углеродистой стали и клапан из нержавеющей стали могут иметь одинаковые размеры, но сильно различаться по стоимости материалов и возможностям обслуживания.

Мы рекомендуем определить базовую техническую спецификацию, прежде чем запрашивать расценки на клапаны нефте- и газопроводов .

• Тип клапана: Шар, ворота, глобус, клетка или другая конфигурация.
• Номинальный размер: Размеры DN или NPS, необходимые для трубопровода.
• Класс давления: Номинальное давление PN или ASME.
• Материал корпуса: Углеродистая сталь, нержавеющая сталь, легированная сталь, дуплексная сталь или другой указанный материал.
• Подключение: Фланцевая, резьбовая, приварная в раструб, встык, бесфланцевая или в зависимости от проекта.
• Операционная среда: Сырая нефть, продукты нефтепереработки, природный газ, пар, вода, химикаты или другая технологическая среда.

Например, наши проходные клапаны из кованой стали могут быть изготовлены из углеродистой, легированной или нержавеющей стали и доступны с фланцевыми, приварными в раструб, приварными встык и резьбовыми торцевыми соединениями. Продукт предназначен для применения в нефтегазовых системах, нефтехимических предприятиях и углехимической переработке.

Ошибка 2. Относиться к материалам клапанов как к второстепенным деталям.

Выбор материала напрямую влияет на коррозионную стойкость, характеристики давления и температуры, механическую прочность и срок службы. Для одной и той же конструкции клапана могут потребоваться разные материалы в зависимости от среды трубопровода и рабочей среды.

В наших спецификациях пневматических шаровых кранов приведены примеры такого подхода, основанного на материалах: варианты корпусов CF8, CF3M и WCB, варианты шаров 304 и 316L, варианты штока F304/F316L/2Cr13 и конфигурации седел из PTFE или RPTFE. Окончательное сочетание материалов должно соответствовать реальным условиям эксплуатации.

Ошибка 3: выбор сертификации без проверки точных требований

Сертификация должна соответствовать клапану, применению и рынку назначения. Простой запрос на «сертифицированный клапан» не дает достаточно информации для точного ценового предложения.

Наш портфель сертификатов включает в себя сертификацию системы менеджмента качества ISO9001, сертификацию системы экологического менеджмента ISO14001, сертификацию системы управления охраной труда и безопасностью ISO45001, сертификацию производства специального оборудования TS, сертификацию CE, сертификацию EAC и сертификацию огневых испытаний со ссылкой на API 607.

Вопросы по сертификации, которые стоит добавить в запрос предложений

• Какой стандарт на продукцию применяется к клапану?
• Требуются ли огневые испытания?
• Какая сертификация требуется для целевого рынка?
• Требуются ли для проекта сертификаты на материалы?
• Требуется ли проверка третьей стороной?
• Какие испытания давлением и герметичностью необходимо документировать?

Наша опубликованная информация ссылается на сертификацию огневых испытаний API 607. Покупатели, которым требуются другие стандарты API, должны указать точный стандарт и объем сертификации на этапе предложения, чтобы применимый продукт и документация могли быть подтверждены до начала производства.

Ошибка 4: игнорирование испытаний на давление и герметичность

Испытания являются неотъемлемой частью закупок промышленной арматуры. Характеристики давления и утечки должны быть связаны с расчетным давлением, типом клапана, стандартом испытаний и спецификациями проекта, а не рассматриваться как общая заводская процедура.

Наши производственные и инспекционные ресурсы включают спектрометры, твердомеры, толщиномеры, дефектоскопы, а также стенды для испытания клапанов высокого и низкого давления. Эти ресурсы поддерживают проверку материалов, проверку размеров и испытания клапанов в ходе производственного процесса.

В нашем собственном отраслевом руководстве также подчеркивается важность правильного позиционирования клапана и процедур тестирования. Неправильная эксплуатация во время предварительного испытания может привести к чрезмерной нагрузке на сальниковое уплотнение, стержни клапанов, компоненты крышки и области уплотнений.

Информация о тестировании, которую покупатели должны подтвердить

• Требования к гидростатическим испытаниям корпуса
• Проверка седла на герметичность
• Применимый уровень давления
• Тестовая среда
• Протоколы проверок и сертификаты испытаний
• Требования к проверке третьей стороной

Ошибка 5: Сосредоточение внимания только на клапане, а не на всей трубопроводной системе

Трубопроводная арматура работает как часть более крупной системы. Размеры торцевого соединения, требования к приводу, пространство для установки, направление потока, рабочий крутящий момент, доступ для обслуживания и окружающее оборудование — все это может повлиять на окончательную конфигурацию.

Задвижки, шаровые краны, шаровые краны и обратные клапаны выполняют разные функции. Задвижки обычно предназначены для полностью открытого или полностью закрытого режима работы, а не для дросселирования. Проходные клапаны могут обеспечивать перекрытие и дросселирование потока, что отличает их принцип работы от обычных задвижек.

Создайте более полный запрос предложений для нефтегазовых проектов

Подробный запрос предложений дает как покупателю, так и производителю более четкую техническую информацию. Мы предлагаем включить следующую информацию, прежде чем запросить окончательное предложение:

• Тип и количество клапана
• Номинальный размер и класс давления
• Материалы корпуса, отделки, седла и уплотнений
• Среда трубопровода и рабочая температура
• Расчетное давление и применимые требования к испытаниям
• Торцевое соединение и стандарт размеров
• Ручное, пневматическое или электрическое управление.
• Необходимые сертификаты и инспекционные документы
• Требования к упаковке и доставке

Наш подход к поставке арматуры для нефтегазопроводов

В Zhongchi Valve Group мы совмещаем производство клапанов, инженерную поддержку, контроль качества, тестирование и возможности OEM/ODM. Наш завод расположен в зоне экономического и технологического развития Вэньчжоу, и наш портфель продукции охватывает несколько категорий промышленных клапанов, используемых в нефтяной, газовой, химической, энергетической и других отраслях.

Мы можем изготовить клапаны по чертежам или образцам заказчика, включая размер клапана, материал корпуса, номинальные значения давления и температуры, торцевые соединения, конфигурации уплотнений и другие требования, специфичные для проекта.

Надежные закупки начинаются с полной спецификации, а не с единой цены. Поделитесь с нашей командой состоянием вашего трубопровода, графиком работы клапанов, техническими чертежами, необходимыми стандартами и требованиями к проверкам. Мы можем просмотреть детали проекта и подготовить соответствующую конфигурацию клапана и предложение на основе фактического применения.
