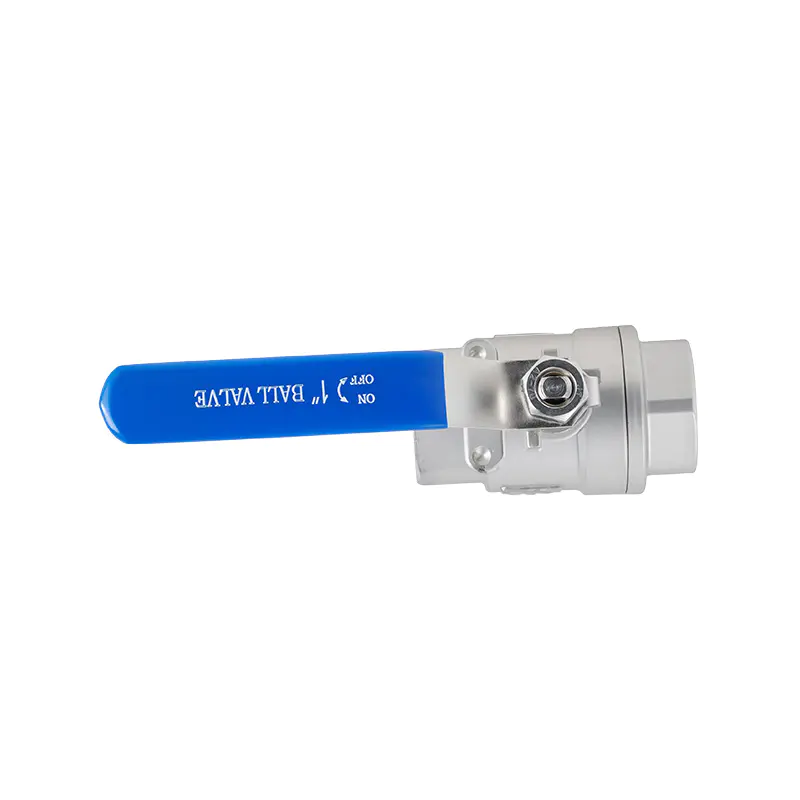

В отличие от цельной неразборной конструкции цельнополых шаровых кранов, двухсоставной ручной шаровой кран с внутренней резьбой имеет разборной корпус: корпус изделия состоит из двух частей, соединенных между собой резьбовым соединением. Кран выполнен с полнопроходным отверстием и уплотнениями из ПТФЭ, что гарантирует абсолютную герметичность (нулевую утечку рабочей среды).
| Особенности дизайна: Корпус для литья по выплавляемым моделям Выдувной шток Полный дизайн порта В качестве опции доступна запираемая ручка Стандарт резьбы: NPT, BSP, BSPT, DIN259/2999, Rc, Rp Рабочее давление: 1,6~2,5 МПа Применимая температура: -20°С~120°С(250°С) Применимая среда: вода, нефть, газ и т. д |
![]() |
Основные части и материалы
| ЭЛЕМЕНТ | ЧАСТЬ | ОСНОВНОЙ МАТЕРИАЛ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Тело | WCB CF8 CF8M CF3M | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Седло клапана | ПТФЭ РПТФЭ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Мяч | 201 304 316 316Л | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Уплотнительное кольцо | ПТФЭ РПТФЭ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Капот | WCB CF8 CF8M CF3M | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Стебель | 304 316 316Л | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Упорная шайба | ПТФЭ РПТФЭ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Упаковка стебля | ПТФЭ РПТФЭ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Железистый орех | 304 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Ручка | 201 304 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Пружинная шайба | 304 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Орех | 304 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Запирающее устройство (опционально) | 201 304 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Крышка ручки | Пластик | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
Основные размеры
| РАЗМЕР | Φd | Дл | Выс | Шир | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/4" | ДН6 | 10,5 | 55 | 50 | 95 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/8" | ДН10 | 12 | 55 | 50 | 95 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/2" | ДН15 | 15 | 62 | 59 | 108 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/4" | ДН20 | 20 | 70 | 62 | 115 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1" | ДН25 | 25 | 82 | 70 | 125 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/4" | ДН32 | 32 | 95 | 83 | 145 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/2" | ДН40 | 38 | 105 | 90 | 170 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2" | ДН50 | 49 | 120 | 100 | 175 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2-1/2" | ДН65 | 65 | 142 | 130 | 220 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3" | ДН80 | 78 | 167 | 140 | 240 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4" | ДН100 | 98 | 198 | 175 | 315 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Приведенные выше размеры приведены только для справки.
