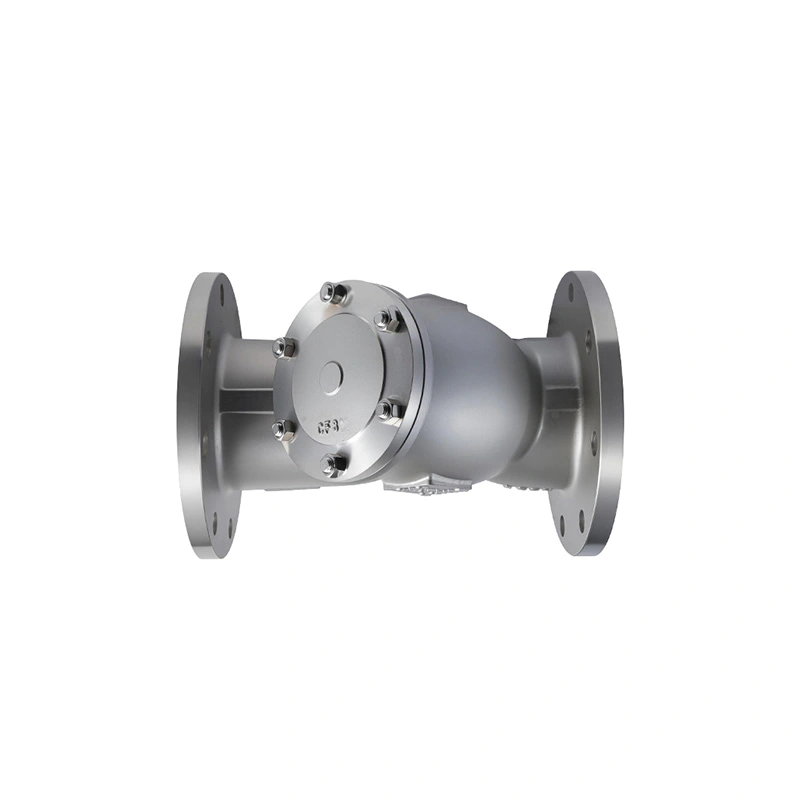

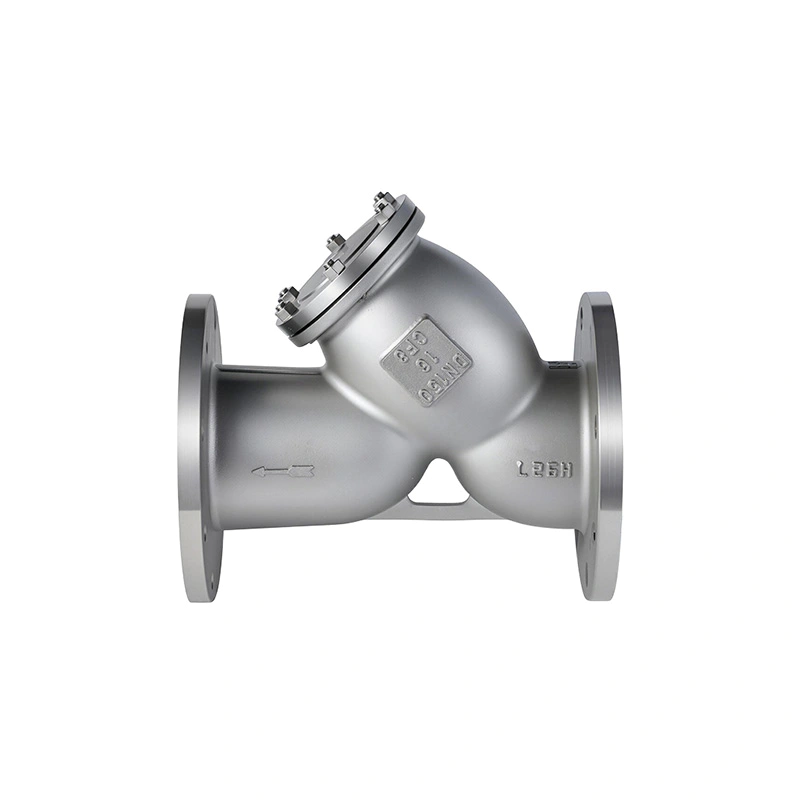

Фланцевый фильтр Y-типа (серия GL41) — это необходимое устройство грубой фильтрации для трубопроводных систем, предназначенное для защиты последующего оборудования, такого как насосы, клапаны и контрольно-измерительные приборы. Его основные характеристики можно резюмировать следующим образом: простая конструкция, низкое сопротивление потоку, высокая грязеемкость, удобная разборка и очистка, а также надежные фланцевые соединения. Эта серия фильтров доступна в различной структурной длине; пожалуйста, проверьте конкретные размеры при размещении заказа.
| Особенности дизайна: Размер фланцевого соединения ДЖБ/Т 79-2015, ГБ/Т 9124.1-2019 Тестирование и проверка: ДЖБ/Т 9092-1999, ГБ/Т 13927-2022 | |
Основные детали и материалы
| ПУНКТ | ЧАСТЬ | ОСНОВНОЙ МАТЕРИАЛ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Тело | CF8 CF8M CF3 CF3M ВКБ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Капот | CF8 CF8M CF3 CF3M ВКБ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Экран фильтра | 304 316Л | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Прокладка | ПТФЭ RPTFE Прокладка со спиральной раной | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Болт | Б8 Б7 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Гайка | А194-8 2Н | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

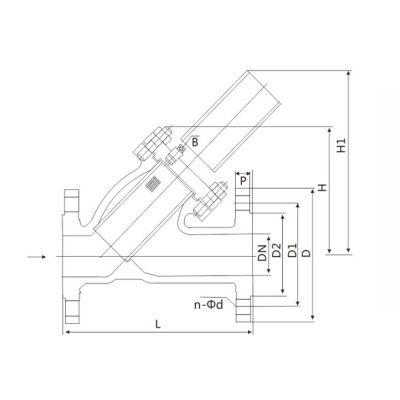

Основные размеры (PN16) GB/T 9124.1-2019
| DN | L | D | Д1 | Д2 | b | n-Φd | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 150 | 105 | 75 | 58 | 18-2 | 4-Φ14 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 150 | 160 | 115 | 85 | 68 | 18-2 | 4-Φ14 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 170 | 180 | 140 | 100 | 78 | 18-2 | 4-Φ18 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 200 | 150 | 110 | 88 | 18-3 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 220 | 165 | 125 | 102 | 18-3 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 65 | 250 | 290 | 185 | 145 | 122 | 18-3 | 4-Φ18 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | 280 | 310 | 200 | 160 | 138 | 20-3 | 8-Φ18 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 100 | 320 | 350 | 220 | 180 | 158 | 20-3 | 8-Φ18 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 125 | 350 | 400 | 250 | 210 | 188 | 22-3 | 8-Φ18 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 150 | 380 | 480 | 285 | 240 | 212 | 22-3 | 8-Φ22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 200 | 480 | 550 | 340 | 295 | 268 | 24-3 | 12-Φ22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 250 | 550 | 622 | 405 | 355 | 320 | 26-3 | 12-Φ26 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 300 | 620 | 711 | 460 | 410 | 378 | 28-4 | 12-Φ26 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Размеры, указанные выше, предназначены только для справки.
