Шаровой кран с плавающим фланцем с мягким уплотнением

Главная / Продукция / Шаровой кран / Фланцевый шаровой кран / Шаровой кран с плавающим фланцем с мягким уплотнением

Шаровой кран с плавающим фланцем с мягким уплотнением

Name: Шаровой кран с плавающим фланцем с мягким уплотнением
Brand: Zhongchi Valve Group Co., Ltd.

Шаровой кран с плавающим фланцем с мягким уплотнением является жизненно важным компонентом в управлении промышленными жидкостями, отличающимся своей универсальностью и высокой адаптируемостью. В клапане классической конструкции с плавающим шаром с мягким уплотнением используются седла, изготовленные из армированного политетрафторэтилена (ПТФЭ) — материала, характеризующегося низким коэффициентом трения и исключительными уплотняющими свойствами. Это дополняется конструктивной особенностью плавающего шара, не имеющего фиксированного стержня; под воздействием давления жидкости шар способен подвергаться небольшому саморегулирующемуся смещению, обеспечивая плотный и плотный контакт между седлом клапана и уплотнительной поверхностью шара, обеспечивая двунаправленное уплотнение без утечек.

Свяжитесь с нами

ПРЕДЫДУЩИЙ:Шаровой кран с плавающим фланцем с жестким уплотнением СЛЕДУЮЩИЙ:Нет следующего продукта

Спецификация
Свяжитесь с нами

Особенности дизайна:
Фланцевые концы:
ДЖБ/Т 79-2015, ГБ/Т 9124.1-2019
Тестирование и проверка:
ГБ/Т 26480-2011, ГБ/Т 13927-2022
ДЖБ/Т 9092-1999
Применимая среда:
Вода, нефть, газ и т. д.

Основные детали и материалы

ПУНКТ

ЧАСТЬ

ОСНОВНОЙ МАТЕРИАЛ

Тело

CF8 CF3 CF8M CF3M WCB

Капот

CF8 CF3 CF8M CF3M WCB

Мяч

304 304Л 316 316Л

Стебель

F304 F304L F316 F316L 2Cr13

Седло клапана

ПТФЭ РПТФЭ

Упаковка

ПТФЭ РПТФЭ Flexible Graphite

Прокладка

ПТФЭ РПТФЭ Spiral Wound Gasket

Болт

Б8 Б7

Гайка

А194-8 2Н

Ручка

ВКБ Алюминиевый сплав

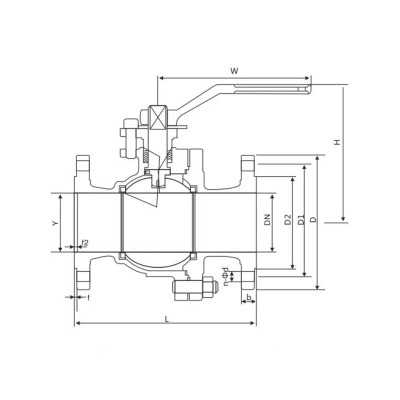

Основные размеры (PN16) GB/T 9124.1-2019

DN	L		D	Д1	Д2	b	f	n-Φd	W
15	130		95	65	45	16	2	4-Φ14	140
20	130	140	105	75	58	18	2	4-Φ14	140

25	140	150	115	85	68	18	2	4-Φ14	140

32	165		140	100	78	18	2	4-Φ18	150

40	165	180	150	110	88	18	3	4-Φ18	190
50	203	200	165	125	102	18	3	4-Φ18	200
65	222	220	185	145	122	18	3	8-Φ18	230
80	241	250	200	160	138	20	3	8-Φ18	260
100	305	280	220	180	158	20	3	8-Φ18	280
125	356	320	250	210	188	22	3	8-Φ18	360

150	394	360	285	240	212	22	3	8-Φ22	630

200	457	400	340	295	268	24	3	12-Φ22	780

250	533		405	355	320	26	3	12-Φ26	/
300	610		460	410	378	28	3	12-Φ26	/

Основные размеры (PN25) GB/T 9124.1-2019

DN	L		D	Д1	Д2	b	n-Φd	W
15	130		95	65	45	16	4-Φ14	140
20	130	140	105	75	58	18	4-Φ14	140
25	140	150	115	85	68	18	4-Φ14	140
32	165		140	100	78	18	4-Φ18	150
40	165	180	150	110	88	18	4-Φ18	190
50	203	200	165	125	102	20	4-Φ18	200
65	222	220	185	145	122	22	8-Φ18	230
80	241	250	200	160	138	24	8-Φ18	260
100	305	280	235	190	162	24	8-Φ22	280
125	356	320	270	220	188	26	8-Φ26	360
150	394	360	300	250	218	28	8-Φ26	630
200	457	400	360	310	278	30	12-Φ26	780
250	533		425	370	335	32	12-Φ30	/

Основные размеры (PN40) ГБ/Т 9124.1-2019

DN	L	D	Д1	Д2	b	Y	f2	n-Φd	W


15	130	95	65	45	16	40	4	4-Φ14	140

20	140	105	75	58	18	51	4	4-Φ14	140


25	150	115	85	68	18	58	4	4-Φ14	140

32	180	140	100	78	18	66	4	4-Φ18	150

40	200	150	110	88	18	76	4	4-Φ18	190


50	220	165	125	102	20	88	4	4-Φ18	200

65	250	185	145	122	22	110	4	8-Φ18	230

80	280	200	160	138	24	121	4	8-Φ18	260

100	320	235	190	162	24	150	4.5	8-Φ22	280
125	400	270	220	188	26	176	4.5	8-Φ26	360

150	400	300	250	218	28	204	4.5	8-Φ26	630
200	500	375	320	285	34	260	4.5	12-Φ30	780

250	568	450	385	345	38	313	4.5	12-Φ33	/

Основные размеры(PN63) JB/T 79-2015

DN	L	D	Д1	Д2	b	Y	f2	n-Φd	W

15	140	105	75	55	18	40	4	4-Φ14	140

20	155	125	90	68	20	51	4	4-Φ18	140

25	180	135	100	78	22	58	4	4-Φ18	150

32	200	150	110	82	24	66	4	4-Φ23	190
40	220	165	125	95	24	76	4	4-Φ23	200
50	250	175	135	105	26	88	4	4-Φ23	230
65	280	200	160	130	28	110	4	8-Φ23	260

80	320	210	170	140	30	121	4	8-Φ23	280

100	360	250	200	168	32	150	4.5	8-Φ25	360

125	455	295	240	202	36	176	4.5	8-Φ30	630

150	495	340	280	240	38	204	4.5	8-Φ34	780

Приведенные выше размеры приведены только для справки.
