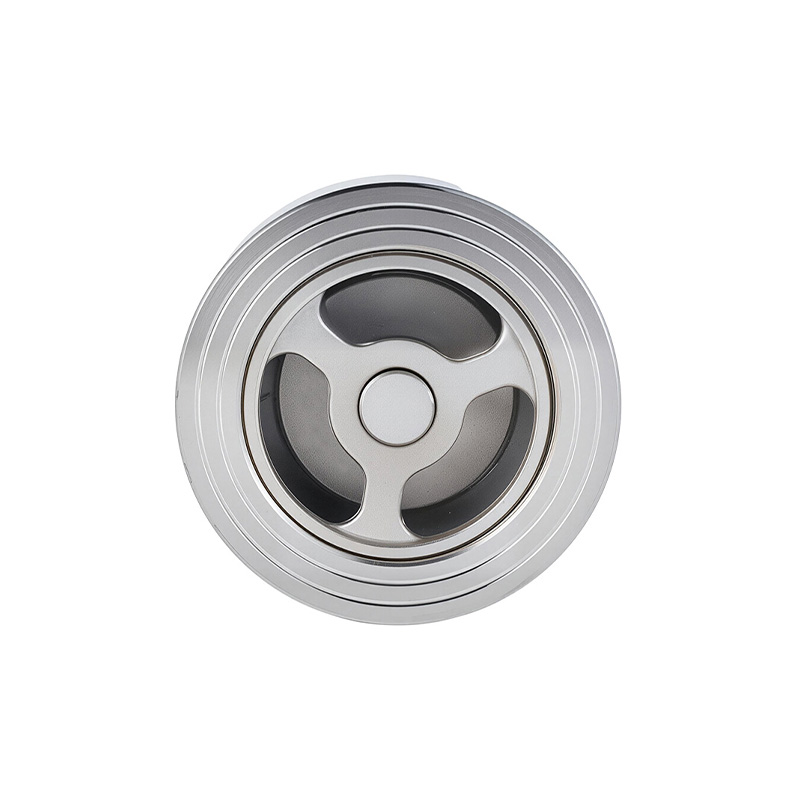

Межфланцевый обратный клапан H71 представляет собой ультратонкий однонаправленный клапан с фланцевым креплением, не имеющий независимых фланцев корпуса; вместо этого он закрепляется непосредственно между двумя фланцами трубопровода. Разработанный с упором на сверхкомпактную установку, низкое гидравлическое сопротивление и возможность адаптации к трубам разного диаметра, он сочетает в себе простоту установки и пригодность для различных условий эксплуатации, что делает его предпочтительным выбором для трубопроводов малого диаметра или приложений с ограниченным пространством.
| Особенности дизайна: АСМЭ Б16.34, API 594 Тестирование и проверка: ГБ/Т 13927-2016, API 598 | |
Основные детали и материалы
| ПУНКТ | ЧАСТЬ | ОСНОВНОЙ МАТЕРИАЛ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Тело | CF8 CF3 CF8M CF3M ВКБ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Диск | CF8 CF3 CF8M CF3M ВКБ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Прижимное кольцо | CF8 CF3 CF8M CF3M ВКБ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Пружинная шайба | Нержавеющая сталь | ||||||||||||||||||||||||||||||||||||||||||||||||||||||

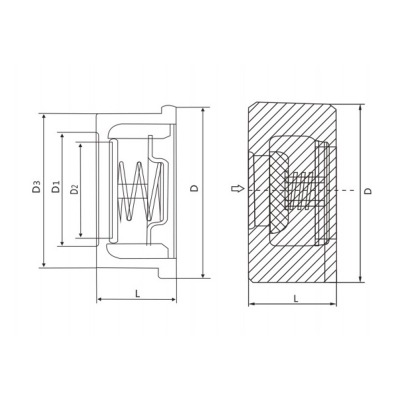

Основные размеры (PN16-PN25)
| DN | L | D | Д1 | Д3 | Д2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 28 | 49 | 15 | 44 | 25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 28 | 49 | 19 | 52 | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 28 | 67 | 24 | 60 | 36 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 31 | 75 | 31 | 72 | 43 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 35 | 86 | 39 | 74 | 52 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 39 | 100 | 48 | 98 | 62 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 65 | 54 | 115 | 63 | 117 | 75 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | 58 | 135 | 78 | 128 | 90 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 100 | 68 | 154 | 98 | / | 112 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 125 | 85 | 185 | 123 | / | 132 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 150 | 100 | 212 | 148 | / | 158 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 200 | 110 | 270 | 198 | / | 208 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 250 | 122 | 327 | 248 | / | 258 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Размеры, указанные выше, предназначены только для справки.
