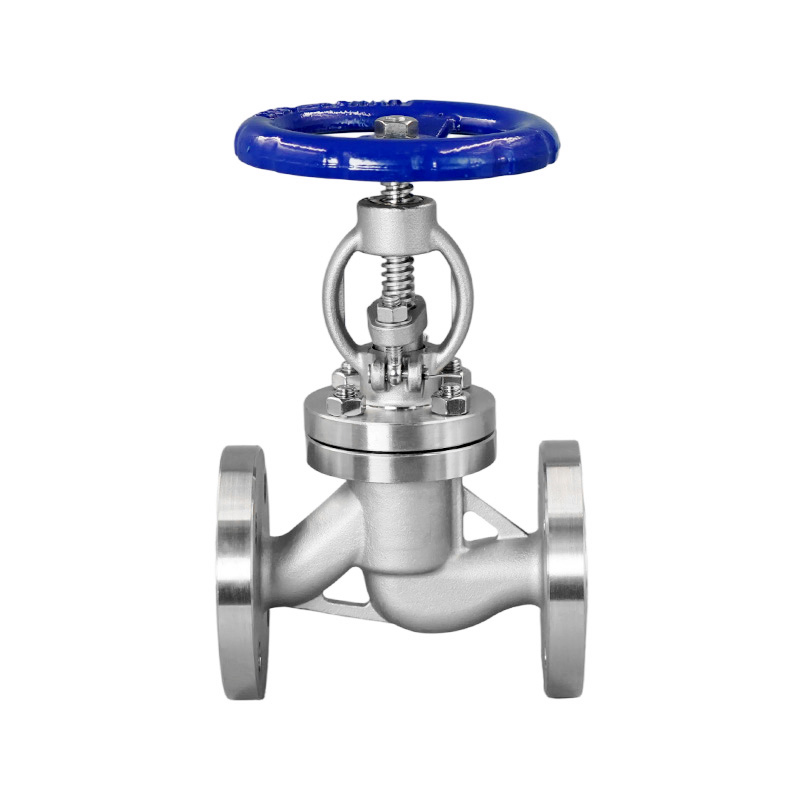

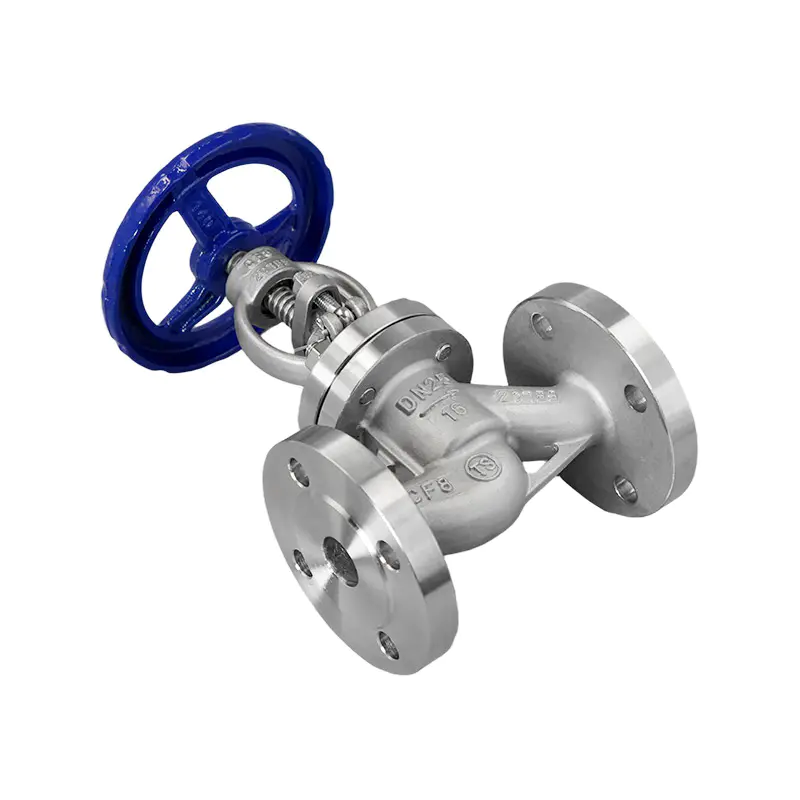

Фланцевый шаровой клапан

В трубопроводных системах шаровые краны в основном служат запорными устройствами, хотя их также можно использовать для ограниченного регулирования расхода. В процессе открытия и закрытия сила трения, действующая на уплотнительные поверхности шарового клапана, ниже, чем у шиберного клапана. Обычно они имеют одну уплотнительную поверхность и —в зависимости от конкретных требований— могут быть изготовлены как с жестко, так и с мягкогерметизированными седлами.

Свяжитесь с нами
ПРЕДЫДУЩИЙ:Американский стандартный шаровой клапанСЛЕДУЮЩИЙ:Нет следующего продукта
  • Спецификация
  • Свяжитесь с нами
Особенности дизайна:
Фланцевые концы:
JB/T 79-2015
ГБ/Т 9124.1-2019
Испытания и проверки:
ГБ/Т 26480-2011, ГБ/Т 13927-2022
JB/T 9092-1999


Основные части и материалы

ЭЛЕМЕНТ ЧАСТЬ ОСНОВНОЙ МАТЕРИАЛ
1  Тело CF8 CF3 CF8M CF3M WCB
2  Капот CF8 CF3 CF8M CF3M WCB
3  Диск CF8 CF3 CF8M CF3M WCB
4  Стебель F304 F304L F316 F316L 2Cr13
5  Стеблевая гайка Медный сплав
6  Упаковка ПТФЭ Гибкий графит
7  Прокладка Прокладка спиральной намотки из ПТФЭ
8  Железа CF8 CF3 CF8M CF3M WCB
9  Болт В8 В7
10  Орех А194-8 2Ч
11  Маховик QT400-17

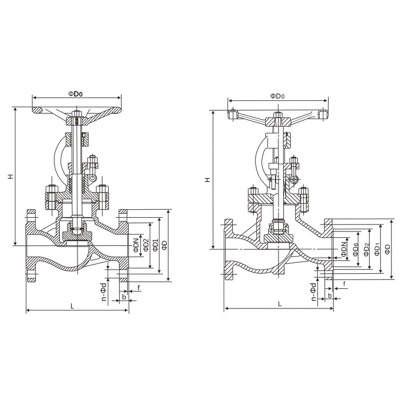

Основные размеры (PN16) GB/T9124.1-2019

ДН Л Д Д1 Д2 бф н-Φd Д0
15 130 95 65 45 16-2 4-Φ14 120
20 150 105 75 58 18-2 4-Φ14 140
25 160 115 85 68 18-2 4-Φ14 140
32 180 140 100 78 18-2 4-Φ18 160
40 200 150 110 88 18-3 4-Φ18 200
50 230 165 125 102 18-3 4-Φ18 220
65 290 185 145 122 18-3 8-Ф18 240
80 310 200 160 138 20-3 8-Ф18 260
100 350 220 180 158 20-3 8-Ф18 280
125 400 250 210 188 22-3 8-Ф18 320
150 480 285 240 212 22-3 8-Φ22 350
200 600 340 295 268 24-3 12-Φ22 450
250 650 405 355 320 26-3 12-Φ26 500
300 750 460 410 378 28-4 12-Φ26 550
350 850 520 470 438 30-4 16-Φ26 600
400 950 580 525 490 32-4 16-Φ30 700
450 1050 640 585 550 40-4 20-Φ30 800
500 1150 715 650 610 44-4 20-Φ33 900
600 1350 840 770 725 54-5 20-Φ36 1000

Основные размеры (PN25) GB/T 9124.1-2019

ДН Л Д Д1 Д2 бф н-Φd Д0
15  130  95  65  45  16-2 4-Φ14 120
20  150  105  75  58  18-2 4-Φ14 140
25  160  115  85  68  18-2 4-Φ14 140
32  180  140  100  78  18-2 4-Φ18 160
40  200  150  110  88  18-3 4-Φ18 200
50  230  165  125  102  20-3 4-Φ18 220
65  290  185  145  122  22-3 8-Ф18 240
80  310  200  160  138  24-3 8-Ф18 260
100  350  235  190  162  24-3 8-Φ22 280
125  400  270  220  188  26-3 8-Φ26 320
150  480  300  250  218  28-3 8-Φ26 350
200  600  360  310  278  30-3 12-Φ26 450
250  650  425  370  335  32-3 12-Φ30 500
300  750  485  430  395  34-3 16-Φ30 550
350  850  555  490  450  38-4 16-Φ33 600
400  950  620  550  505  40-4 16-Φ36 700
450  1050  670  600  555  46-4 20-Φ36 800
500  1150  730  660  615  48-4 20-Φ36 900
600  1350  845  770  720  58-5 20-Φ39 1000

Основные размеры (PN40) GB/T 9124.1-2019

ДН Л Д Д1 Д2 Д6 бф ф2 н-Φd Д0
15 130 95 65 45 40 16-2 4 4-Φ14 120
20 150 105 75 58 51 18-2 4 4-Φ14 140
25 160 115 85 68 58 18-2 4 4-Φ14 160
32 180 140 100 78 66 18-2 4 4-Φ18 180
40 200 150 110 88 76 18-3 4 4-Φ18 200
50 230 165 125 102 88 20-3 4 4-Φ18 220
65 290 185 145 122 110 22-3 4 8-Ф18 280
80 310 200 160 138 121 24-3 4 8-Ф18 300
100 350 235 190 162 150 24-3 4,5 8-Φ22 320
125 400 270 220 188 176 26-3 4,5 8-Φ26 400
150 480 300 250 218 204 28-3 4,5 8-Φ26 400
200 600 375 320 285 260 34-3 4,5 12-Φ30 450
250 650 450 385 345 313 38-3 4,5 12-Φ33 500
300 750 515 450 410 364 42-4 4,5 16-Φ33 550
350 850 580 510 465 422 46-4 5 16-Φ36 600
400 950 660 585 535 474 50-4 5 16-Φ39 700
450 1050 685 610 560 524 57-4 5 20-Φ39 800
500 1150 755 670 615 576 57-4 5 20-Φ42 900

Основные размеры (PN63) GB/T 9124.1-2019

ДН Л Д Д1 Д2 Д6 бф ф2 н-Φd Д0
15  170  105  75  55  40  20-2 4  4-Φ14 140
20  190  130  90  68  51  22-2 4  4-Φ18 160
25  210  140  100  78  58  24-2 4  4-Φ18 180
32  230  155  110  82  66  26-2 4  4-Φ22 200
40  260  170  125  95  76  26-3 4  4-Φ22 240
50  300  180  135  105  88  26-3 4  4-Φ22 280
65  340  205  160  130  110  26-3 4  8-Φ22 320
80  380  215  170  140  121  28-3 4  8-Φ22 360
100  430  250  200  168  150  30-3 4,5  8-Φ26 400
125  500  295  240  202  176  34-3 4,5  8-Φ30 400
150  550  345  280  240  204  36-3 4,5  8-Φ33 450
200  650  415  345  300  260  42-3 4,5  12-Φ36 500
250  775  470  400  352  313  46-3 4,5  12-Φ36 550
300  900  530  460  412  364  52-4 4,5  16-Φ36 600
350  1025  600  525  475  422  56-4 5  16-Φ39 650
400  1150  670  585  525  474  60-4 5  16-Φ42 700

Приведенные выше размеры приведены только для справки.
