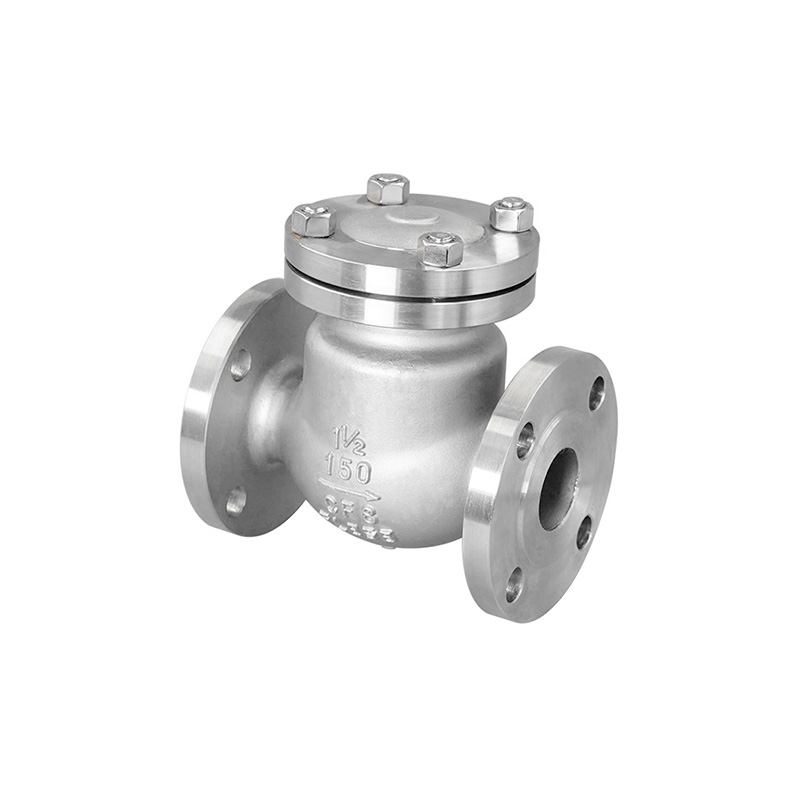

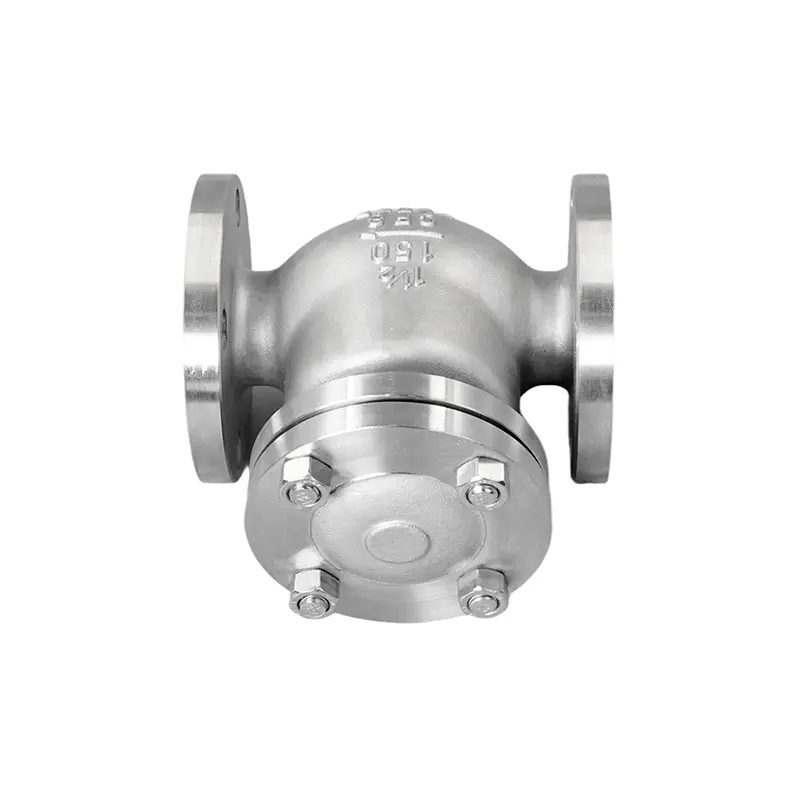

Фланцевый поворотный обратный клапан является наиболее часто используемым односторонним клапаном для трубопроводов большого диаметра среднего и низкого давления. Он открывается и закрывается автоматически в ответ на давление среды, обеспечивая поток только в одном направлении и предотвращая обратный поток. Принцип работы: Прямой поток—Давление среды толкает дискообразную заслонку клапана; заслонка поворачивается вокруг шарнирного штифта, открываясь, обеспечивая беспрепятственный поток. Обратный поток—Объединенная сила противодавления среды и вес заслонки клапана заставляют заслонку откидываться обратно на седло клапана, создавая герметичное уплотнение и предотвращая обратный поток. Размеры лицевой стороны и характеристики фланцев соответствуют американским стандартам.
| Особенности дизайна: Фланцевые концы: ASME B16.5, ANSI B16.5 Испытания и проверки: API598 |
![]() |
Основные части и материалы
| ЭЛЕМЕНТ | ЧАСТЬ | ОСНОВНОЙ МАТЕРИАЛ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Тело | CF8 CF3 CF8M CF3M WCB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Капот | CF8 CF3 CF8M CF3M WCB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Диск | CF8 CF3 CF8M CF3M WCB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Прокладка | Прокладка спиральной намотки из ПТФЭ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Болт | В8 В7 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Орех | А194-8 2Ч | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

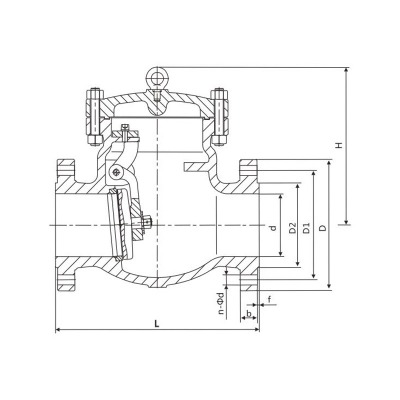

Основные размеры
| РАЗМЕР | Класс 150 фунтов | Класс 300 фунтов | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Л | Д | Д1 | Д2 | бб | фф | н-Фд | Л | Д | Д1 | Д2 | бб | фф | н-Фд | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/2" | 108 | 90 | 88,9 | 60,3 | 34,9 | 8 | 2 | 4-Φ16 | 152 | 95 | 95,3 | 66,7 | 34,9 | 12,7 | 2 | 4-Φ16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/4" | 117 | 100 | 98,6 | 69,9 | 42,9 | 8,9 | 2 | 4-Φ16 | 178 | 115 | 117,3 | 82,6 | 42,9 | 14.3 | 2 | 4-Φ19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1" | 127 | 110 | 108 | 79,4 | 50,8 | 9.6 | 2 | 4-Φ16 | 216 | 125 | 123,9 | 88,9 | 50,8 | 15,9 | 2 | 4-Φ19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/4" | 140 | 115 | 117,3 | 88,9 | 63,5 | 11.2 | 2 | 4-Φ16 | 229 | 135 | 133,3 | 98,4 | 63,5 | 17,5 | 2 | 4-Φ19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/2" | 165 | 125 | 127 | 98,4 | 73 | 12,7 | 2 | 4-Φ16 | 241 | 155 | 155,4 | 114,3 | 73 | 19.1 | 2 | 4-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2" | 203 | 150 | 152,4 | 120,7 | 92,1 | 14.3 | 2 | 4-Φ19 | 267 | 165 | 165,1 | 127 | 92,1 | 20,7 | 2 | 8-Ф19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2-1/2" | 216 | 180 | 177,8 | 139,7 | 104,8 | 15,9 | 2 | 4-Φ19 | 292 | 190 | 190,5 | 149,2 | 104,8 | 23,9 | 2 | 8-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3" | 241 | 190 | 190,5 | 152,4 | 127 | 17,5 | 2 | 4-Φ19 | 318 | 210 | 209,5 | 168,3 | 127 | 27 | 2 | 8-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4" | 292 | 230 | 228,6 | 190,5 | 157,2 | 22,3 | 2 | 8-Ф19 | 356 | 255 | 254 | 200 | 157,2 | 30,2 | 2 | 8-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5" | 330 | 255 | 254 | 215,9 | 185,7 | 22,3 | 2 | 8-Φ22 | 400 | 280 | 279,4 | 235 | 185,7 | 33,4 | 2 | 8-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6" | 356 | 280 | 279,4 | 241,3 | 215,9 | 23,9 | 2 | 8-Φ22 | 444 | 320 | 317,5 | 269,9 | 215,9 | 35 | 2 | 12-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8" | 495 | 345 | 342,9 | 298,5 | 269,9 | 27 | 2 | 8-Φ22 | 533 | 380 | 381 | 330,2 | 269,9 | 39,7 | 2 | 12-Φ25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10" | 622 | 405 | 406,4 | 362 | 323,8 | 28,6 | 2 | 12-Ф25 | 622 | 445 | 444,5 | 387,4 | 323,8 | 46,1 | 2 | 16-Φ29 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12" | 698 | 485 | 482,6 | 431,8 | 381 | 30,2 | 2 | 12-Φ25 | 711 | 520 | 520,7 | 450,8 | 381 | 49,3 | 2 | 16-Φ32 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14" | 787 | 535 | 533,4 | 476,3 | 412,8 | 33,4 | 2 | 12-Φ29 | 838 | 585 | 584,2 | 514,4 | 412,8 | 52,4 | 2 | 20-Φ32 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16" | 864 | 595 | 596,9 | 539,8 | 469,9 | 35 | 2 | 16-Φ29 | 864 | 650 | 647,7 | 571,5 | 469,9 | 55,6 | 2 | 20-Φ35 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18" | 978 | 635 | 635 | 577,9 | 533,4 | 38,1 | 2 | 16-Φ32 | 978 | 710 | 711 | 628,6 | 533,4 | 58,8 | 2 | 24-Φ35 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20" | 978 | 700 | 698,5 | 635 | 584,2 | 41,3 | 2 | 20-Φ32 | 1016 | 775 | 774,7 | 685,8 | 584,2 | 62 | 2 | 24-Φ35 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24" | 1295 | 815 | 812,8 | 749,3 | 692,2 | 46,1 | 2 | 20-Φ35 | 1346 | 915 | 914,4 | 812,8 | 692,2 | 68,3 | 2 | 24-Φ41 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Приведенные выше размеры приведены только для справки.
