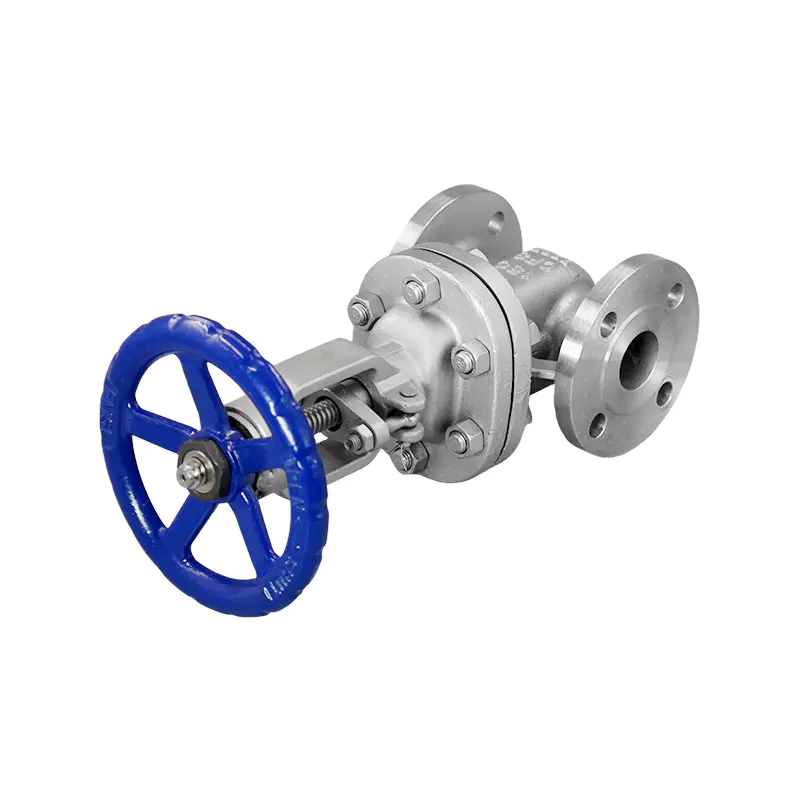

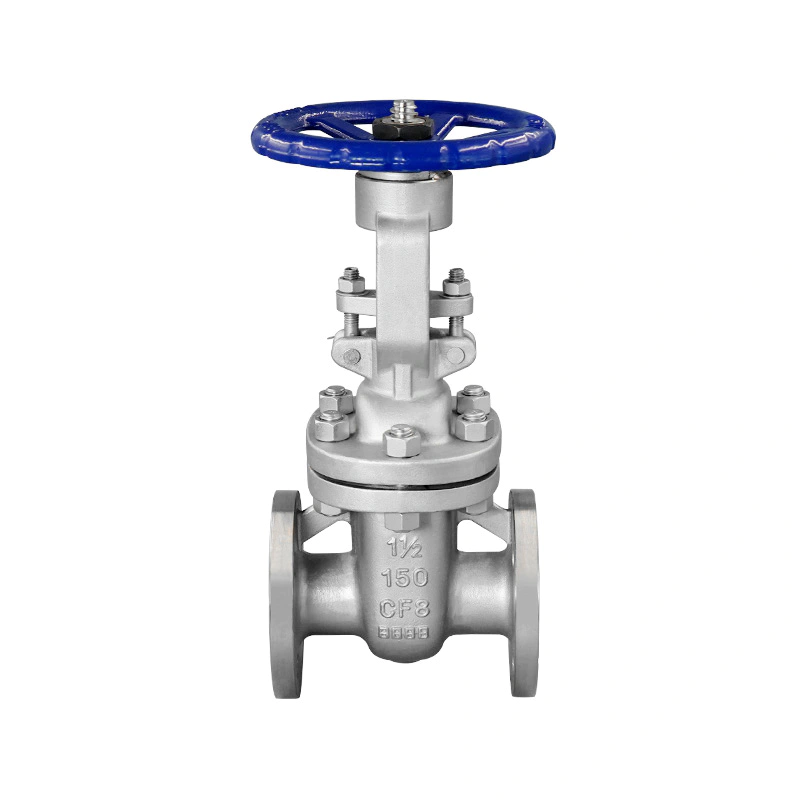

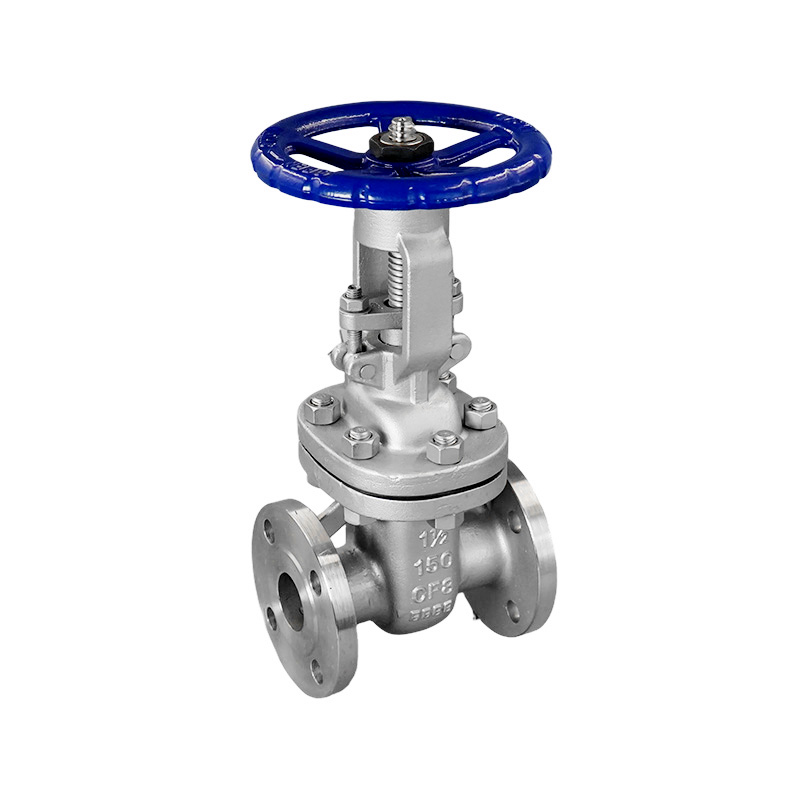

Фланцевая задвижка с выдвижным штоком и жестким уплотнением по американскому стандарту имеет конструкцию с жестким уплотнением «металл по металлу». В зависимости от требований к материалу и условий эксплуатации диск затвора и седло клапана могут быть выполнены либо с цельными посадочными поверхностями, либо с приваренными накладками из твердого сплава. Для соединения корпуса с крышкой используется конструкция с плоской поверхностью для класса 150LB, а для класса 300LB используется конструкция с круглой поверхностью.
| Особенности дизайна: Стандарт дизайна: API 6D, API 600, API 603, ASME B16.34 Фланцевые концы: АСМЭ Б16.5, АНСИ Б16.5 Тестирование и проверка: API598 | |
Основные детали и материалы
| ПУНКТ | ЧАСТЬ | ОСНОВНОЙ МАТЕРИАЛ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Тело | CF8 CF3 CF8M CF3M WCB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Капот | CF8 CF3 CF8M CF3M WCB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Клин | CF8 CF3 CF8M CF3M WCB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Стебель | F304 F304L F316 F316L 2Cr13 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Стебель Nut | Медный сплав | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Упаковка | Гибкий графит из ПТФЭ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Прокладка | Спиральная прокладка из ПТФЭ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | железа | CF8 CF3 CF8M CF3M WCB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Болт | Б8 Б7 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Гайка | А194-8 2Н | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Маховик | КТ400-17 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||

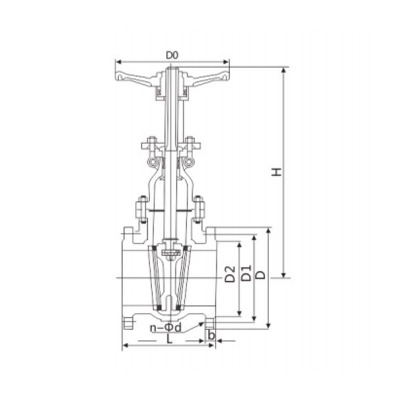

Основные размеры
| РАЗМЕР | Класс 150 фунтов | Класс 300LB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L | D | Д1 | Д2 | b | n-Φd | L | D | Д1 | Д2 | b | n-Φd | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/2" | 108 | 90 | 88.9 | 60.3 | 34.9 | 10 | 4-Φ16 | 140 | 95 | 95.3 | 66.7 | 34.9 | 14.7 | 4-Φ16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/4" | 117 | 100 | 98.6 | 69.9 | 42.9 | 10.9 | 4-Φ16 | 152 | 115 | 117.3 | 82.6 | 42.9 | 16.3 | 4-Φ19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1" | 127 | 110 | 108 | 79.4 | 50.8 | 11.6 | 4-Φ16 | 165 | 125 | 123.9 | 88.9 | 50.8 | 17.9 | 4-Φ19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/4" | 140 | 115 | 117.3 | 88.9 | 63.5 | 13.2 | 4-Φ16 | 178 | 135 | 133.3 | 98.4 | 63.5 | 19.5 | 4-Φ19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/2" | 165 | 125 | 127 | 98.4 | 73 | 14.7 | 4-Φ16 | 190 | 155 | 155.4 | 114.3 | 73 | 21.1 | 4-Φ22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2" | 178 | 150 | 152.4 | 120.7 | 92.1 | 16.3 | 4-Φ19 | 216 | 165 | 165.1 | 127 | 92.1 | 22.7 | 8-Φ19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2-1/2" | 190 | 180 | 177.8 | 139.7 | 104.8 | 17.9 | 4-Φ19 | 241 | 190 | 190.5 | 149.2 | 104.8 | 25.9 | 8-Φ22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3" | 203 | 190 | 190.5 | 152.4 | 127 | 19.5 | 4-Φ19 | 282 | 210 | 209.5 | 168.3 | 127 | 29 | 8-Φ22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4" | 229 | 230 | 228.6 | 190.5 | 157.2 | 24.3 | 8-Φ19 | 305 | 255 | 254 | 200 | 157.2 | 32.2 | 8-Φ22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 дюймов | 254 | 255 | 254 | 215.9 | 185.7 | 24.3 | 8-Φ22 | 381 | 280 | 279.4 | 235 | 185.7 | 35.4 | 8-Φ22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 дюймов | 267 | 280 | 279.4 | 241.3 | 215.9 | 25.9 | 8-Φ22 | 403 | 320 | 317.5 | 269.9 | 215.9 | 37 | 12-Φ22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 дюймов | 292 | 345 | 342.9 | 298.5 | 269.9 | 29 | 8-Φ22 | 419 | 380 | 381 | 330.2 | 269.9 | 41.7 | 12-Φ25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 дюймов | 330 | 405 | 406.4 | 362 | 323.8 | 30.6 | 12-Φ25 | 457 | 445 | 444.5 | 387.4 | 323.8 | 48.1 | 16-Φ29 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 дюймов | 356 | 485 | 482.6 | 431.8 | 381 | 32.2 | 12-Φ25 | 502 | 520 | 520.7 | 450.8 | 381 | 51.3 | 16-Φ32 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 дюймов | 381 | 535 | 533.4 | 476.3 | 412.8 | 35.4 | 12-Φ29 | 762 | 585 | 584.2 | 514.4 | 412.8 | 54.4 | 20-Φ32 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 дюймов | 406 | 595 | 596.9 | 539.8 | 469.9 | 37 | 16-Φ29 | 838 | 650 | 647.7 | 571.5 | 469.9 | 57.6 | 20-Φ35 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 дюймов | 432 | 635 | 635 | 577.9 | 533.4 | 40.1 | 16-Φ32 | 914 | 710 | 711 | 628.6 | 533.4 | 60.8 | 24-Φ35 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 дюймов | 457 | 700 | 698.5 | 635 | 584.2 | 43.3 | 20-Φ32 | 991 | 775 | 774.7 | 685.8 | 584.2 | 64 | 24-Φ35 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 дюйма | 508 | 815 | 812.8 | 749.3 | 692.2 | 48.1 | 20-Φ35 | 1143 | 915 | 914.4 | 812.8 | 692.2 | 70.3 | 24-Φ41 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Размеры, указанные выше, предназначены только для справки.
