Клапан-бабочка с фторсодержащим покрытием

Name: Клапан-бабочка с фторсодержащим покрытием
Brand: Zhongchi Valve Group Co., Ltd.

Клапан-бабочка с футеровкой из фтора — это регулирующий и запорный клапан, предназначенный для промышленных трубопроводных систем, работающих с сильноагрессивными средами. Корпус клапана отлит с высокой точностью из углеродистой стали, что обеспечивает компактную конструкцию, достаточную жесткость и стабильную устойчивость к давлению, а также подходит для обычных мест установки промышленных трубопроводов. Внутренняя стенка корпуса клапана, дисковая заслонка и шток клапана полностью покрыты фторопластом из ПТФЭ (F4/F46) для изоляции металлической конструкции от агрессивных сред, таких как соляная кислота, серная кислота, азотная кислота, сильные щелочные растворы, химические растворители и сточные воды, содержащие соли.

Конструкция пластины-бабочки с центральной линией использует поворот на четверть оборота на 90° для удобного открытия, закрытия и регулирования потока. Полностью фторсодержащая футеровка помогает уменьшить коррозию, образование накипи и отказы, связанные с уплотнением, связанные с обычными металлическими клапанами при воздействии сильнокоррозионных жидкостей. Его легкая и компактная конструкция также делает его пригодным для прокладки промышленных трубопроводов, где важными факторами являются пространство для установки и устойчивость к коррозии.

Поворотный затвор с фторсодержащим покрытием широко используется в химической обработке, антикоррозионных трубопроводных системах, очистке сточных вод, работе с химическими растворителями и в других приложениях, связанных с сильно агрессивными средами. Услуги OEM и ODM могут обеспечить настройку размера клапана, материалов корпуса, материалов футеровки, конфигурации уплотнений, размеров соединений, номинального давления и методов работы в соответствии с требованиями проекта.

Свяжитесь с нами

ПРЕДЫДУЩИЙ:Нет предыдущего продукта СЛЕДУЮЩИЙ:Вафельный дроссельный клапан с мягким уплотнением

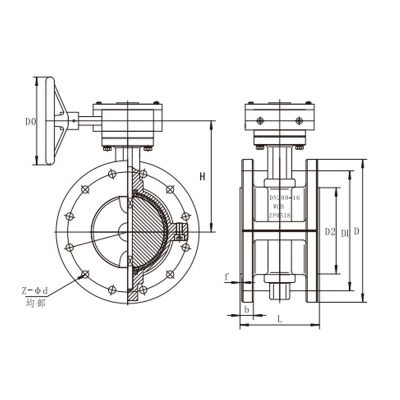

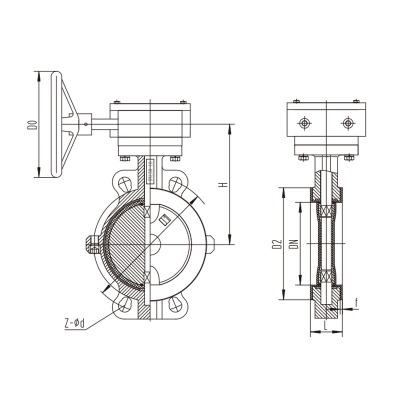

Спецификация
Свяжитесь с нами

tduoialg1789012368 24065

Номинальный диаметр		Главная размеры
DN		L		D	Д1	Д2	f	z-φd	D	Д1	Д2	f	b	Z-φd	Д0	H
мм	дюйм	вафля	Фланец	ПНО.6МПа					Ру1.0МПа
40	1 1/2	33	106	130	100	80	3	4-14	150	110	85	3	18	4-18	150	140
50	2	43	108	140	110	90	3	4-14	165	125	100	3	18	4-18	150	140
65	2 1/2	46	112	160	130	110	3	4-14	185	145	120	3	18	4-18	150	150
80	3	46	114	190	150	125	3	4-18	200	160	135	3	20	8-18	150	165
100	4	52	127	210	170	145	3	4-18	220	180	155	3	20	8-18	200	180
125	5	56	140	240	200	175	3	8-18	250	210	185	3	22	8-18	200	200
150	6	56	140	265	225	200	3	8-18	285	240	210	3	22	8-22	280	220

200	8	60	152	320	280	255	3	8-18	340	295	265	3	24	8-22	280	270
250	10	68	165	375	335	310	4	12-18	395	350	320	4	26	12-22	200	320
300	12	78	178	440	395	363	4	12-23	445	400	370	4	26	12-22	240	330
350	14	78	190	490	445	413	4	12-23	505	460	430	4	26	16-22	240	385
400	16	102	216	540	495	463	4	16-23	565	515	480	4	26	16-26	280	430
450	18	114	222	595	550	518	4	16-23	615	565	530	4	28	20-26	280	480
500	20	127	229	645	600	568	4	20-23	670	620	580	4	28	20-26	320	540

600	24	154	267	755	705	667	5	20-26	780	725	680	5	34	20-30	320	610

700	28	165	292	860	810	772	5	24-26	895	840	795	5	34	24-30	360	650
800	32	190	318	975	920	878	5	24-30	1015	950	900	5	36	24-33	360	710

900	36	203	330	1075	1020	980	5	24-30	1115	1050	1000	5	38	28-33	380	780
1000	40	216	410	1175	1120	1080	5	28-30	1230	1160	1115	5	38	28-36	400	900

1200	48	254	470	1405	1340	1295	5	32-33	1455	1380	1330	5	44	32-39	400	1050
