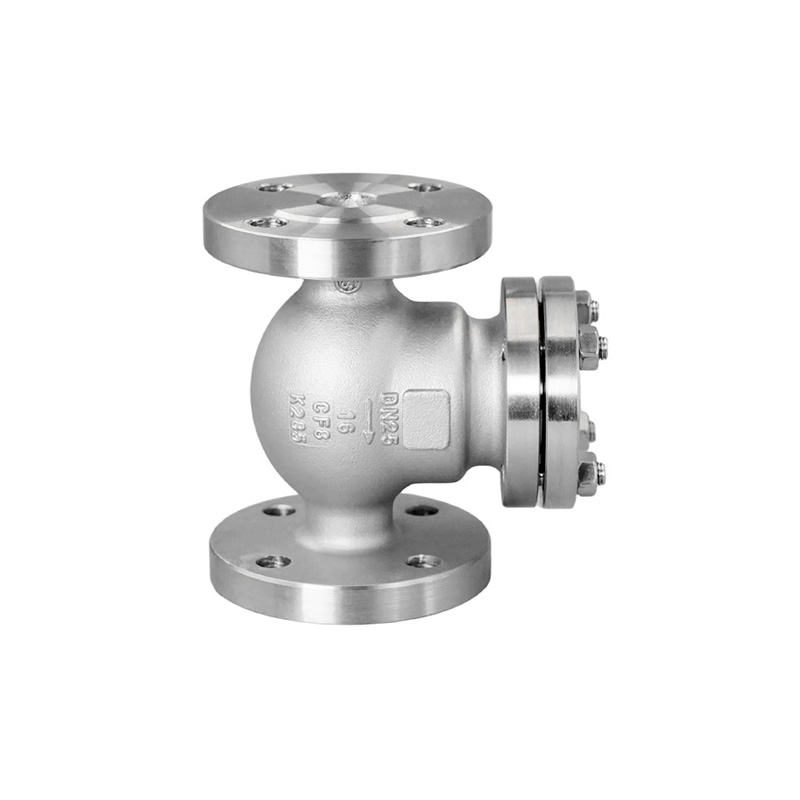

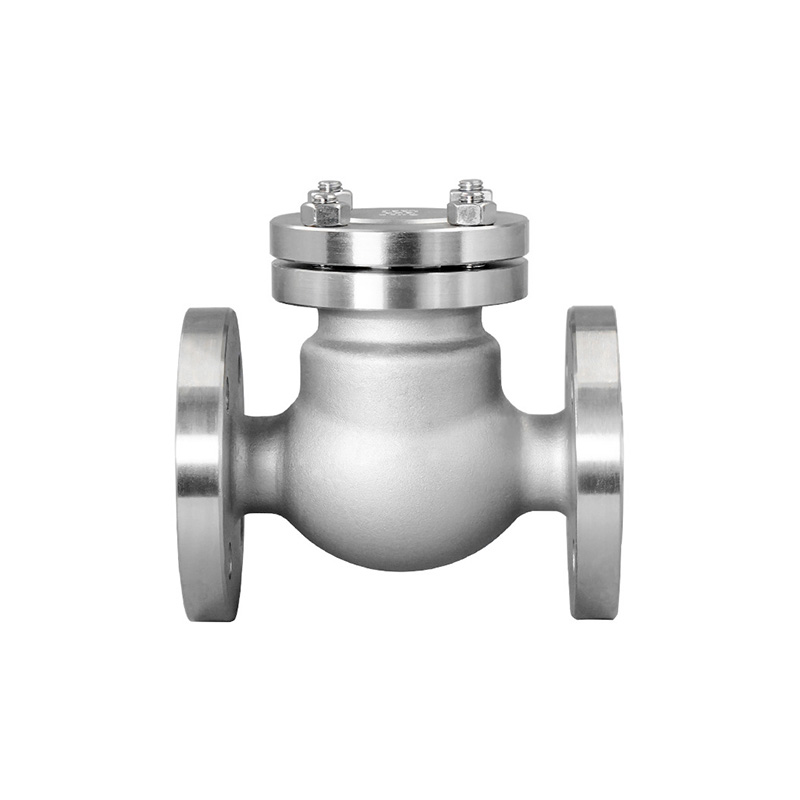

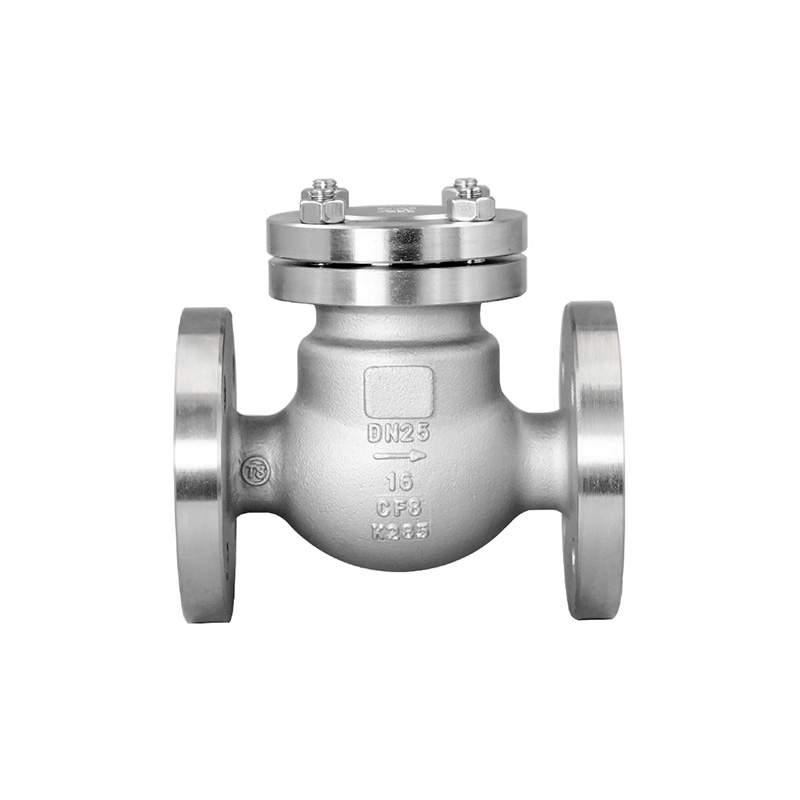

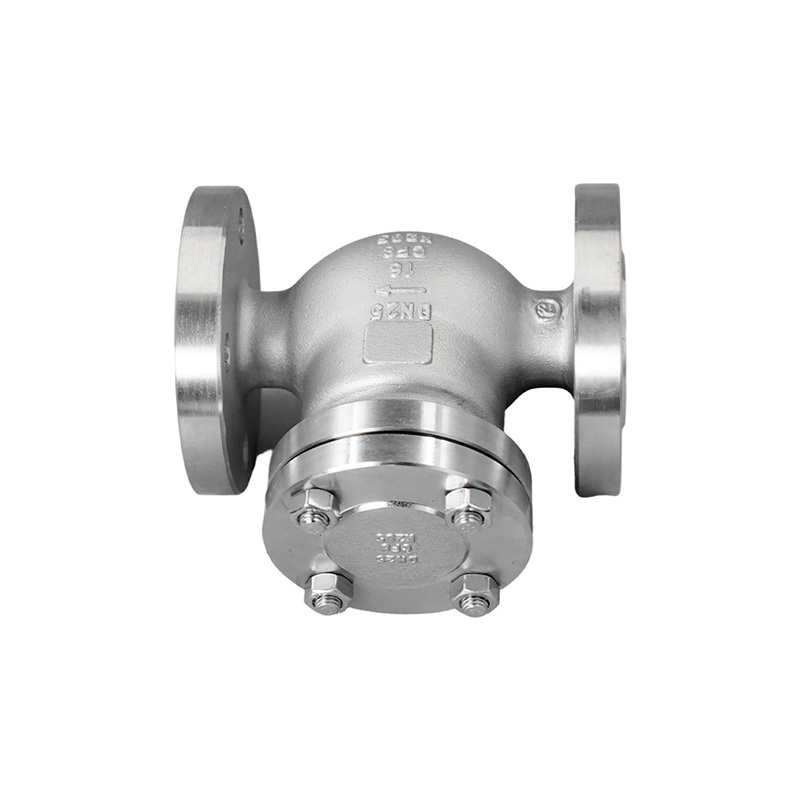

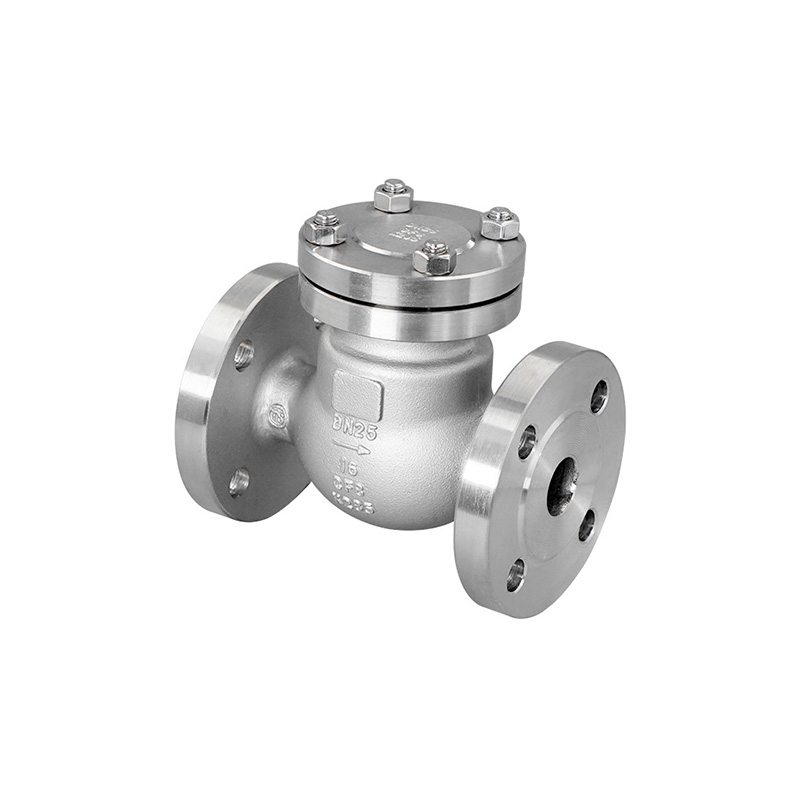

Фланцевый поворотный обратный клапан является наиболее часто используемым односторонним клапаном для трубопроводов большого диаметра среднего и низкого давления. Он открывается и закрывается автоматически в ответ на давление среды, обеспечивая поток только в одном направлении и предотвращая обратный поток. Принцип работы: Прямой поток—Давление среды толкает дискообразную заслонку клапана; заслонка поворачивается вокруг штифтового вала, открываясь, обеспечивая беспрепятственный поток. Обратный поток—Объединенная сила давления среды и веса створки клапана заставляет створку поворачиваться обратно на седло клапана, создавая герметичное уплотнение и предотвращая обратный поток.
| Особенности дизайна: Фланцевые концы: JB/T 79-2015, GB/T 9124.1-2019 Испытания и проверки: ГБ/Т 26480-2011, ГБ/Т 13927-2022 JB/T 9092-1999 |
![]() |
Основные части и материалы
| ЭЛЕМЕНТ | ЧАСТЬ | ОСНОВНОЙ МАТЕРИАЛ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Тело | CF8 CF3 CF8M CF3M WCB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Капот | CF8 CF3 CF8M CF3M WCB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Диск | CF8 CF3 CF8M CF3M WCB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Прокладка | Прокладка спиральной намотки из ПТФЭ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Болт | В8 В7 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Орех | А194-8 2Ч | ||||||||||||||||||||||||||||||||||||||||||||||||||||||

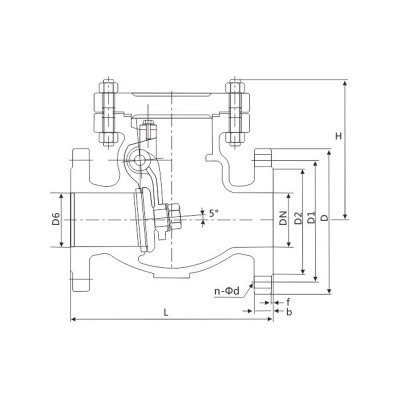

Основные размеры (PN16) GB/T 9124.1-2019
| ДН | Л | Д | Д1 | Д2 | бф | н-Φd | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 150 | 105 | 75 | 58 | 18-2 | 4-Φ14 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 160 | 115 | 85 | 68 | 18-2 | 4-Φ14 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 180 | 140 | 100 | 78 | 18-2 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 200 | 150 | 110 | 88 | 18-3 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 230 | 165 | 125 | 102 | 18-3 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 65 | 290 | 185 | 145 | 122 | 18-3 | 8-Ф18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | 310 | 200 | 160 | 138 | 20-3 | 8-Ф18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 100 | 350 | 220 | 180 | 158 | 20-3 | 8-Ф18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 125 | 400 | 250 | 210 | 188 | 22-3 | 8-Ф18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 150 | 480 | 285 | 240 | 212 | 22-3 | 8-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 200 | 550 | 600 | 340 | 295 | 268 | 24-3 | 12-Φ22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 250 | 650 | 730 | 405 | 355 | 320 | 26-3 | 12-Φ26 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 300 | 750 | 850 | 460 | 410 | 378 | 28-4 | 12-Φ26 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 350 | 850 | 980 | 520 | 470 | 438 | 30-4 | 16-Φ26 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 400 | 950 | 1100 | 580 | 525 | 490 | 32-4 | 16-Φ30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 450 | 1050 | 640 | 585 | 550 | 40-4 | 20-Φ30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 500 | 1150 | 705 | 650 | 610 | 44-4 | 20-Φ33 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 600 | 1350 | 840 | 770 | 725 | 54-5 | 20-Φ36 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Приведенные выше размеры приведены только для справки.
