Обратный клапан с фторированной футеровкой H41F46 представляет собой обратный клапан с горизонтальным подъемным фланцем, предназначенный для работы в условиях сильной коррозии. Он сочетает в себе автоматическое предотвращение обратного потока с высокой коррозионной стойкостью, используя давление и направление потока среды для управления открытием и закрытием клапана без внешнего ручного или электрического управления. Горизонтальная подъемная конструкция позволяет клапану автоматически закрываться при возникновении обратного потока или изменения давления, помогая защитить последующее оборудование и трубопроводные системы от обратного потока среды.
Конструкция с фторсодержащим покрытием обеспечивает коррозионно-стойкий барьер для трубопроводных систем, работающих с агрессивными химическими средами, уменьшая прямой контакт между коррозийными жидкостями и металлической конструкцией клапана. В качестве автоматического обратного клапана он подходит для применений, где требуется надежное одностороннее регулирование потока и защита от коррозии, особенно в химических процессах и антикоррозионных трубопроводных системах.
Обратный клапан H41F46 с фторсодержащим покрытием широко используется в химической обработке, промышленных антикоррозионных системах и трубопроводах, транспортирующих сильнокоррозионные среды. Услуги OEM и ODM могут обеспечить настройку размера клапана, материалов корпуса, конфигурации футеровки, стандартов фланцев, номинальных давлений и других требований, специфичных для проекта.

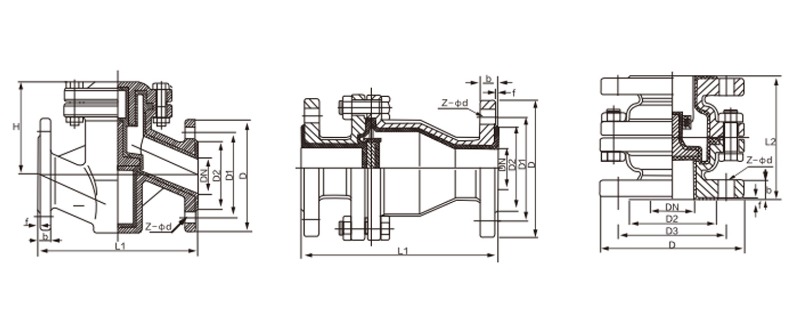

| Номинальный диаметр | Главная размеры | ||||||||||||||||||||||||||||||||||||||||||||||||
| DN | НПС | H | Л1 | Л2 | D | Д1 | Д2 | f | b | з-д | |||||||||||||||||||||||||||||||||||||||
| мм | дюйм | Ру1,6МПа | |||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 1/2 | 82 | 130 | 110 | 95 | 65 | 45 | 3 | 14 | 4-14 | |||||||||||||||||||||||||||||||||||||||
| 20 | 3/4 | 82 | 150 | 117 | 105 | 75 | 55 | 3 | 14 | 4-14 | |||||||||||||||||||||||||||||||||||||||
| 25 | 1 | 98 | 160 | 127/100 | 115 | 85 | 65 | 3 | 14 | 4-14 | |||||||||||||||||||||||||||||||||||||||
| 32 | 11/4 | 110 | 180 | 140/110 | 140 | 100 | 75 | 3 | 16 | 4-18 | |||||||||||||||||||||||||||||||||||||||
| 40 | 11/2 | 118 | 200 | 165/125 | 150 | 110 | 85 | 3 | 16 | 4-18 | |||||||||||||||||||||||||||||||||||||||
| 50 | 2 | 138 | 230 | 178/140 | 165 | 125 | 100 | 3 | 16 | 4-18 | |||||||||||||||||||||||||||||||||||||||
| 65 | 21/2 | 156 | 290 | 190/160 | 185 | 145 | 120 | 3 | 18 | 4-18 | |||||||||||||||||||||||||||||||||||||||
| 80 | 3 | 160 | 310 | 203/185 | 200 | 160 | 135 | 3 | 20 | 8-18 | |||||||||||||||||||||||||||||||||||||||
| 100 | 4 | 185 | 350 | 229/210 | 220 | 180 | 155 | 3 | 20 | 8-18 | |||||||||||||||||||||||||||||||||||||||
| 125 | 5 | 208 | 400 | 280/250 | 250 | 210 | 185 | 4 | 22 | 8-18 | |||||||||||||||||||||||||||||||||||||||
| 150 | 6 | 245 | 480 | 300 | 285 | 240 | 210 | 4 | 24 | 8-23 | |||||||||||||||||||||||||||||||||||||||
| 200 | 8 | 298 | 600 | 380 | 340 | 295 | 265 | 4 | 26 | 12-23 | |||||||||||||||||||||||||||||||||||||||
| 250 | 10 | 342 | 670 | 420 | 405 | 355 | 320 | 5 | 28 | 12-25 | |||||||||||||||||||||||||||||||||||||||
| 300 | 12 | 850 | 425 | 460 | 410 | 375 | 5 | 29 | 12-25 | ||||||||||||||||||||||||||||||||||||||||
