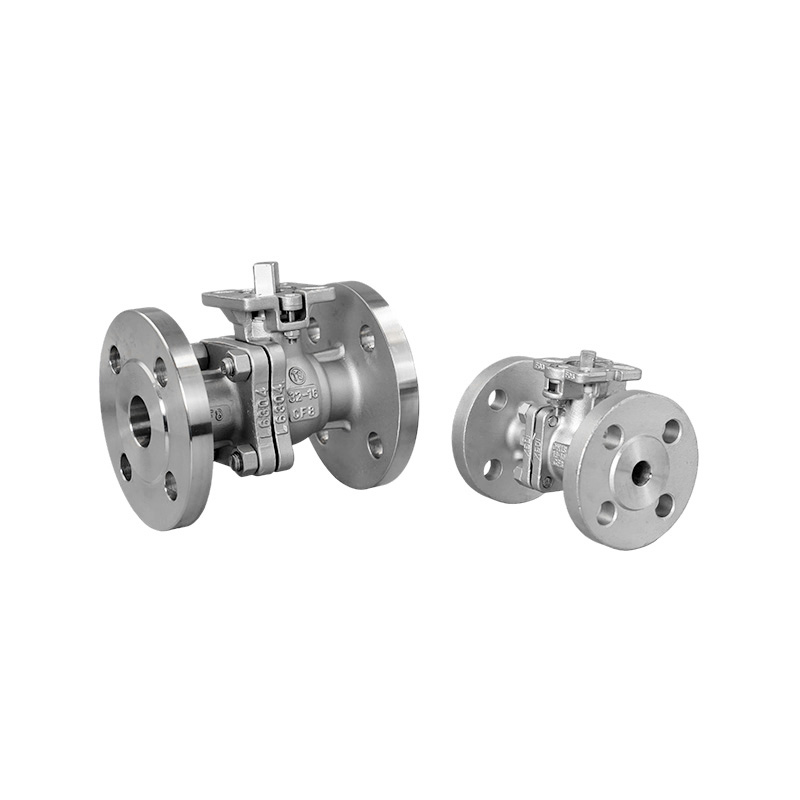

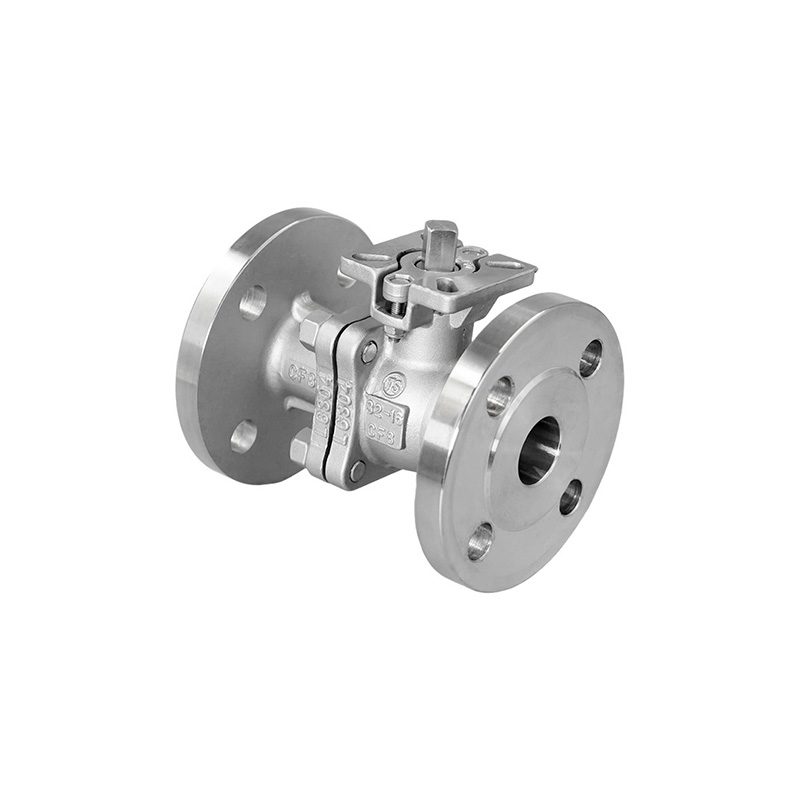

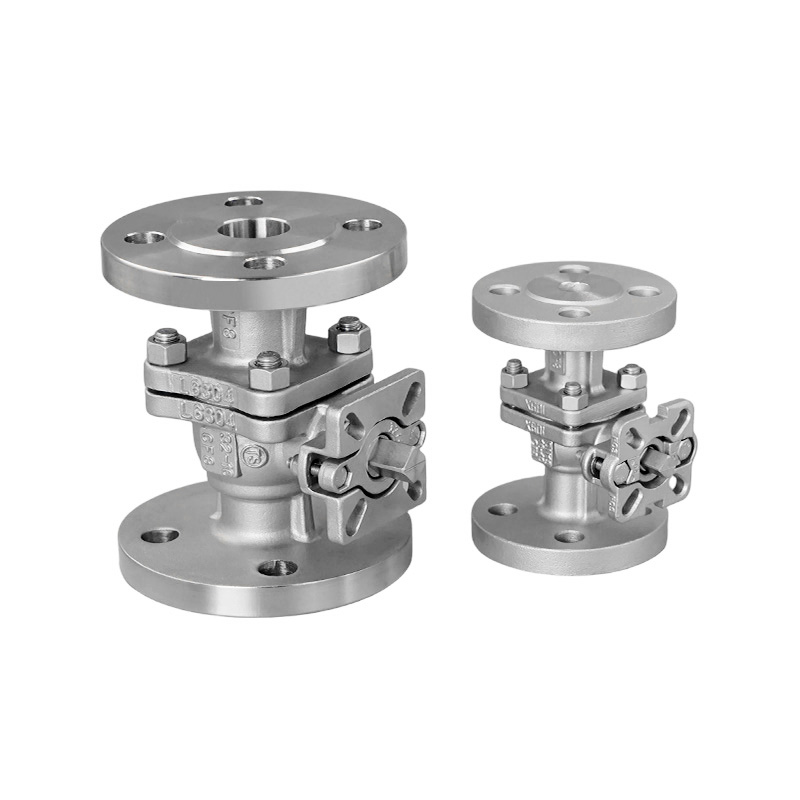

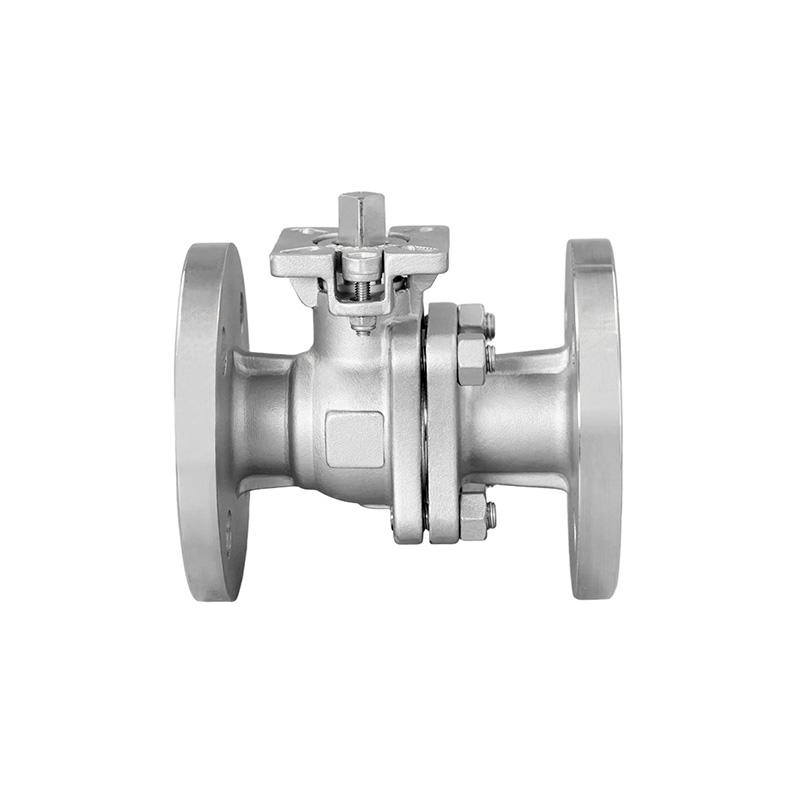

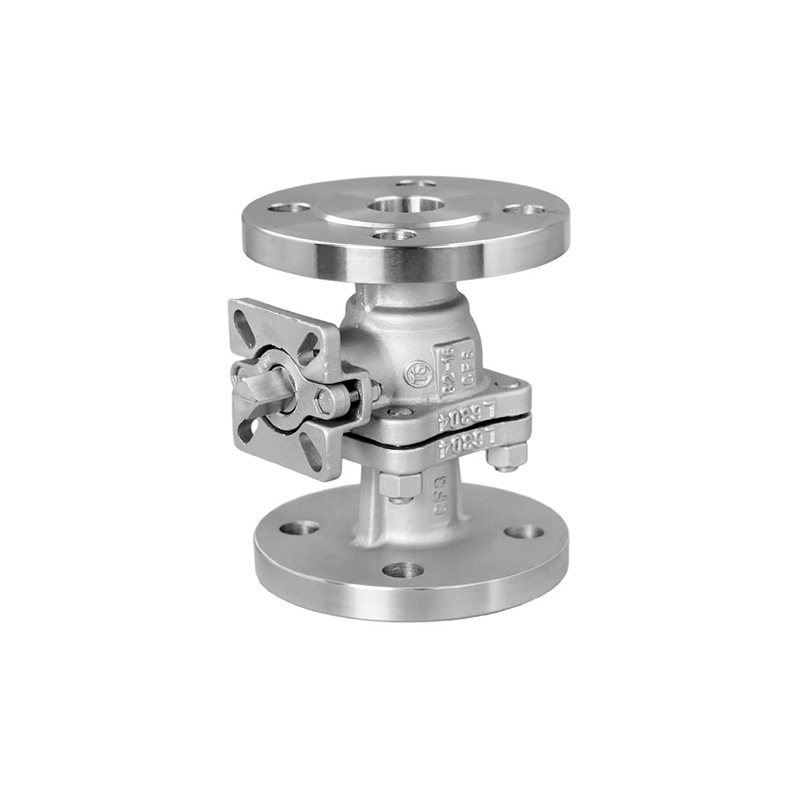

Кран шаровой фланцевый с высокой монтажной площадкой предназначен для надежного перекрытия и автоматического регулирования в промышленных трубопроводных системах. Конструкция с высокой монтажной площадкой обеспечивает удобную платформу для установки привода, что позволяет легко интегрировать его с электрическими, пневматическими и другими устройствами управления клапанами. Фланцевое соединение обеспечивает надежную установку, хорошие характеристики уплотнения и удобство обслуживания, что делает его пригодным для применений, требующих стабильной работы и эффективного управления трубопроводом.
Клапан, изготовленный в соответствии с отраслевыми стандартами, включая GB/T 12237-2021, GB/T 12224-2015, JB/T 79-2015 и GB/T 9124.1-2019, отличается надежной структурной прочностью и совместимостью размеров. Он протестирован и проверен в соответствии с GB/T 26480-2011, GB/T 13927-2022 и JB/T 9092-1999, чтобы гарантировать надежную работу в различных условиях работы. Клапан подходит для различных сред, включая воду, нефть, газ и другие совместимые жидкости, при этом для конкретных применений доступны различные варианты материалов.
Фланцевый шаровой кран с высокой монтажной подушкой широко используется в системах водоснабжения и водоотведения, химической обработки, нефти, природного газа, отопления, вентиляции и кондиционирования воздуха, коммунального строительства, энергетики и других промышленных трубопроводных системах. Доступны услуги OEM и ODM для настройки размеров клапанов, номинальных давлений, стандартов соединений, материалов корпуса, материалов уплотнений и конфигураций привода в соответствии с требованиями проекта.
| Особенности дизайна: Стандарт дизайна: ГБ/Т 12237-2021, ГБ/Т 12224-2015 Фланцевые концы: ДЖБ/Т 79-2015, ГБ/Т 9124.1-2019 Тестирование и проверка: ГБ/Т 26480-2011, ГБ/Т 13927-2022 ДЖБ/Т 9092-1999 Применимая среда: Вода, нефть, газ и т. д. |
![]() |
Основные детали и материалы
| ПУНКТ | ЧАСТЬ | ОСНОВНОЙ МАТЕРИАЛ |
| 1 | Тело | CF8 CF3M ВКБ |
| 2 | Прокладка | ПТФЭ РПТФЭ |
| 3 | Седло клапана | ПТФЭ РПТФЭ |
| 4 | Гайка | А194-8 2Н |
| 5 | пятно | Б8 Б7 |
| 6 | Капот | CF8 CF3M ВКБ |
| 7 | Мяч | 304 316Л |
| 8 | Антистатическое устройство | СС |
| 9 | Упорная шайба | ПТФЭ РПТФЭ |
| 10 | уплотнительное кольцо | ВИТОН |
| 11 | Упаковка | ПТФЭ РПТФЭ |
| 12 | Стебель | F304 F316L 2Кр13 |
| 13 | Упаковка Gland | CF8 ВКБ |
Основные размеры (PN16) GB/T 9124.1-2019
| РАЗМЕР | DN | L | D | Д1 | Д2 | n-Φd | b | f | H | ΦА | ΦБ | Р1 | Р2 | L | h | d1xd2 |
| 1" | 25 | 150 | 115 | 85 | 68 | 4-Φ14 | 18 | 2 | 60 | 52.5 | 47.5 | 4 | 4 | 52 | 12 | 11x11 |
| 1-1/4" | 32 | 165 | 140 | 100 | 78 | 4-Φ18 | 18 | 2 | 70 | 70 | 50 | 4.5 | 3.5 | 66 | 15 | 14х14 |
| 1-1/2" | 40 | 180 | 150 | 110 | 88 | 4-Φ18 | 18 | 3 | 78 | 70 | 50 | 4.5 | 3.5 | 66 | 15 | 14х14 |
| 2" | 50 | 200 | 165 | 125 | 102 | 4-Φ18 | 18 | 3 | 86 | 70 | 50 | 4.5 | 3.5 | 68 | 17 | 14х14 |
| 2-1/2" | 65 | 220 | 185 | 145 | 122 | 8-Φ18 | 18 | 3 | 113 | 102 | 70 | 5.5 | 4.5 | 92 | 18 | 17х17 |
| 3" | 80 | 250 | 200 | 160 | 138 | 8-Φ18 | 20 | 3 | 130.5 | 125 | 102 | 7 | 6 | 110 | 23 | 22x22 |
| 4" | 100 | 280 | 220 | 180 | 158 | 8-Φ18 | 20 | 3 | 153 | 125 | 102 | 7 | 6 | 110 | 23 | 22x22 |
| 5 дюймов | 125 | 320 | 250 | 210 | 188 | 8-Φ18 | 22 | 3 | 176 | 140 | 120 | 7 | 7 | 125 | 29 | 22x22 |
| 6 дюймов | 150 | 360 | 285 | 240 | 212 | 8-Φ22 | 22 | 3 | 202 | 140 | 125 | 9 | 7 | 140 | 29 | 27x27 |
| 8 дюймов | 200 | 400 | 340 | 295 | 268 | 12-Φ22 | 24 | 3 | 248 | 165 | 140 | 9 | 8 | 158 | 38 | 27x27 |
| 10 дюймов | 250 | 533 | 405 | 355 | 320 | 12-Φ26 | 26 | 3 | 298 | 165 | / | 11.5 | 11.5 | 165 | 48 | 36x36 |
