Задвижка с фланцевым креплением и восходящим штоком с жестким уплотнением

Главная / Продукция / Задвижка / Задвижка с фланцевым креплением и восходящим штоком с жестким уплотнением

Задвижка с фланцевым креплением и восходящим штоком с жестким уплотнением

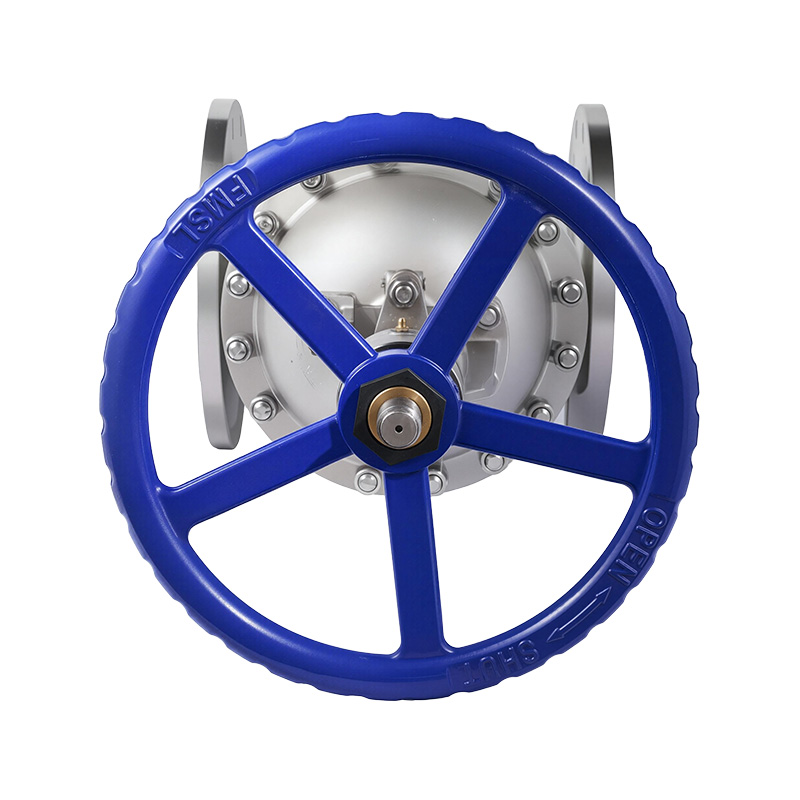

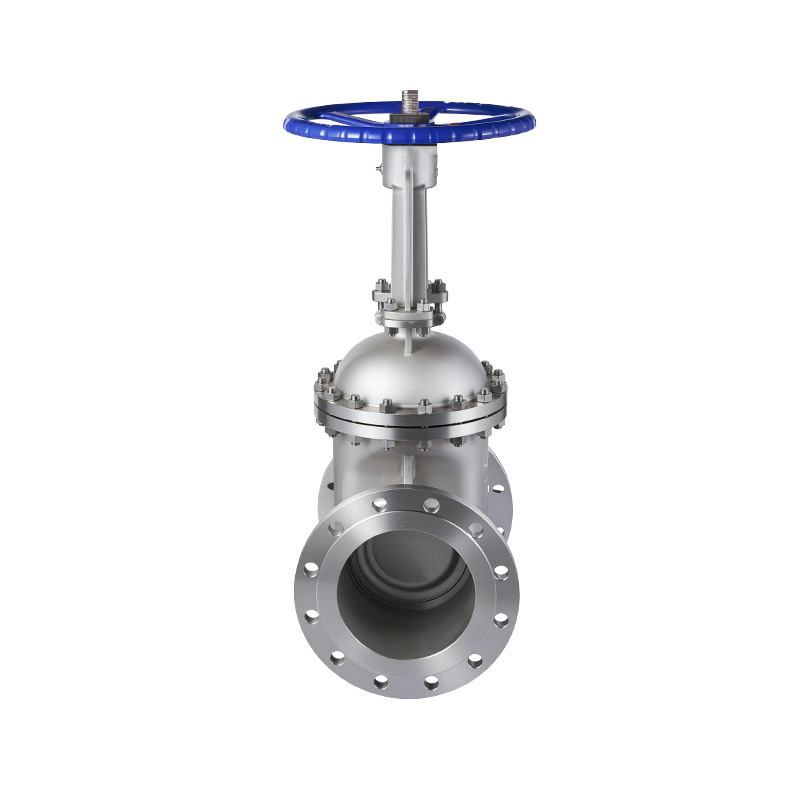

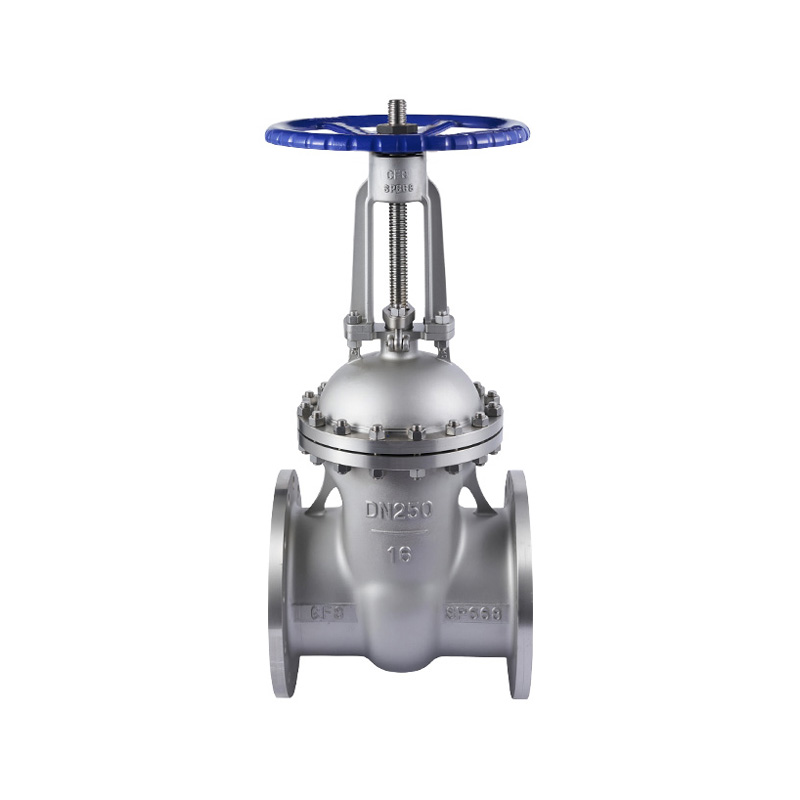

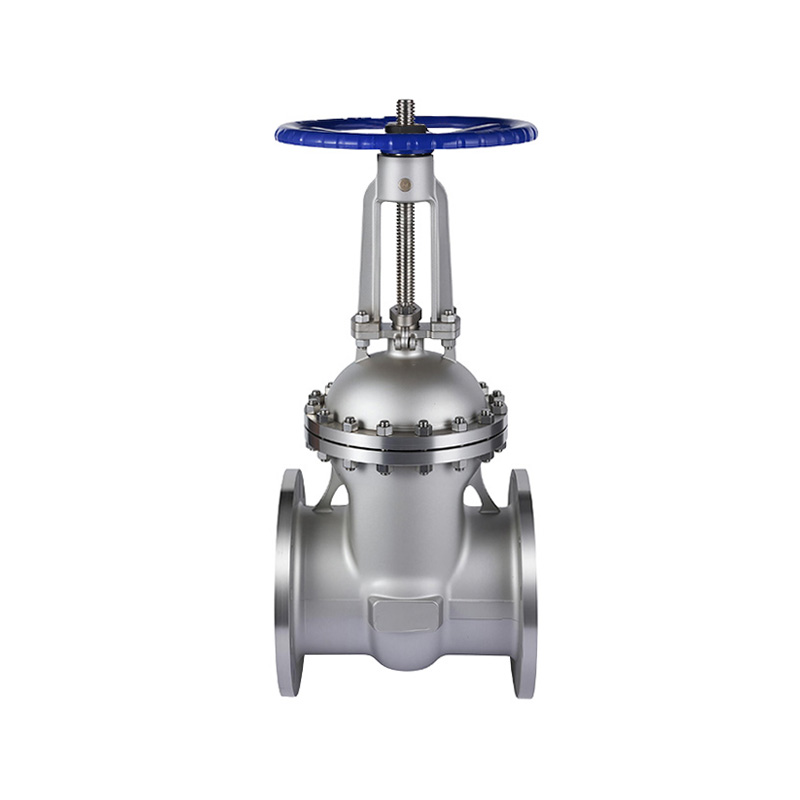

Задвижка с фланцевым затвором и выдвижным штоком имеет конструкцию с жестким уплотнением металл-металл; диск затвора и седло клапана могут быть сконфигурированы —в зависимости от требований— либо со встроенными уплотнительными поверхностями, либо со сварными накладками из твердого сплава. Благодаря конструкции с поднимающимся штоком шток клапана перемещается синхронно с вертикальным перемещением затворного диска, что позволяет визуально определять открытое или закрытое состояние клапана по высоте штока.

Свяжитесь с нами
ПРЕДЫДУЩИЙ:Американский стандартный фланцевый задвижной клапанСЛЕДУЮЩИЙ:Нет следующего продукта
  • Спецификация
  • Свяжитесь с нами
Особенности дизайна:
Фланцевые концы:
JB/T 79-2015, GB/T 9124.1-2019
Испытания и проверки:
ГБ/Т 26480-2011, ГБ/Т 13927-2022
JB/T 9092-1999

Основные части и материалы

ЭЛЕМЕНТ ЧАСТЬ ОСНОВНОЙ МАТЕРИАЛ
1  Тело CF8 CF3 CF8M CF3M WCB
2  Капот CF8 CF3 CF8M CF3M WCB
3  Клин CF8 CF3 CF8M CF3M WCB
4  Стебель F304 F304L F316 F316L 2Cr13
5  Стеблевая гайка Медный сплав
6  Упаковка ПТФЭ Гибкий графит
7  Прокладка Прокладка спиральной намотки из ПТФЭ
8  Железа CF8 CF3 CF8M CF3M WCB
9  Болт В8 В7
10  Орех А194-8 2Ч
11  Маховик QT400-17

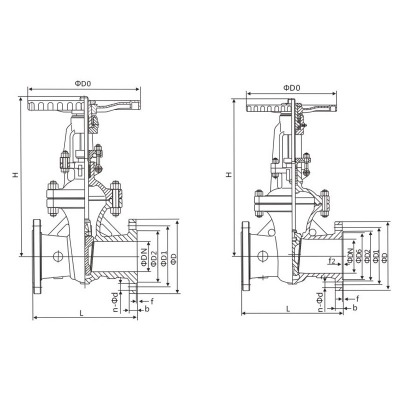

Основные размеры (PN10) JB/T 79-2015

ДН Л Д Д1 Д2 н-Фд Д0
40  165  145  110  85  4-Φ18 160
50  180  160  125  100  4-Φ18 200
65  195  180  145  120  4-Φ18 220
80  210  195  160  135  4-Φ18 240
100  230  215  180  155  8-Ф18 260
125  255  245  210  185  8-Ф18 300
150  280  280  240  210  8-Φ23 320
200  330  335  295  265  8-Φ23 350
250  380  390  350  320  12-Φ23 450
300  420  440  400  368  12-Φ23 500
350  450  500  460  428  16-Φ23 500
400  480  565  515  482  16-Φ25 550
450  510  615  565  532  20-Φ25 600
500  540  670  620  585  20-Φ25 600
600  600  780  725  685  20-Φ30 700

Основные размеры (PN16) GB/T 9124.1-2019

ДН Л Д Д1 Д2 бф н-Фд Д0
15  130  95  65  45  16-2 4-Φ14 120
20  150  105  75  58  18-2 4-Φ14 140
25  160  115  85  68  18-2 4-Φ14 140
32  180  140  100  78  18-2 4-Φ18 160
40  200  150  110  88  18-3 4-Φ18 180
50  250  165  125  102  18-3 4-Φ18 220
65  265  185  145  122  18-3 8-Ф18 240
80  280  200  160  138  20-3 8-Ф18 260
100  300  220  180  158  20-3 8-Ф18 280
125  325  250  210  188  22-3 8-Ф18 320
150  350  285  240  212  22-3 8-Φ22 350
200  400  340  295  268  24-3 12-Φ22 400
250  450  405  355  320  26-3 12-Φ26 450
300  500  460  410  378  28-4 12-Φ26 500
350  550  520  470  438  30-4 16-Φ26 550
400  600  580  525  490  32-4 16-Φ30 600
450  650  640  585  550  40-4 20-Φ30 650
500  700  715  650  610  44-4 20-Φ33 700
600  800  840  770  725  54-5 20-Φ36 800

Основные размеры (PN25) GB/T 9124.1-2019

ДН Л Д Д1 Д2 бф н-Фд Д0
15  130  95  65  45  16-2 4-Φ14 120
20  150  105  75  58  18-2 4-Φ14 140
25  160  115  85  68  18-2 4-Φ14 160
32  180  140  100  78  18-2 4-Φ18 180
40  200  150  110  88  18-3 4-Φ18 200
50  250  165  125  102  20-3 4-Φ18 220
65  265  185  145  122  22-3 8-Ф18 240
80  280  200  160  138  24-3 8-Ф18 260
100  300  235  190  162  24-3 8-Φ22 280
125  325  270  220  188  26-3 8-Φ26 320
150  350  300  250  218  28-3 8-Φ26 320
200  400  360  310  278  30-3 12-Φ26 400
250  450  425  370  335  32-3 12-Φ30 450
300  500  485  430  395  34-4 16-Φ30 500
350  550  555  490  450  38-4 16-Φ33 600
400  600  620  550  505  40-4 16-Φ36 650
450  650  670  600  555  46-4 20-Φ36 650
500  700  730  660  615  48-4 20-Φ36 700
600  800  845  770  720  58-5 20-Φ39 800

Основные размеры GB/T 9124.1-2019

ДН  Н40 ПН63
Л Д Д1 Д2 Д6 бф ф2 н-Фд Л Д Д1 Д2 Д6 бф ф2 н-Фд
15  130  95  65  45  40  16-2 4  4-Φ14 170  105  75  55  40  20-2 4  4-Φ14
20  150  105  75  58  51  18-2 4  4-Φ14 190  130  90  68  51  22-2 4  4-Φ18
25  160  115  85  68  58  18-2 4  4-Φ14 210  140  100  78  58  24-2 4  4-Φ18
32  180  140  100  78  66  18-2 4  4-Φ18 230  155  110  82  66  26-2 4  4-Φ22
40  200  150  110  88  76  18-3 4  4-Φ18 240  170  125  95  76  26-3 4  4-Φ22
50  250  165  125  102  88  20-3 4  4-Φ18 250  180  135  105  88  26-3 4  4-Φ22
65  280  185  145  122  110  22-3 4  8-Ф18 280  205  160  130  110  26-3 4  8-Φ22
80  310  200  160  138  121  24-3 4  8-Ф18 310  215  170  140  121  28-3 4  8-Φ22
100  350  235  190  162  150  24-3 4,5  8-Φ22 350  250  200  168  150  30-3 4,5  8-Φ26
125  400  270  220  188  176  26-3 4,5  8-Φ26 400  295  240  202  176  34-3 4,5  8-Φ30
150  450  300  250  218  204  28-3 4,5  8-Φ26 450  345  280  240  204  36-3 4,5  8-Φ33
200  550  375  320  285  260  34-3 4,5  12-Φ30 550  415  345  300  260  42-3 4,5  12-ΕΤ36
250  650  450  385  345  313  38-3 4,5  12-Φ33 650  470  400  352  313  46-3 4,5  12-Φ36
300  750  515  450  410  364  42-4 4,5  16-Φ33 750  530  460  412  364  52-4 4,5  16-Φ36
350  850  580  510  465  422  46-4 5  16-Φ36 850  600  525  475  422  56-4 5  16-Φ39
400  950  660  585  535  474  50-4 5  16-Φ39 950  670  585  525  474  60-4 5  16-Φ42
450  1050  685  670  560  524  57-4 5  20-Φ39 / / / / / / / /
500 1150 755 795 615 576 57-4 5 20-Φ42 / / / / / / / /

Приведенные выше размеры приведены только для справки.
