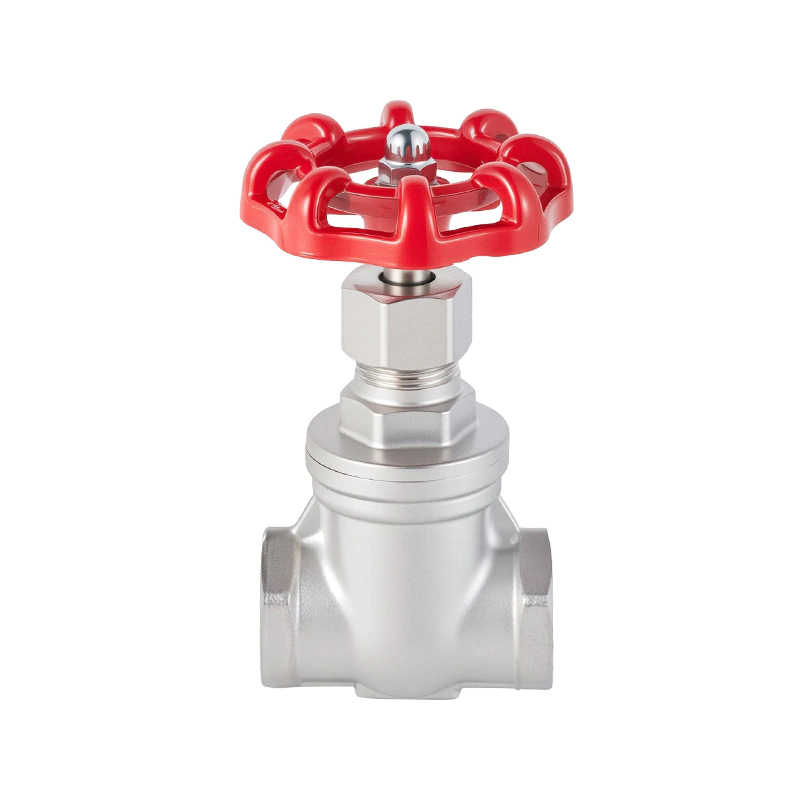

Резьбовые задвижки обеспечивают как гибкость, так и экономическую эффективность —не требуя ни значительного пространства для установки, ни сложных процедур установки, они могут эксплуатироваться обычным пользователем, что значительно снижает затраты на строительство и техническое обслуживание.
| Особенности дизайна: Корпус для литья по выплавляемым моделям Ручной колесный привод Доступна ручка запирающего устройства Стандарт резьбы: NPT,BSP,BSPT,DIN259/2999,Rc,Rp Рабочее давление: 1,6 МПа Применимая температура: -20°С~150°С(280°С) Применимая среда: вода, нефть, газ и т. д |
![]() |

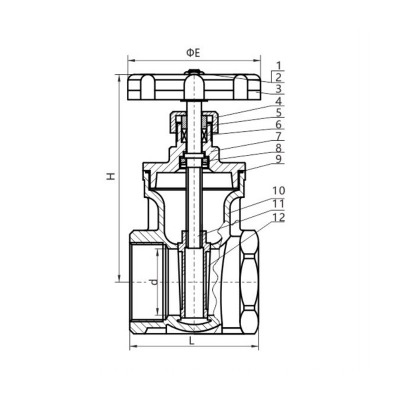

Основные части и материалы
| ЭЛЕМЕНТ | ЧАСТЬ | ОСНОВНОЙ МАТЕРИАЛ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Орех | 201 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Прокладка | 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Маховик | KTH330-08 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Затягивание капота | 201 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Железа | 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Упаковка стебля | ПТФЭ РПТФЭ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Капот | CF8 CF8M | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Железа | 304 316 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Уплотнительное кольцо | ПТФЭ РПТФЭ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Тело | CF8 CF8M | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Стебель | 304 316 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Диск | 304 316 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Основные размеры
| РАЗМЕР | д | Л | Х | ΦE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/2" | ДН15 | 15 | 53 | 98 | 65 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/4" | ДН20 | 20 | 57 | 104 | 65 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1" | ДН25 | 25 | 61 | 115 | 72 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/4" | ДН32 | 32 | 71 | 125 | 79 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/2" | ДН40 | 38 | 74 | 147 | 95 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2" | ДН50 | 50 | 83 | 165 | 108 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2-1/2" | ДН65 | 65 | 104 | 207 | 127 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Приведенные выше размеры приведены только для справки.
