Фланцевый проходной клапан с футеровкой из фтора

Главная / Продукция / Глобусный клапан / Фланцевый проходной клапан с футеровкой из фтора

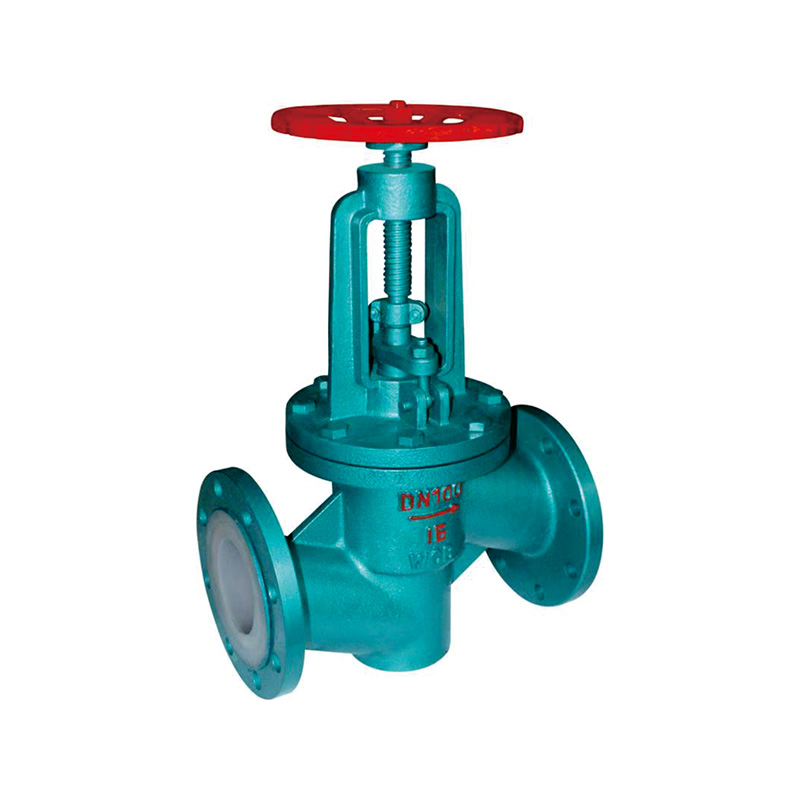

Фланцевый проходной клапан с футеровкой из фтора

Фланцевый проходной клапан с футеровкой из фтора — это запорный клапан, предназначенный для промышленных трубопроводов, работающих с сильнокоррозионными средами. Корпус клапана обычно отливается методом точного литья из углеродистой стали, что обеспечивает стабильную общую структуру и устойчивость к давлению. Его стандартное фланцевое соединение обеспечивает надежную установку, удобную разборку и обслуживание, сохраняя при этом совместимость с широко используемыми промышленными фланцевыми трубопроводами. Все проточные компоненты, включая внутренний канал потока, диск клапана и шток клапана, полностью покрыты ПТФЭ (F4/F46) для изоляции металлического корпуса от агрессивных сред.

Фторсодержащая футеровка создает защитный барьер от кислот, щелочей, солей и химических растворителей, помогая уменьшить коррозию, ржавчину и износ металлического корпуса клапана. Такая конструкция делает клапан подходящим для технологических условий, в которых обычные металлические поверхности клапана могут подвергаться воздействию агрессивных жидкостей. Фланцевая конструкция также облегчает интеграцию в промышленные трубопроводные системы и регулярное техническое обслуживание.

Фланцевый проходной клапан с футеровкой из фтора подходит для химической, нефтехимической, фармацевтической, очистки сточных вод и других промышленных систем, где сильно агрессивные среды требуют надежного контроля отключения. Услуги OEM и ODM могут обеспечить настройку материалов корпуса, материалов футеровки, размера клапана, стандартов фланцев, номинальных давлений и других требований, специфичных для проекта.

  • Спецификация
  • Свяжитесь с нами

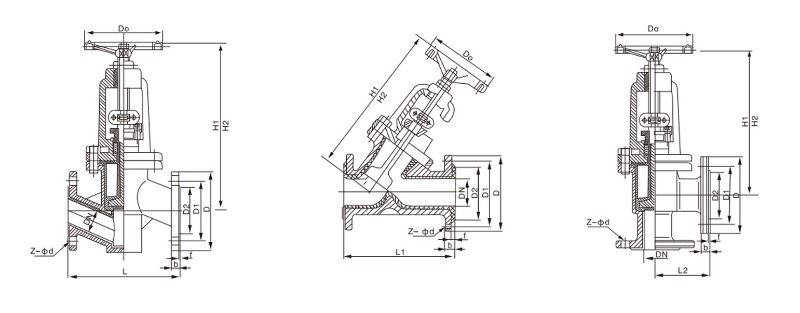

ddpwtkms1789009996

Техника стандартный
Дизайн ГБ/Т12235
Лицом к лицу ГБ/Т1221 ХГ/Т 3704 АСМЭ Б16.10
Размер фланца ХГ/Т20592-2009 АНСИ Б16.5а
Тип структуры Сквозной тип, наклонный, угловой тип.
Режим вождения Ручной, с электроприводом, с пневматическим приводом
Номинальное давление 0,6, 1,0, 1,6, Класс 150 или 10 тыс.
Испытание давлением ГБ/T13927 API 598

Базовый тип
Рука J41F4, J41F46, J41PFA Червячная передача J341F4, J341F46, J341PFA
J44F4, J44F46, J44PFA J344F4, J344F46, J344PFA
J45F4, J45F46, J45PFA J345F4, J345F46, J345PFA
Пневматический J641F4, J641F46, J641PFA с электроприводом J941F4, J941F46, J941PFA
J644F4, J644F46, J644PFA J944F4, J944F46, J944PFA
J645F4, J645F46, J645PFA J945F4, J945F46, J945PFA

Характеристики материалов основных частей

Нет. Имя В ролях сталь Нержавеющая сталь сталь
C P R ПЛ РЛ
1 Защитный диск кузова ВКБ CFM8 CF8M CF3 CF3M
2 Катанка 2Кр13 1Кр18Н9 1Cr18Ni12Mo2Ti 00Кр17Н10 1Cr¹7Ni14Mo2
3 Болт активности 35 1Кр17Н9 1Кр17Н2 1Кр17Н2 1Кр17Н2
4 Подкладка ФЭП (Ф46), ПТФЭ (Ф4), ПФА, ПО, ПЭ
5 Упаковка ФТФЭ(F4)
6 Упаковка  cover ВКБ CF8 CF8M CF3 CF3M
7 Штоковая гайка ZCuAL10Fe3、QT450
8 Болт 35 1Кр17Н12 1Кр17Н2 1Кр18Н9 1Cr19Ni9Ti
9 Гайка 45 ОКр19Ни9 ОКр18Ни9 ОКр18Ни9 0Кр18Н9
10 Рука wheel А3
