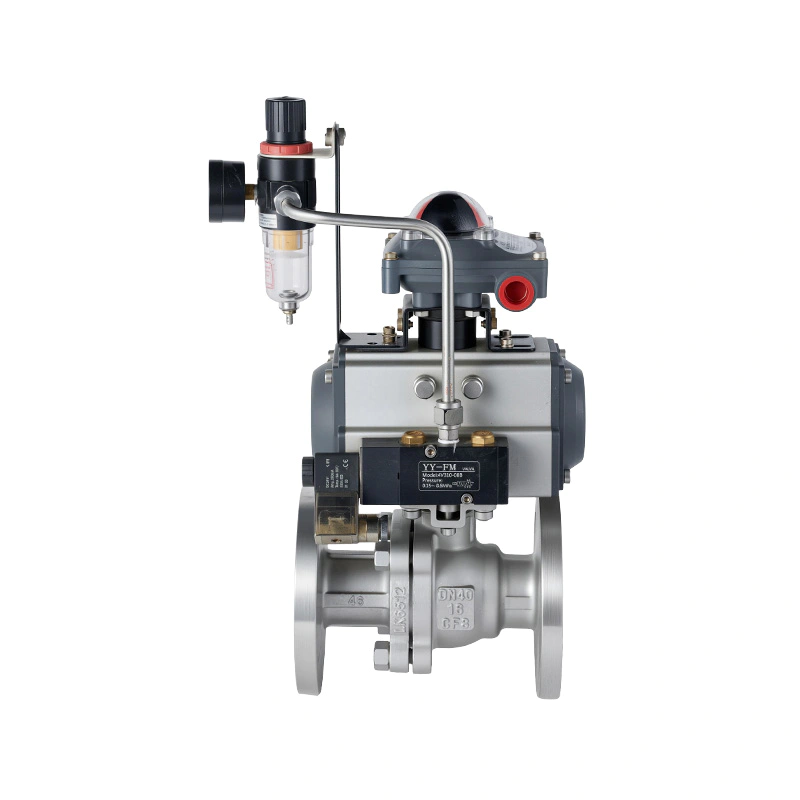

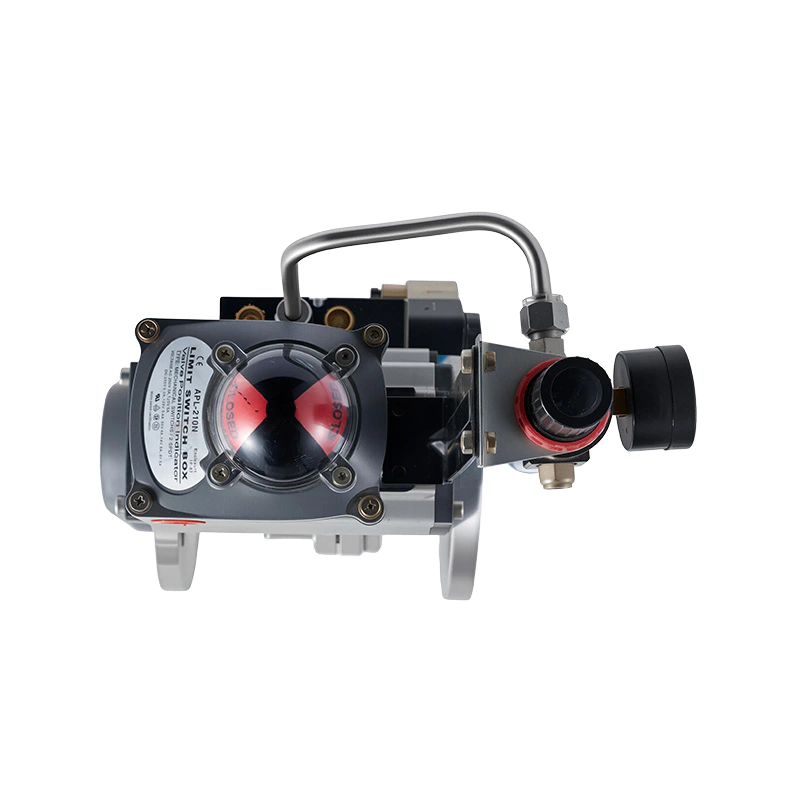

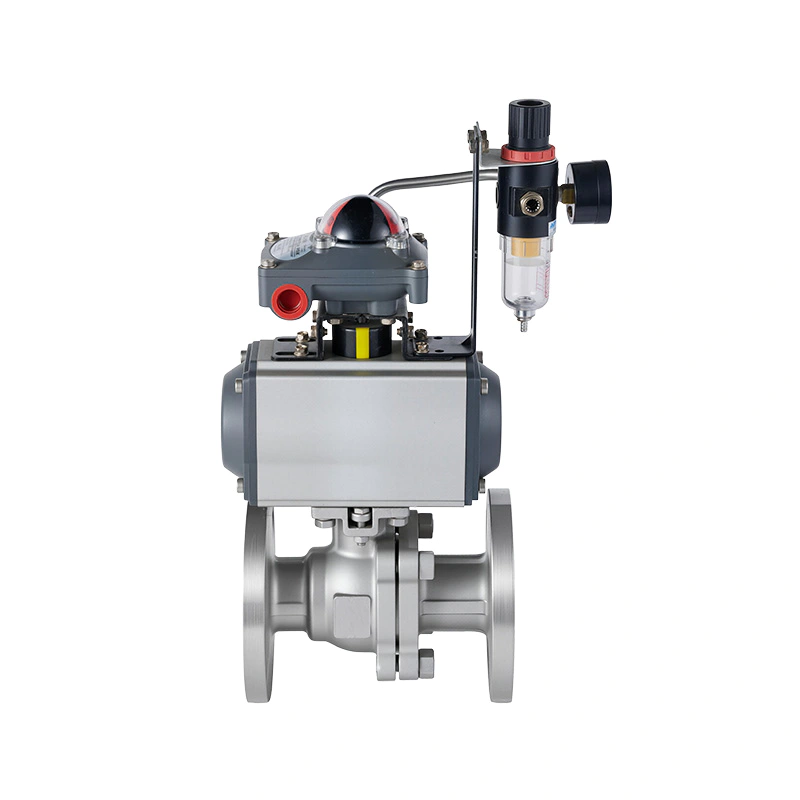

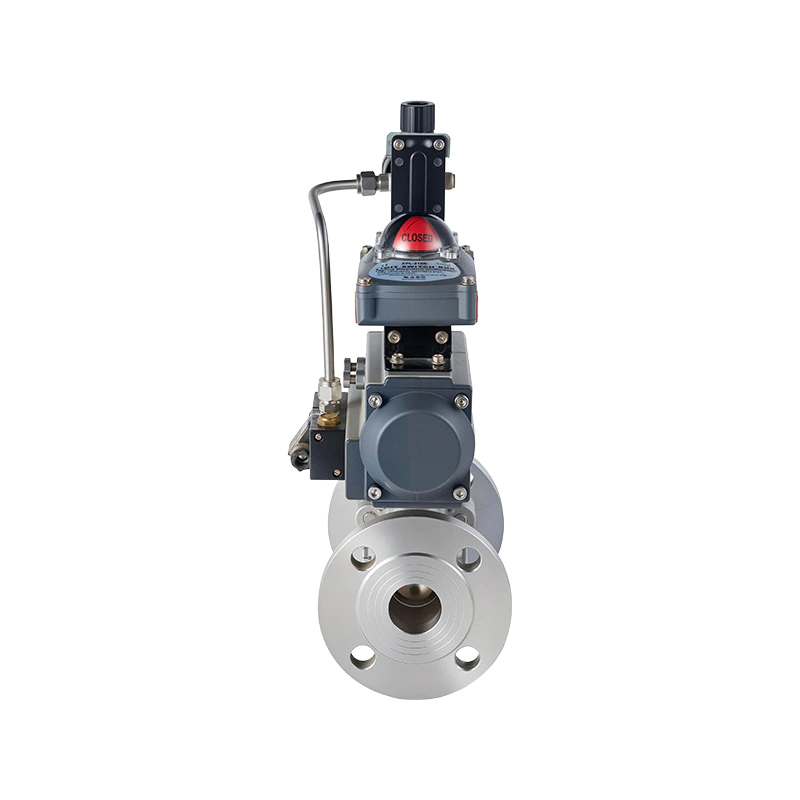

Пневматический шаровой клапан

Пневматический шаровой кран предназначен для быстрого и надежного автоматического перекрытия в промышленных трубопроводных системах. Оснащенный пневматическим приводом, клапан поворачивает шар на 90°, обеспечивая быстрое полное открытие или полное закрытие за считанные секунды. Он доступен в конфигурациях с пружинным возвратом как двойного, так и одностороннего действия, что позволяет удовлетворить различные требования к управлению и безопасности. Пневматический привод исключает риск возникновения электрических искр, что делает клапан пригодным для использования в легковоспламеняющихся, взрывоопасных и других опасных средах. Фланцевые торцевые соединения обеспечивают надежную установку и стабильную работу в сложных условиях эксплуатации.

Пневматический шаровой кран, созданный для надежной работы и минимального технического обслуживания, обеспечивает надежное уплотнение, быстрый отклик и длительный срок службы. Он может быть оснащен широким спектром аксессуаров для автоматизации, включая электромагнитные клапаны, концевые выключатели, позиционеры, фильтры-регуляторы и другие компоненты пневматического управления, что обеспечивает плавную интеграцию в автоматизированные системы управления технологическими процессами. Также доступны различные материалы корпуса и уплотнений для различных сред и условий работы.

Клапан широко используется в системах водоснабжения и водоотведения, противопожарной защиты, системах отопления, вентиляции и кондиционирования воздуха, коммунальном строительстве, химической обработке, металлургии, охране окружающей среды, производстве электроэнергии и других промышленных применениях. Услуги OEM и ODM доступны для настройки размеров клапанов, материалов корпуса, материалов уплотнений, стандартов фланцев, типов приводов, рабочего давления и конфигураций аксессуаров в соответствии с конкретными требованиями проекта.

Свяжитесь с нами

ПРЕДЫДУЩИЙ:Пневматический фланцевый шаровой кран СЛЕДУЮЩИЙ:Нет следующего продукта

Спецификация
Свяжитесь с нами

Особенности дизайна:
Стандарт дизайна:
ГБ/Т 12237-2021, ГБ/Т 12224-2015
Фланцевые концы:
ДЖБ/Т 79-2015, ГБ/Т 9124.1-2019
Тестирование и проверка:
ГБ/Т 26480-2011, ГБ/Т 13927-2022
ДЖБ/Т 9092-1999
Применимая среда:
Вода, нефть, газ и т. д.

Основные детали и материалы

ПУНКТ	ЧАСТЬ	ОСНОВНОЙ МАТЕРИАЛ
1	Тело	CF8 CF3M ВКБ
2	Прокладка	ПТФЭ РПТФЭ
3	Седло клапана	ПТФЭ РПТФЭ
4	Гайка	А194-8 2Н
5	пятно	Б8 Б7
6	Капот	CF8 CF3M ВКБ
7	Мяч	304 316Л
8	Антистатическое устройство	СС
9	Упорная шайба	ПТФЭ РПТФЭ
10	уплотнительное кольцо	ВИТОН
11	Упаковка	ПТФЭ РПТФЭ
12	Стебель	F304 F316L 2Кр13
13	Упаковка Gland	CF8 ВКБ

Основные размеры (PN16) GB/T 9124.1-2019

РАЗМЕР	DN	L	D	Д1	Д2	n-Φd	b	f	H	ΦА	ΦБ	Р1	Р2	L	h	d1xd2
1"	25	150	115	85	68	4-Φ14	18	2	60	52.5	47.5	4	4	52	12	11х11
1-1/4"	32	165	140	100	78	4-Φ18	18	2	70	70	50	4.5	3.5	66	15	14х14
1－1/2"	40	180	150	110	88	4-Φ18	18	3	78	70	50	4.5	3.5	66	15	14х14
2"	50	200	165	125	102	4-Φ18	18	3	86	70	50	4.5	3.5	68	17	14х14
2-1/2"	65	220	185	145	122	8-Φ18	18	3	113	102	70	5.5	4.5	92	18	17х17
3"	80	250	200	160	138	8-Φ18	20	3	130.5	125	102	7	6	110	23	22х22
4"	100	280	220	180	158	8-Φ18	20	3	153	125	102	7	6	110	23	22х22
5 дюймов	125	320	250	210	188	8-Φ18	22	3	176	140	120	7	7	125	29	22х22
6 дюймов	150	360	285	240	212	8-Φ22	22	3	202	140	125	9	7	140	29	27x27
8 дюймов	200	400	340	295	268	12-Φ22	24	3	248	165	140	9	8	158	38	27x27
10 дюймов	250	533	405	355	320	12-Φ26	26	3	298	165	/	11.5	11.5	165	48	36x36
