Шаровой клапан с пневматической резьбой

Шаровой кран с пневматической резьбой предназначен для быстрого и надежного автоматического перекрытия в промышленных трубопроводных системах. Оснащенный пневматическим приводом, клапан поворачивает шар на 90°, обеспечивая быстрое полное открытие или полное закрытие в течение нескольких секунд. Он доступен с вариантами привода с пружинным возвратом двойного и одностороннего действия для удовлетворения различных требований автоматизации и отказоустойчивости. Резьбовое торцевое соединение представляет собой компактное, безопасное и простое в установке решение, благодаря чему клапан хорошо подходит для трубопроводных систем малого и среднего размера, где требуются удобство установки и обслуживания.

Шаровой клапан с пневматической резьбой, полностью приводимый в движение сжатым воздухом, не создает электрических искр во время работы, что делает его пригодным для использования в легковоспламеняющихся, взрывоопасных и других опасных средах. Клапан обеспечивает надежное уплотнение, быстрый отклик и длительный срок службы при минимальном обслуживании. Он также может быть оснащен аксессуарами для автоматизации, такими как электромагнитные клапаны, концевые выключатели, позиционеры клапанов, фильтры-регуляторы и другие устройства пневматического управления для бесшовной интеграции в автоматизированные системы управления технологическими процессами. Доступны различные материалы корпуса и уплотнений, подходящие для широкого спектра сред и условий эксплуатации.

Клапан широко используется в системах водоснабжения и водоотведения, противопожарной защиты, системах отопления, вентиляции и кондиционирования воздуха, коммунальном строительстве, химической обработке, металлургии, охране окружающей среды, производстве электроэнергии и других промышленных применениях. Доступны услуги OEM и ODM для настройки размеров клапанов, стандартов резьбы, материалов корпуса, материалов уплотнений, типов приводов, рабочего давления и конфигураций аксессуаров в соответствии с конкретными требованиями применения.

Свяжитесь с нами

ПРЕДЫДУЩИЙ:Нет предыдущего продукта СЛЕДУЮЩИЙ:Пневматический фланцевый шаровой кран

Спецификация
Свяжитесь с нами

Особенности дизайна:
Корпус для литья под давлением
Противовыбросовой стержень
Полная конструкция порта
Запираемая ручка доступна в качестве опции.
Стандарт резьбы:
ДНЯО, БСП, БСПТ, DIN259/2999, Rc, Rp
Рабочее давление: 1,6 ~ 2,5 МПа
Применимая температура:
-20°К~120°К(250°К)
Применимая среда: вода, масло, газ и т. д.

Основные детали и материалы

ПУНКТ

ЧАСТЬ

ГЛАВНАЯ МАТЕРИАЛ

Стебель

304 316 316Л

Тело

CF8 CF8M CF3M

Сальник Гайка

304

Стебель Packing

ПТФЭ РПТФЭ

Упорная шайба

ПТФЭ РПТФЭ

Мяч

304 316 316Л

Седло клапана

ПТФЭ РПТФЭ

Капот

CF8 CF8M CF3M

Болт

А2-70

Гайка

304

Пружинная шайба

304

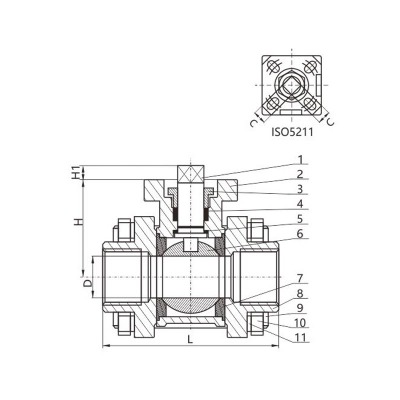

Основные размеры

РАЗМЕР		Φд	L	H	C	ИСО5211	H1

1/2"	Ду15	15	70	42	9	F03/F04	11

3/4"	Ду20	20	80	50	9	F03/F04	11

1"	Ду25	25	87	52	11	F04/F05	13
1-1/4"	Ду32	32	102	65	11	F04/F05	13
1-1/2"	Ду40	38	112	74	14	F05/F07	16
2"	Ду50	49	130	82	14	F05/F07	16-19

2-1/2"	Ду65	65	170	110	17	F07/F10	17-20

3"	Ду80	78	186	118	17	F07/F10	17-20
4"	Ду100	98	225	130	17	F07/F10	17-20

Приведенные выше размеры приведены только для справки.
