Трехкомпонентный шаровой кран с зажимом представляет собой быстромонтируемый шаровой кран из трех частей, предназначенный для трубопроводных систем, требующих удобной установки, разборки и очистки. В нем используется быстрозажимное соединение, которое не требует ни резьбовых соединений, ни сварки, что позволяет быстро закрепить клапан с помощью зажимов. Трехкомпонентная конструкция обеспечивает практичную конфигурацию для применений, где требуется регулярное обслуживание и очистка. Его литой корпус и противовыбросовой шток обеспечивают стабильную и долговечную конструкцию клапана.
Зажимное соединение позволяет быстро отделить клапан от трубопровода, упрощая осмотр, очистку и повторную установку по сравнению с обычными резьбовыми или сварными соединениями. Имеется рукоятка запирающего устройства, помогающая сохранять выбранное положение клапана во время работы. Рабочее давление составляет до 1,6 МПа, применимый диапазон температур от –20°C до 120°C или до 250°C при определенных условиях. Клапан подходит для совместимых сред, включая воду, масло и газ.
Трехкомпонентный шаровой кран с зажимом подходит для водоснабжения, водопровода, транспортировки жидкостей, трубопроводов оборудования и других трубопроводных систем, требующих быстрой установки и удобного обслуживания. Услуги OEM и ODM доступны для поддержки индивидуальных размеров клапанов, характеристик хомутовых соединений, материалов корпуса и уплотнений, конфигураций рукояток, номинальных давлений, температурных диапазонов и других требований, специфичных для проекта.
| Особенности дизайна: Корпус для литья под давлением Противовыбросовой стержень Доступна ручка запирающего устройства Рабочее давление: 1,6 МПа Применимая температура: -20°К~120°К(250°К) Применимая среда: вода, масло, газ и т. д. | |

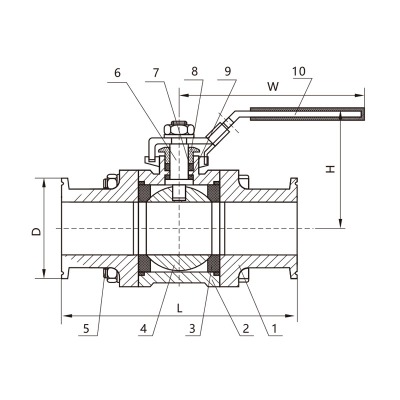

Основные детали и материалы
| ПУНКТ | ЧАСТЬ | ОСНОВНОЙ МАТЕРИАЛ | ||||||||||||||||||||||||||
| 1 | Капот | CF8 CF8M | ||||||||||||||||||||||||||
| 2 | Тело | CF8 CF8M | ||||||||||||||||||||||||||
| 3 | Седло клапана | ПТФЭ РПТФЭ | ||||||||||||||||||||||||||
| 4 | Мяч | 304 316 | ||||||||||||||||||||||||||
| 5 | Болт | А2-70 | ||||||||||||||||||||||||||
| 6 | Стебель | 304 316 | ||||||||||||||||||||||||||
| 7 | Упаковка | ПТФЭ РПТФЭ | ||||||||||||||||||||||||||
| 8 | Сальник Гайка | 304 | ||||||||||||||||||||||||||
| 9 | Упорная шайба | 304 | ||||||||||||||||||||||||||
| 10 | Ручка | 201 304 | ||||||||||||||||||||||||||
Основные размеры
| РАЗМЕР | D | L | H | W | |||||||||||||||||||||||||||||||||||||||||||||||||
| 1/2" | Ду15 | 25.5 | 50.5 | 95 | 55 | 110 | |||||||||||||||||||||||||||||||||||||||||||||||
| 3/4" | Ду20 | 50.5 | 108 | 63 | 125 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 1" | Ду25 | 50.5 | 113 | 75 | 145 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/4" | Ду32 | 50.5 | 125 | 82 | 160 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/2" | Ду40 | 50.5 | 64 | 140 | 95 | 180 | |||||||||||||||||||||||||||||||||||||||||||||||
| 2" | Ду50 | 64 | 77.5 | 155 | 110 | 220 | |||||||||||||||||||||||||||||||||||||||||||||||
| 2-1/2" | Ду65 | 77.5 | 91 | 180 | 131 | 240 | |||||||||||||||||||||||||||||||||||||||||||||||
| 3" | Ду80 | 91 | 106 | 220 | 140 | 290 | |||||||||||||||||||||||||||||||||||||||||||||||
| 4" | Ду100 | 119 | 280 | 170 | 315 | ||||||||||||||||||||||||||||||||||||||||||||||||
