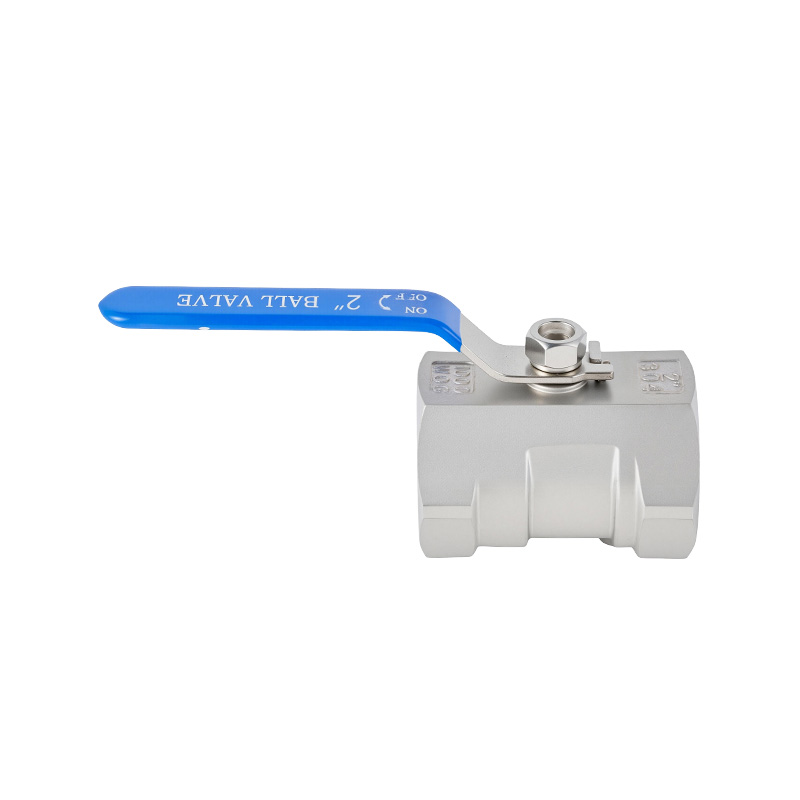

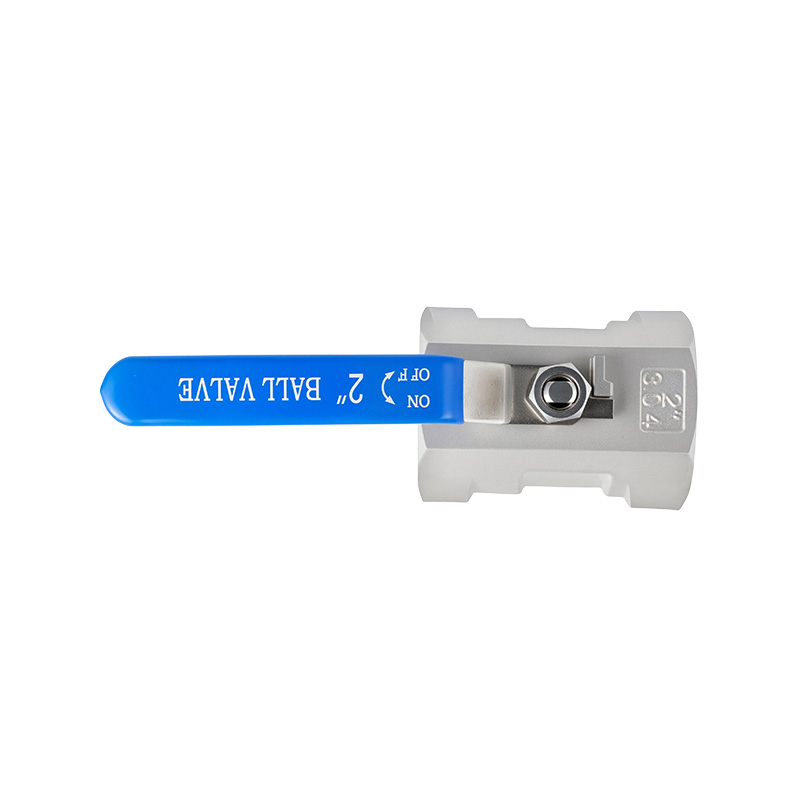

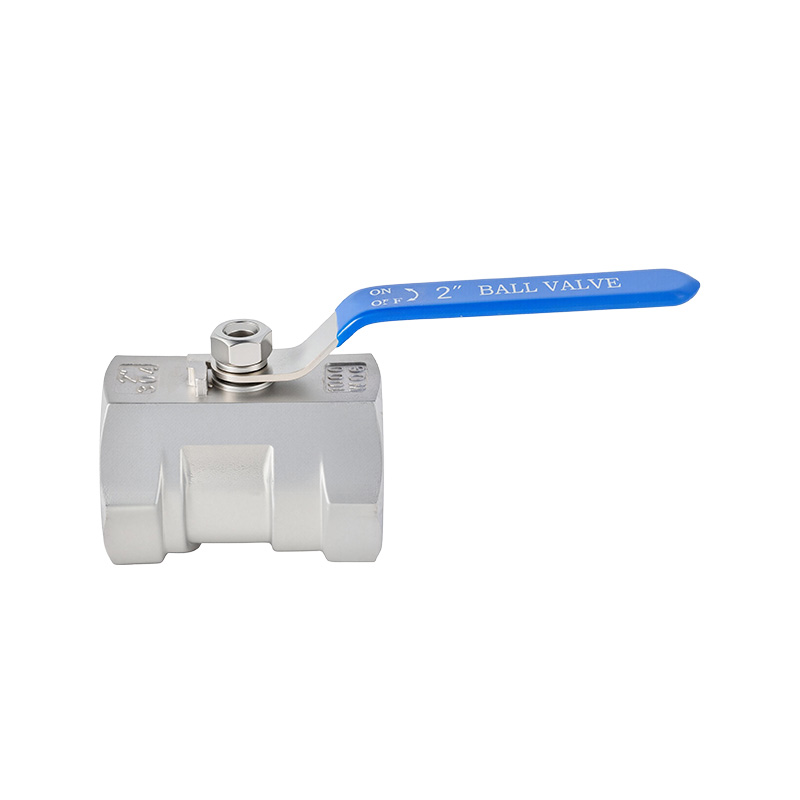

Цельный ручной шаровой кран с внутренней резьбой имеет конструкцию с уменьшенным отверстием и интегрированную конструкцию корпуса клапана, что обеспечивает компактный размер, простоту установки и экономичную производительность. При рабочем давлении 1,6 МПа и диапазоне рабочих температур от -20℃ до 120℃ (до 250℃ для конкретных условий) этот шаровой клапан идеально подходит для управления потоком в воде, нефти, газе и других средах общего назначения.
|
Особенности дизайна: Расчетная температура: от -20 до 120℃ (250℃ опционально) |
![]() |

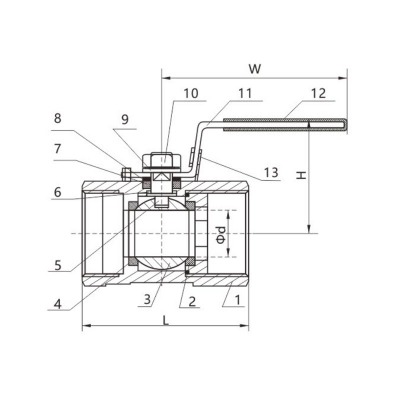

Основные части и материалы
| ЭЛЕМЕНТ | ЧАСТЬ | ОСНОВНОЙ МАТЕРИАЛ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Тело | CF8 CF8M CF3M | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Торцевая крышка | 304 316 316Л | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Мяч | 304 316 316Л | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Седло клапана | ПТФЭ РПТФЭ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Стебель | 304 316 316Л | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Упорная шайба | ПТФЭ РПТФЭ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Упаковка стебля | ПТФЭ РПТФЭ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Прокладка | 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Пружинная шайба | 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Орех | 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Ручка | 201 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Крышка ручки | Пластик | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Запирающее устройство (опционально) | 201 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Основные размеры
| РАЗМЕР | Φd | Дл | Выс | Шир | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/4" | ДН6 | 5 | 40 | 28 | 72 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/8" | ДН10 | 7 | 44 | 30 | 80 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/2" | ДН15 | 9 | 54 | 35 | 95 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/4" | ДН20 | 12 | 57 | 45 | 98 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1" | ДН25 | 15 | 67 | 50 | 110 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/4" | ДН32 | 20 | 75 | 55 | 130 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/2" | ДН40 | 25 | 81 | 60 | 142 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2" | ДН50 | 32 | 94 | 68 | 146 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2-1/2" | ДН65 | 38 | 110 | 92 | 180 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3" | ДН80 | 49 | 132 | 115 | 220 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4" | ДН100 | 65 | 184 | 134 | 230 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Приведенные выше размеры приведены только для справки.
