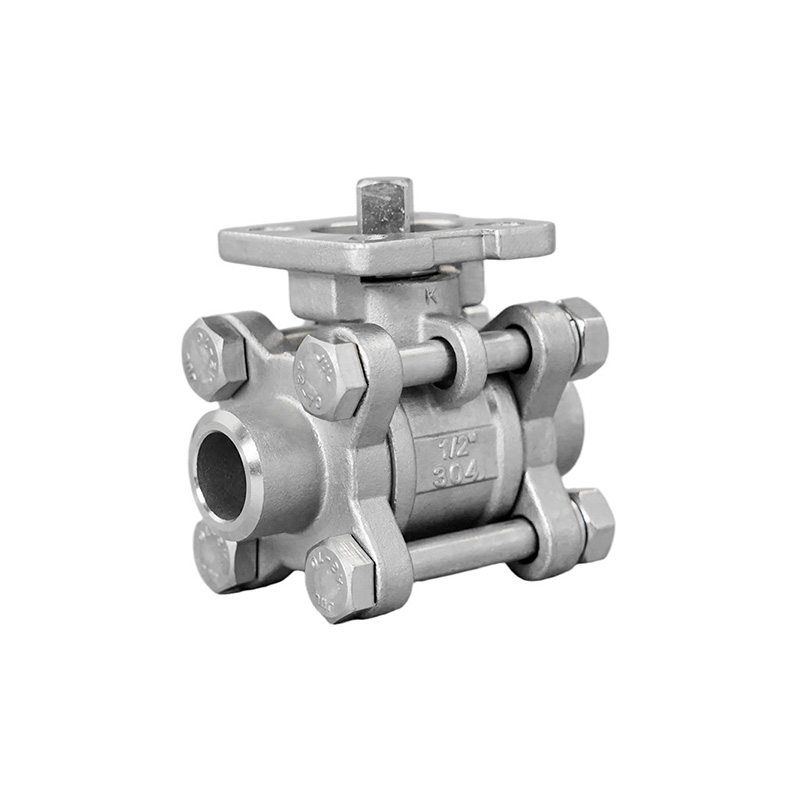

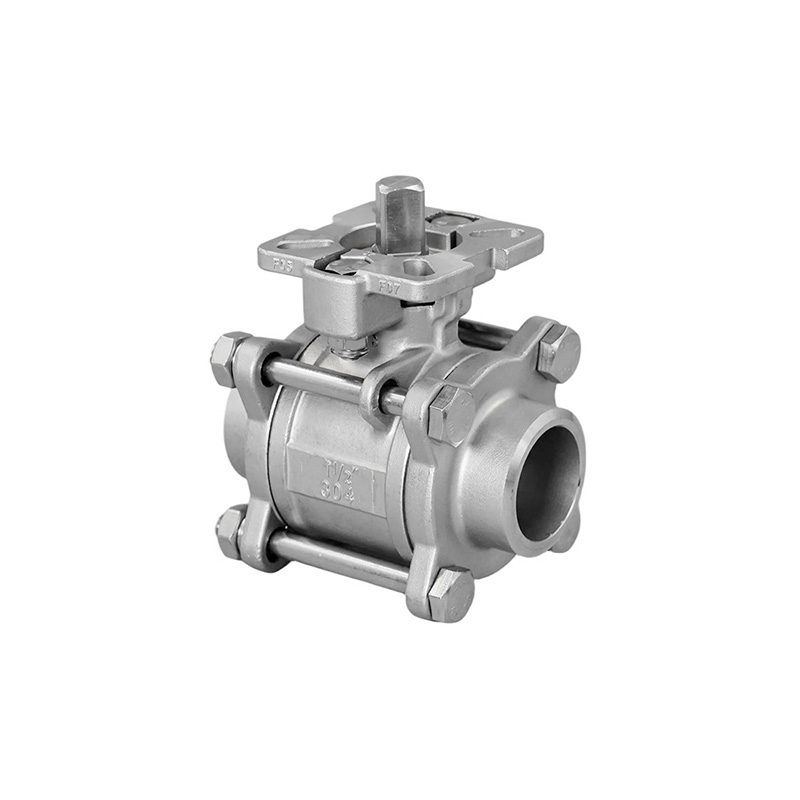

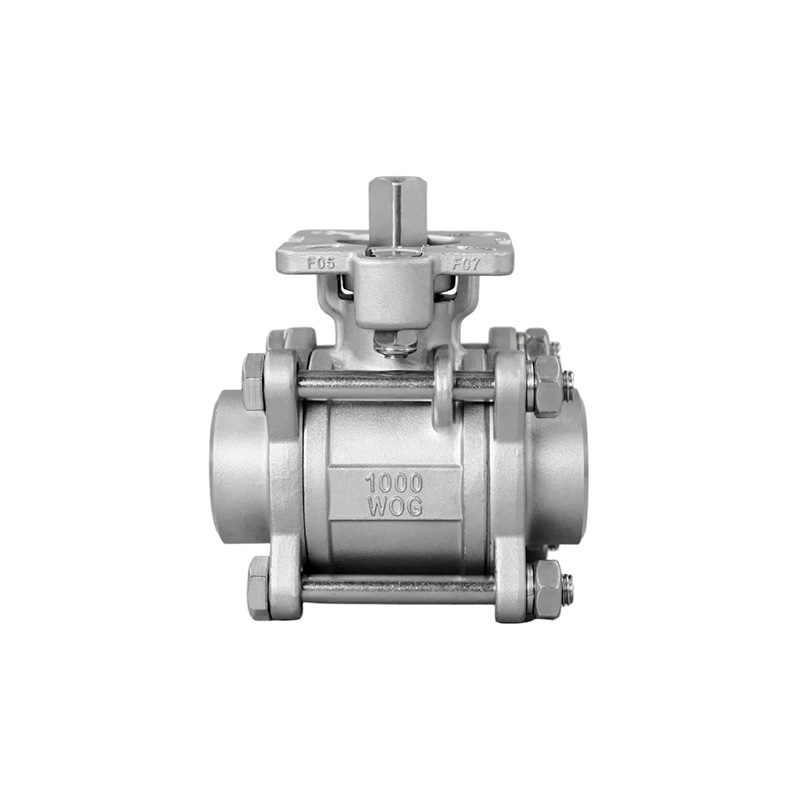

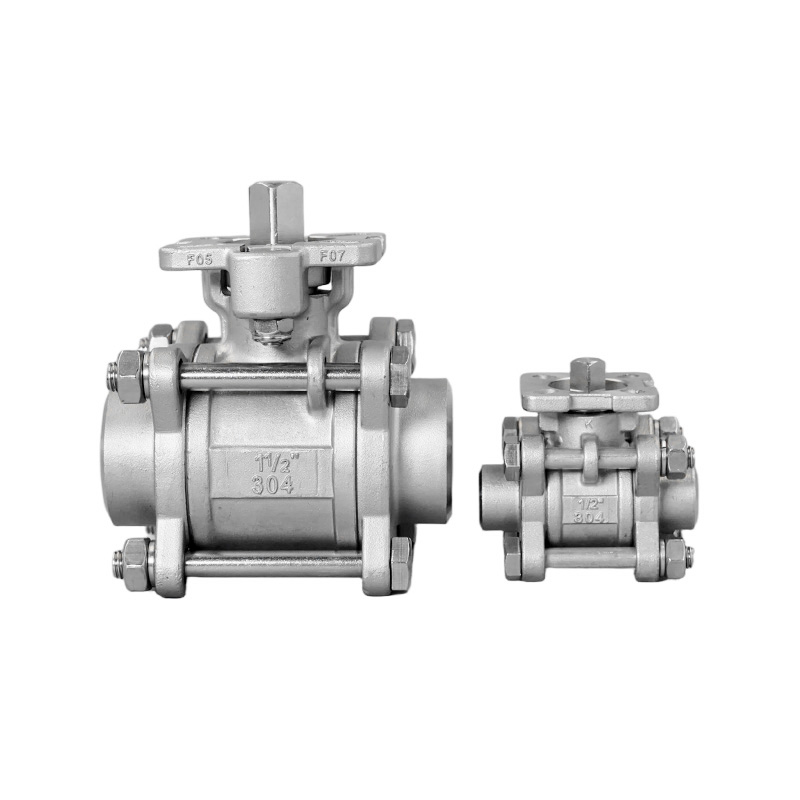

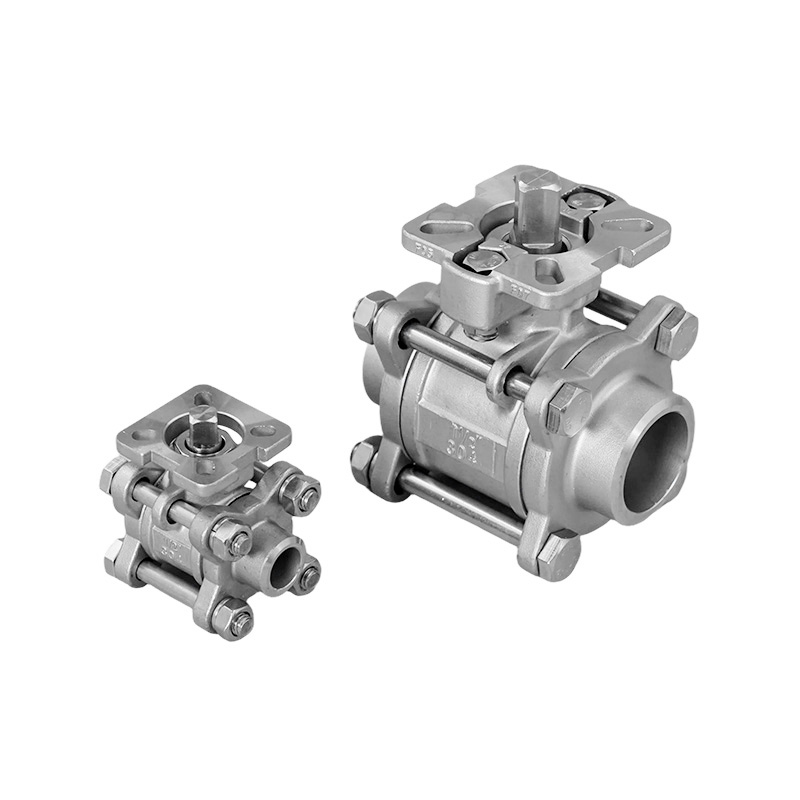

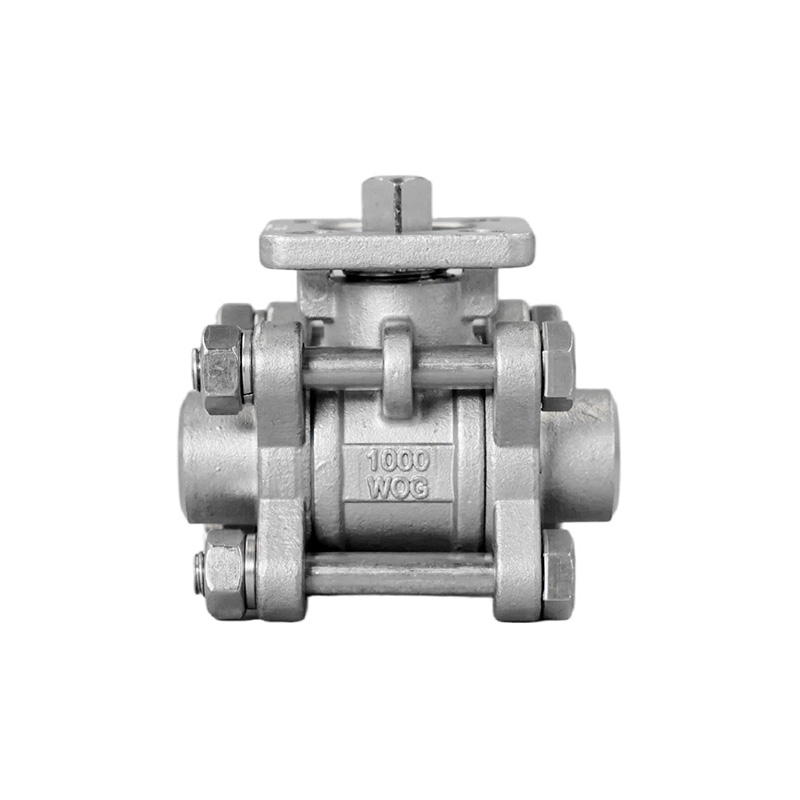

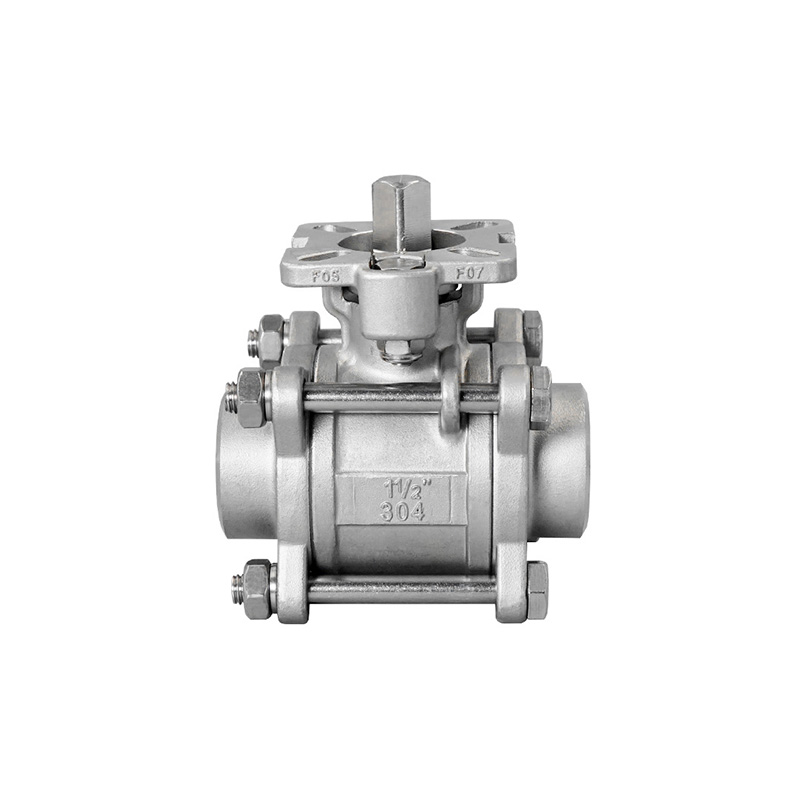

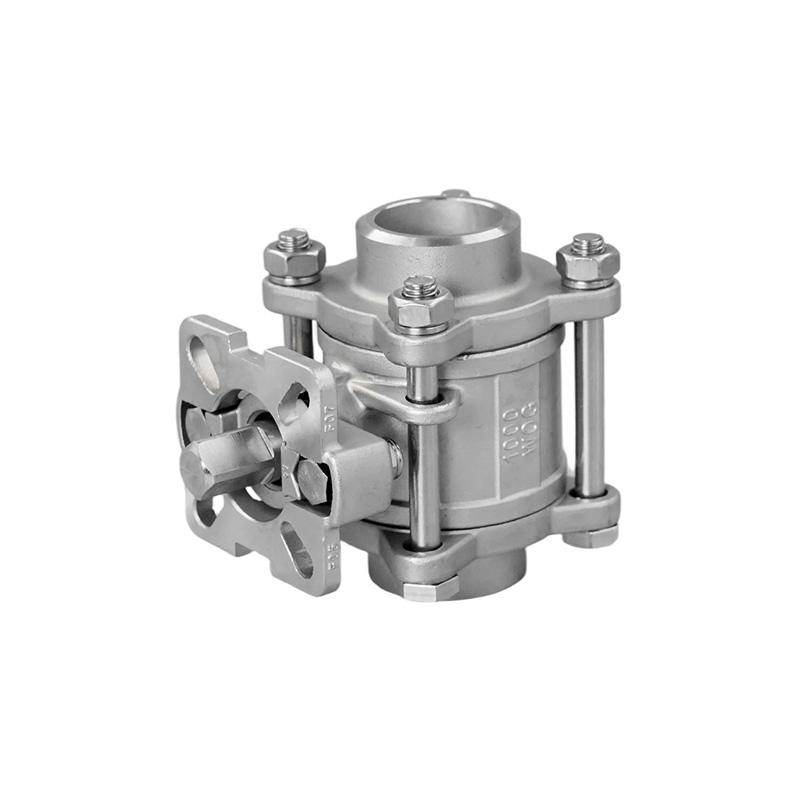

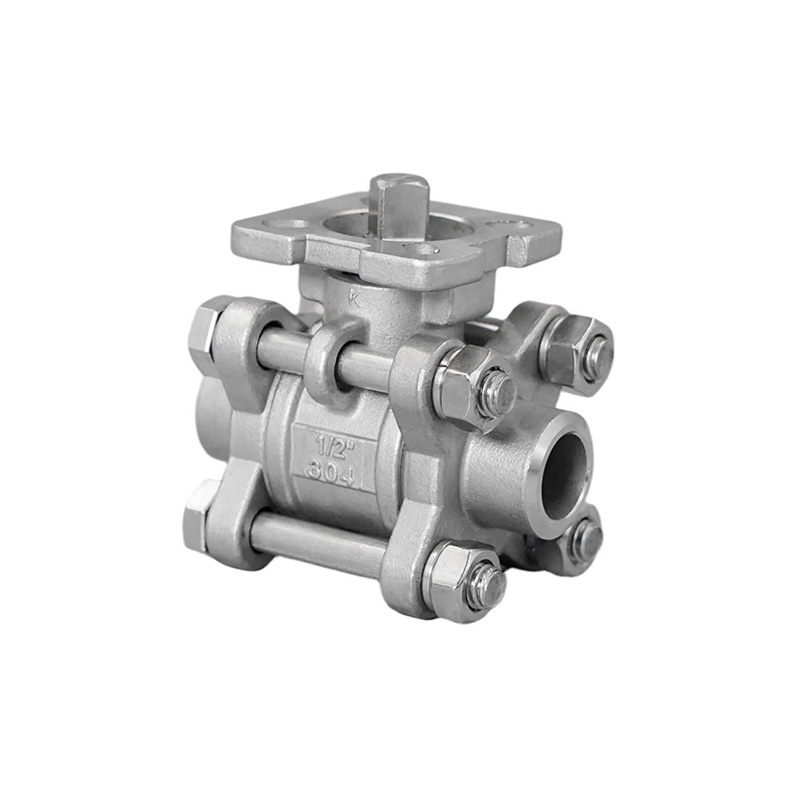

| Особенности дизайна: Корпус для литья под давлением Противовыбросовой стержень Полная конструкция порта Запираемая ручка доступна в качестве опции. Стандарт резьбы: ДНЯО, БСП, БСПТ, DIN259/2999, Rc, Rp Рабочее давление: 1,6~2,5 МПа Применимая температура: -20°К~120°К(250°К) Применимая среда: вода, масло, газ и т. д. |
![]() |
Основные детали и материалы
| ПУНКТ | ЧАСТЬ | ГЛАВНАЯ МАТЕРИАЛ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Стебель | 304 316 316Л | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Тело | CF8 CF8M CF3M | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Сальник Гайка | 304 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Стебель Packing | ПТФЭ РПТФЭ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Упорная шайба | ПТФЭ РПТФЭ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Мяч | 304 316 316Л | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Седло клапана | ПТФЭ РПТФЭ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Капот | CF8 CF8M CF3M | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Болт | А2-70 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Гайка | 304 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Пружинная шайба | 304 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
Основные размеры
| РАЗМЕР | Φд | L | H | C | ИСО5211 | H1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/2" | Ду15 | 15 | 72 | 42 | 9 | F03/F04 | 11 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/4" | Ду20 | 20 | 80 | 50 | 9 | F03/F04 | 11 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1" | Ду25 | 25 | 90 | 52 | 11 | F04/F05 | 13 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/4" | Ду32 | 32 | 103 | 65 | 11 | F04/F05 | 13 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/2" | Ду40 | 38 | 112 | 74 | 14 | F05/F07 | 16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2" | Ду50 | 49 | 138 | 82 | 14 | F05/F07 | 16-19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2-1/2" | Ду65 | 65 | 180 | 110 | 17 | F07/F10 | 17-20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3" | Ду80 | 78 | 205 | 118 | 17 | F07/F10 | 17-20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4" | Ду100 | 98 | 252 | 130 | 17 | F07/F10 | 17-20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Размеры, указанные выше, предназначены только для справки.
