Выбор клапана

(1) Критерии выбора клапана
1. Исходя из функциональных требований трубопровода
(1) Запорная арматура: задвижки, шаровые краны, шаровые краны, дроссельные заслонки, пробковые краны, поршневые краны, мембранные краны и сливные краны (всего 8 типов);
(2) Регулирующие клапаны: дроссельные заслонки, регулирующие клапаны;

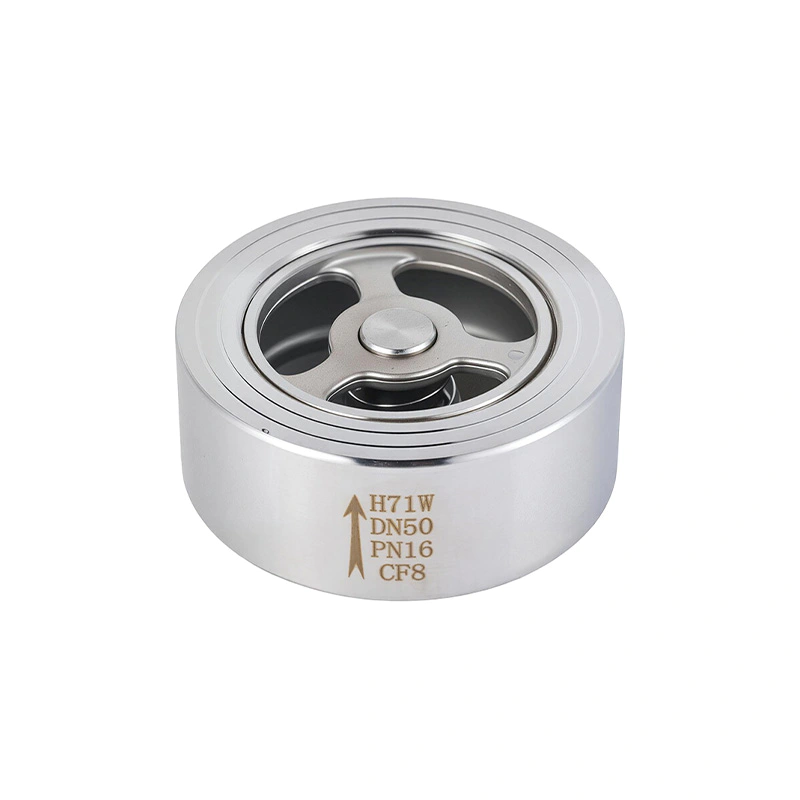

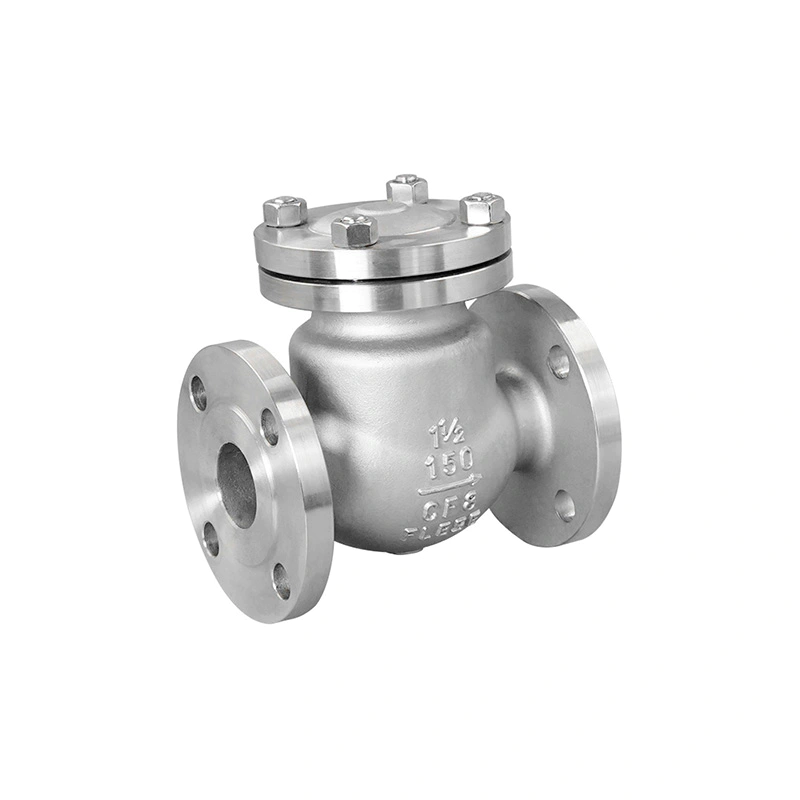

(3) Обратные клапаны: обратные клапаны, ножные клапаны;
(4) Дренажные клапаны: конденсатоотводчики;
(5) Предохранительные клапаны: предохранительные клапаны;
(6) Редукционные клапаны: редукционные клапаны;
Кроме того, существуют клапаны специального назначения, такие как обратные клапаны, узлы клапанов снижения температуры и давления, трехходовые, четырехходовые и многоходовые распределительные клапаны и т. д.
2. На основе характеристик среды трубопровода
(1) Рабочее давление;
(2) Рабочая температура;
(3) Номинальный размер;
(4) Коррозионные свойства среды;
(5) Особые свойства среды;
    A. Если среда загрязнена и содержит пыль, угольную пыль, песок и гравий, твердые катализаторы, волокна и т. д., следует выбирать такие клапаны, как клапаны для слива шлака, шиберные задвижки, V-образные шаровые краны и шаровые краны с жестким уплотнением;
    Б. Если среда вязкая, склонная к коксованию или адсорбции, следует выбирать клапаны с механизмами продувки паром;
    С. Если среда кристаллизуется в твердое вещество при охлаждении, следует выбирать клапаны с изолированной рубашкой;
    D. Если среда высокопроницаема, легковоспламеняющаяся или токсичная, следует выбирать клапаны с сильфонным уплотнением.
3. Требования к установке трубопровода
(1) Является ли трубопровод вертикальным или горизонтальным;
(2) Способ соединения (фланцевое, резьбовое, пластинчатое, сварное, зажимное, наконечник);
(3) Под землей (требуется удлиненный шток клапана) или на высоте (требуется работа звездочки).
4. Требования к работе клапана
(1) Температура окружающей среды; является ли окружающая среда опасной зоной;
(2) Метод работы: электрический, пневматический, электрогидравлический или ручной. Ручное управление далее подразделяется на типы ручек, маховиков, прямозубых шестерен, конических шестерен, червячных шестерен и звездочек.
(II) Выбор запорных клапанов
Основные характеристики запорных клапанов

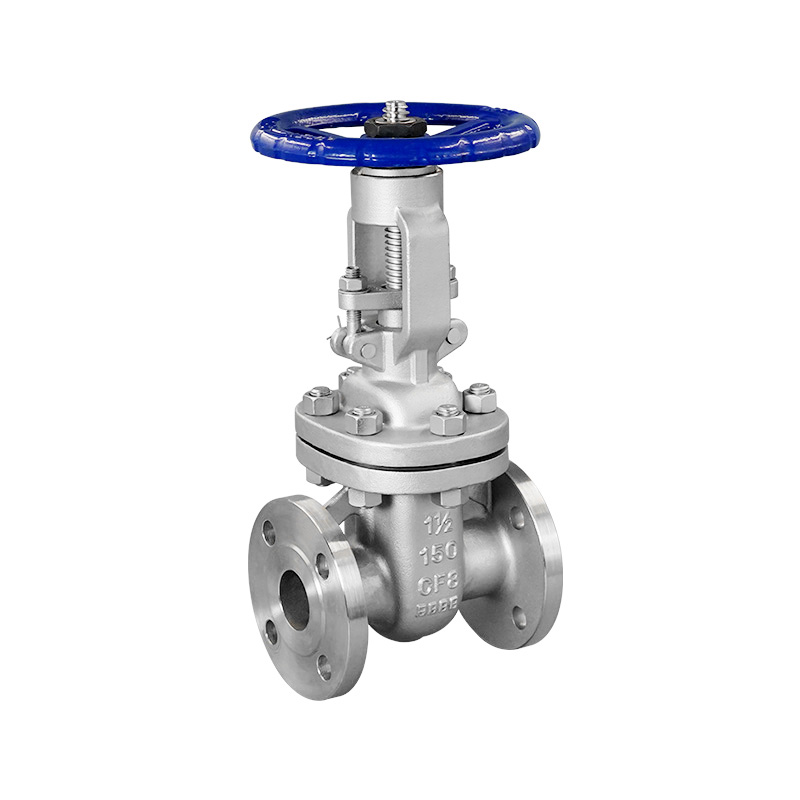

(1) Задвижки: Преимуществами задвижек являются низкое сопротивление потоку, двунаправленное уплотнение, хорошая виброустойчивость, безопасность и надежность. Они подходят для различных условий эксплуатации, включая высокие и низкие температуры, а также высокое и низкое давление, и являются наиболее широко используемым типом среди запорных клапанов. К недостаткам относятся длительное время открытия и закрытия, большие требования к монтажному пространству и тенденция к повреждению уплотнительных поверхностей;
(2) Шаровые краны: Преимущества шаровых кранов включают простую конструкцию, быстрое открытие и закрытие, а также отсутствие трения в уплотнительных парах, что делает их пригодными для легковоспламеняющихся сред. Их недостатками являются низкое сопротивление потоку, высокий момент закрытия (когда входное отверстие ниже выходного) и однонаправленное уплотнение; следовательно, они используются реже;

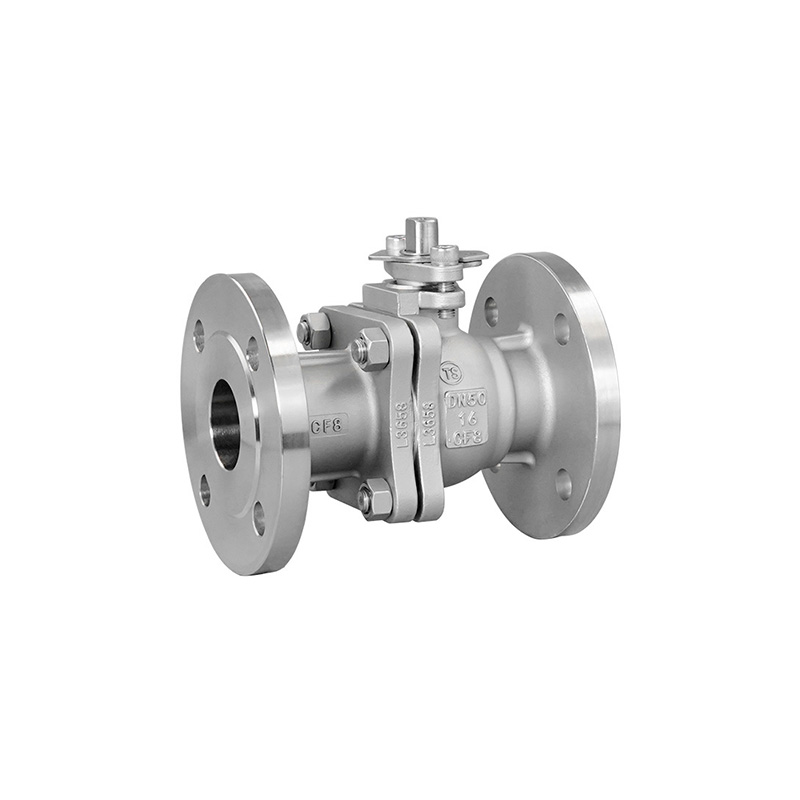

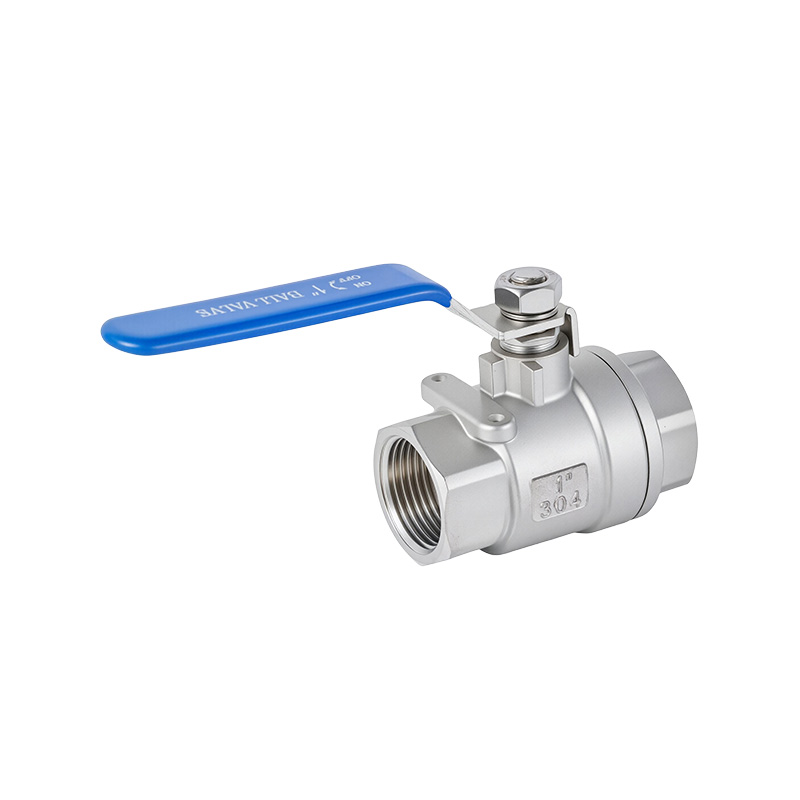

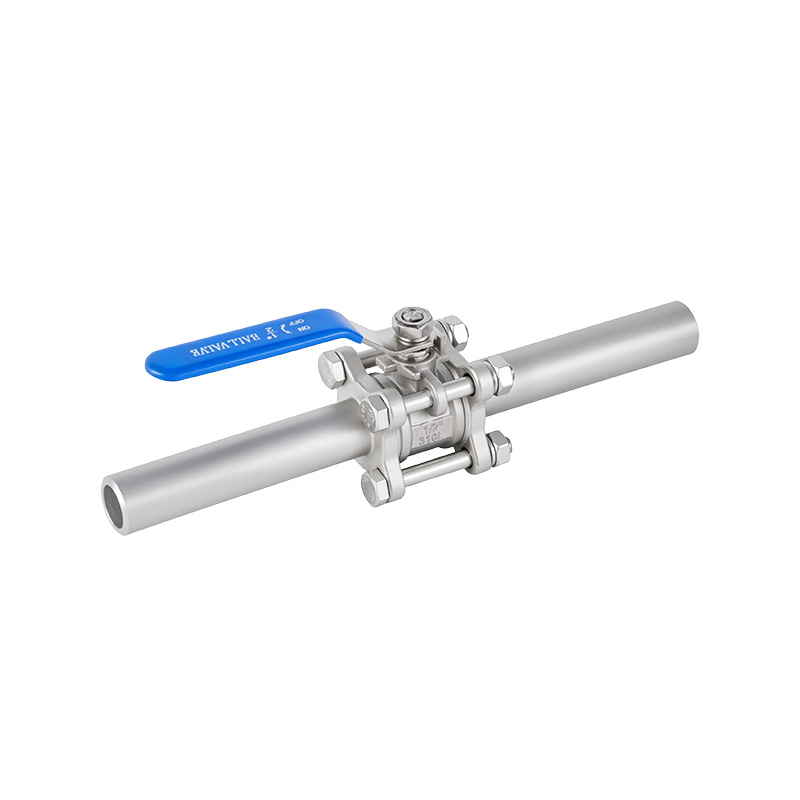

(3) Шаровые краны: они обеспечивают низкое сопротивление потоку, удобную эксплуатацию и возможность очистки трубопроводов. К их недостаткам можно отнести плохую устойчивость к высоким температурам (типы с мягким уплотнением), в то время как шаровые краны с жестким уплотнением требуют значительных усилий для открытия, сложны в изготовлении и дороги. Полностью сварные шаровые краны для трубопроводов быстро развиваются, предлагая превосходные эксплуатационные характеристики и многообещающие перспективы;
(4) Дисковые затворы: Дисковые затворы имеют простую конструкцию, короткую общую длину и компактную площадь установки, что делает их подходящими для применений низкого давления и большого диаметра. К их недостаткам относятся плохая устойчивость к вибрации и давлению, сложность достижения обратной герметизации и высокий крутящий момент открытия для моделей высокого давления и большого диаметра.
(III) Характеристики клапанных изделий
  1. По сравнению с другими механическими изделиями клапанные изделия имеют простую конструкцию и не требуют высокой точности изготовления;
  2. Клапаны являются опасными продуктами и поэтому требуют сертификации TS из-за сложности трубопроводной среды;
  3. Весь завод работает на непрерывной производственной линии и не может быть произвольно остановлен для технического обслуживания;
  4. Изделия клапанов изготавливаются из сложных материалов;
  5. Модели клапанных изделий сложны;
  6. Методы соединения клапанов сложны и имеют множество стандартов.
