Фланцевый поворотный затвор D343 (тройной эксцентрик, с турбинным приводом, фланцевое соединение): благодаря конструкции с тройным эксцентриком ось штока клапана смещена как от центра диска, так и от центра корпуса клапана, а поверхность уплотнения имеет наклонный конический угол. Во время операций открытия и закрытия диск мгновенно отделяется от седла и впоследствии снова входит в зацепление с ним; это обеспечивает движение без трения на протяжении всего хода, что приводит к практически нулевому износу уплотнительных поверхностей.
| Особенности дизайна: Фланцевые концы: ДЖБ/Т 79-2015, ГБ/Т 9124.1-2019 Тестирование и проверка: ГБ/Т 13927-2022 ДЖБ/Т 9092-1999 | |
Основные детали и материалы
| ПУНКТ | ЧАСТЬ | ОСНОВНОЙ МАТЕРИАЛ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Под прикрытием | F304 F304L F316 F316L ВКБ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Тело | CF8 CF3 CF8M CF3M ВКБ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Стебель | Ф304 Ф316Л 2CR13 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Диск | CF8 CF3 CF8M CF3M ВКБ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Сиденье | NBR/PTFE/SS SS Гибкий графит | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Упаковка | Гибкий графит | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Сальниковая упаковка | CF8 CF3 CF8M CF3M ВКБ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Йке | WCB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Шпилька | Б8 Б7 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Червячная передача | Чугун с шаровидным графитом | |||||||||||||||||||||||||||||||||||||||||||||||||||||||

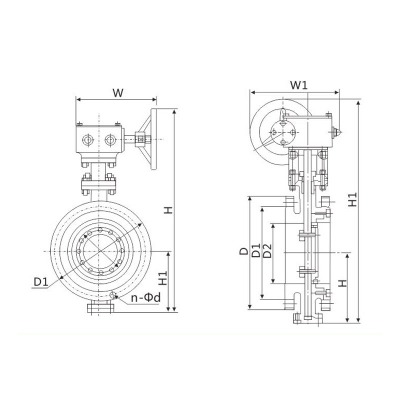

Основные размеры (PN16) GB/T 9124.1-2019
| DN | L | D | Д1 | Д2 | n-Φd | b | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 108 | 165 | 125 | 102 | 4-Φ18 | 18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 65 | 112 | 185 | 145 | 122 | 8-Φ18 | 18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | 114 | 200 | 160 | 138 | 8-Φ18 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 100 | 127 | 220 | 180 | 158 | 8-Φ18 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 125 | 140 | 250 | 210 | 188 | 8-Φ18 | 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 150 | 140 | 285 | 240 | 212 | 8-Φ22 | 22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 200 | 152 | 340 | 295 | 268 | 12-Φ22 | 24 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 250 | 165 | 405 | 355 | 320 | 12-Φ26 | 26 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 300 | 178 | 460 | 410 | 378 | 12-Φ26 | 28 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 350 | 190 | 520 | 470 | 438 | 16-Φ26 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 400 | 216 | 580 | 525 | 490 | 16-Φ30 | 32 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 450 | 222 | 640 | 585 | 550 | 20-Φ30 | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 500 | 229 | 715 | 650 | 610 | 20-Φ33 | 44 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 600 | 267 | 840 | 770 | 725 | 20-Φ36 | 54 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 700 | 292 | 910 | 840 | 795 | 24-Φ36 | 58 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 800 | 318 | 1025 | 950 | 900 | 24-Φ39 | 62 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 900 | 330 | 1125 | 1050 | 1000 | 28-Φ39 | 64 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1000 | 410 | 1255 | 1170 | 1115 | 28-Φ42 | 68 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Размеры, указанные выше, предназначены только для справки.
