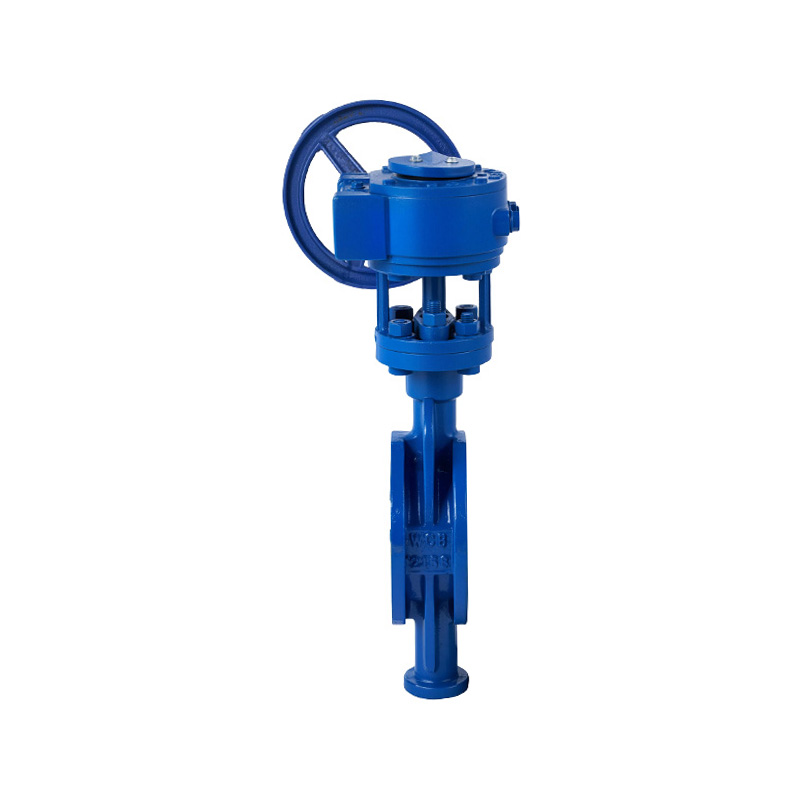

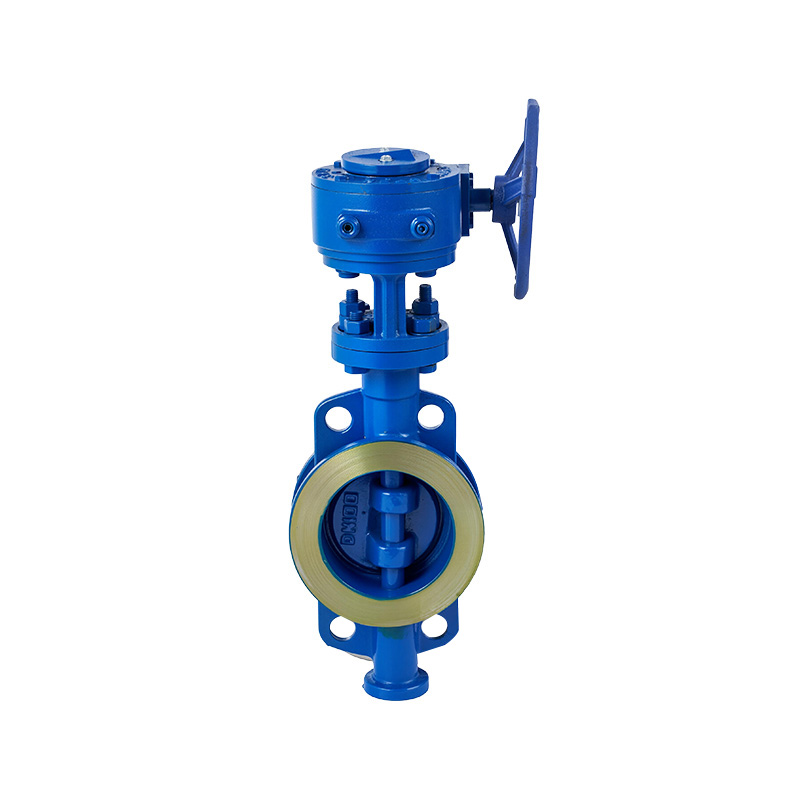

Дисковый затвор межфланцевого типа D373 представляет собой компактный дроссельный клапан, предназначенный для перекрытия и регулирования потока в трубопроводе. По сравнению с фланцевыми дроссельными затворами, его установка пластинчатого типа занимает меньше места и может помочь снизить затраты на установку, что делает его подходящим для трубопроводных систем, где важны расположение оборудования и эффективность установки. Межфланцевое соединение также представляет собой практичное решение для интеграции фланцев трубопровода.
Компактная конструкция делает дисковый затвор D373 подходящим для применений с ограниченным пространством для установки и чувствительных к затратам трубопроводных проектов. Его конструкция предназначена для надежного регулирования расхода при упрощении схемы установки по сравнению с фланцевыми конфигурациями клапанов. Испытания и проверки могут проводиться в соответствии с GB/T 13927-2022 и JB/T 9092-1999.
Дисковый затвор бесфланцевого типа D373 подходит для промышленных систем водоснабжения, технологических трубопроводов, соединений оборудования и других применений, требующих компактного перекрытия и контроля потока. Услуги OEM и ODM могут обеспечить настройку размера клапана, материалов корпуса, материалов уплотнений, размеров соединений, номинальных давлений и рабочих конфигураций в соответствии с требованиями проекта.
| Особенности дизайна: Тестирование и проверка: ГБ/Т 13927-2022 ДЖБ/Т9092-1999 | |
Основные детали и материалы
| ПУНКТ | ЧАСТЬ | ОСНОВНОЙ МАТЕРИАЛ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Под прикрытием | F304 F304L F316 F316L ВКБ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Тело | CF8 CF3 CF8M CF3M ВКБ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Стебель | Ф304 Ф316Л 2CR13 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Диск | CF8 CF3 CF8M CF3M ВКБ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Сиденье | NBR/PTFE/SS SS Гибкий графит | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Упаковка | Гибкий графит | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Сальниковая упаковка | CF8 CF3 CF8M CF3M ВКБ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Йке | ВКБ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Шпилька | Б8 Б7 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Червячная передача | Чугун с шаровидным графитом | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

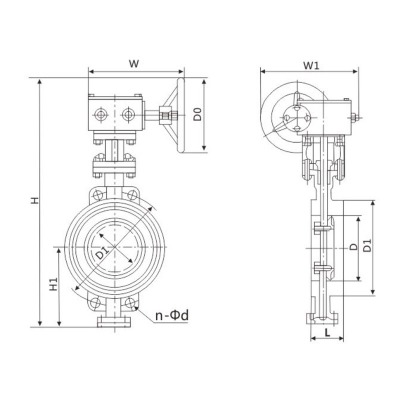

Основные размеры (PN16)
| DN | L | D | Д1 | Д2 | n-Φd | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 43 | 102 | 125 | 102 | 4-Φ18 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 65 | 46 | 122 | 145 | 122 | 8-Φ18 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | 49 | 135 | 160 | 138 | 8-Φ18 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 100 | 56 | 158 | 180 | 158 | 8-Φ18 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 125 | 64 | 185 | 210 | 188 | 8-Φ18 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 150 | 70 | 210 | 240 | 212 | 8-Φ22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 200 | 71 | 265 | 295 | 268 | 12-Φ22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 250 | 76 | 320 | 355 | 320 | 12-Φ26 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 300 | 83 | 370 | 410 | 378 | 12-Φ26 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 350 | 92 | 430 | 470 | 438 | 16-Φ26 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 400 | 102 | 482 | 525 | 490 | 16-Φ30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 450 | 114 | 532 | 585 | 550 | 20-Φ30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 500 | 127 | 585 | 650 | 610 | 20-Φ33 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 600 | 154 | 685 | 770 | 725 | 20-Φ36 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 700 | 165 | 800 | 840 | 795 | 24-Φ36 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 800 | 190 | 905 | 950 | 900 | 24-Φ39 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 900 | 203 | 1005 | 1050 | 1000 | 28-Φ39 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1000 | 216 | 1110 | 1170 | 1115 | 28-Φ42 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Размеры, указанные выше, предназначены только для справки.
