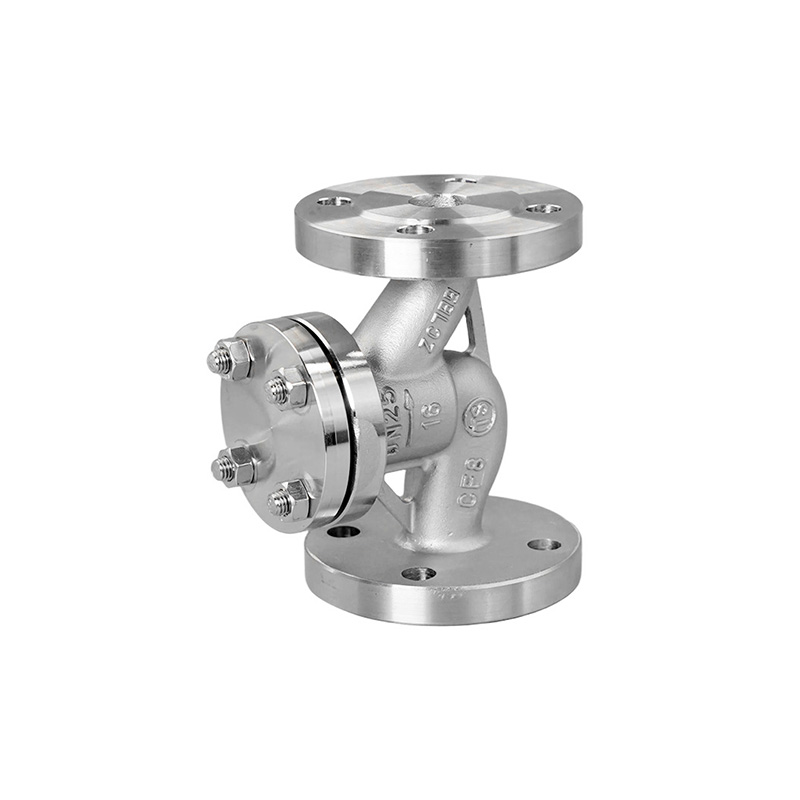

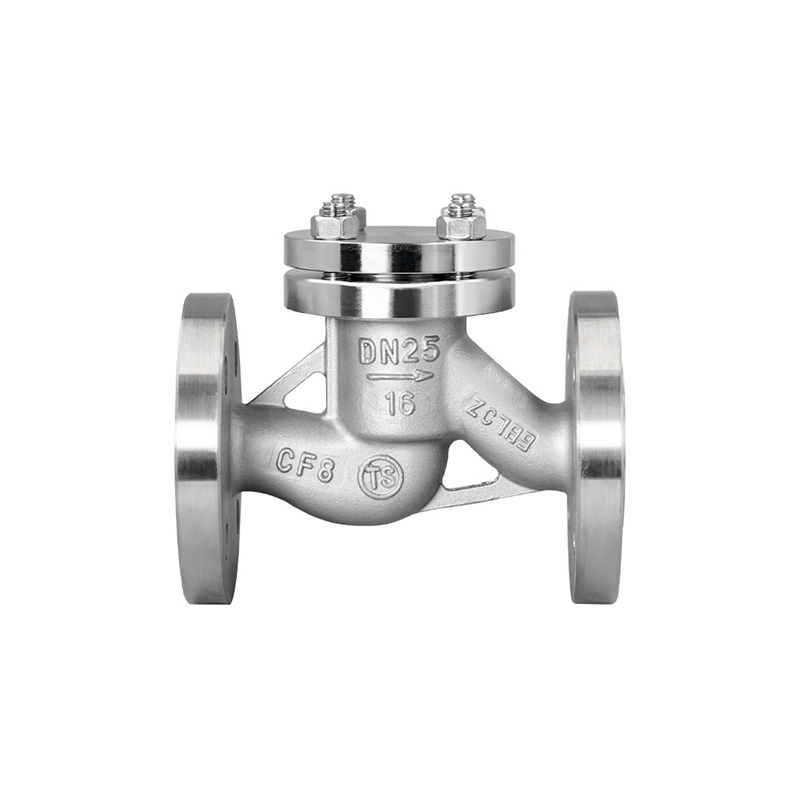

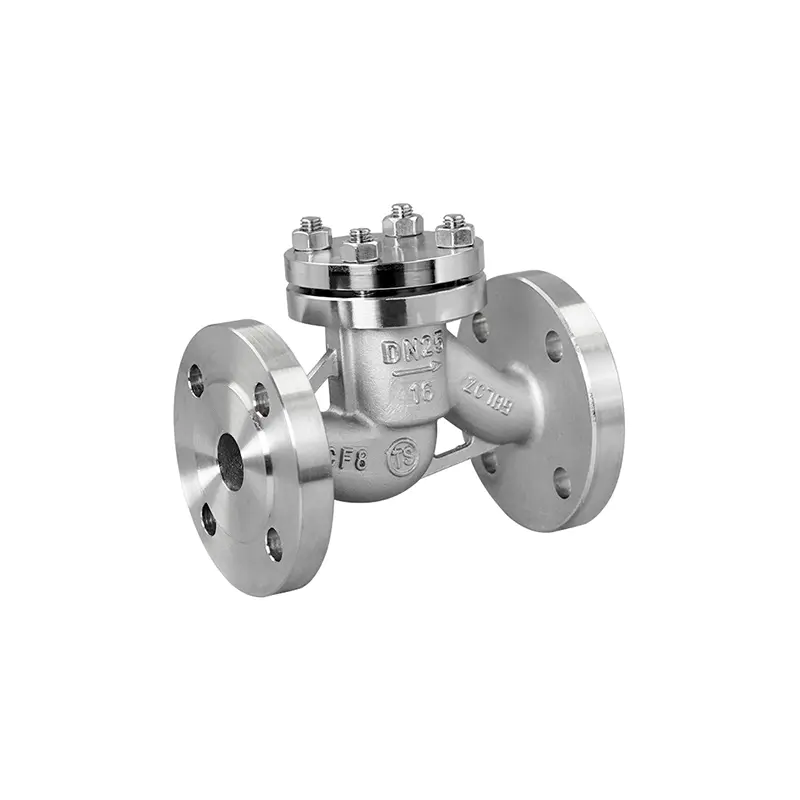

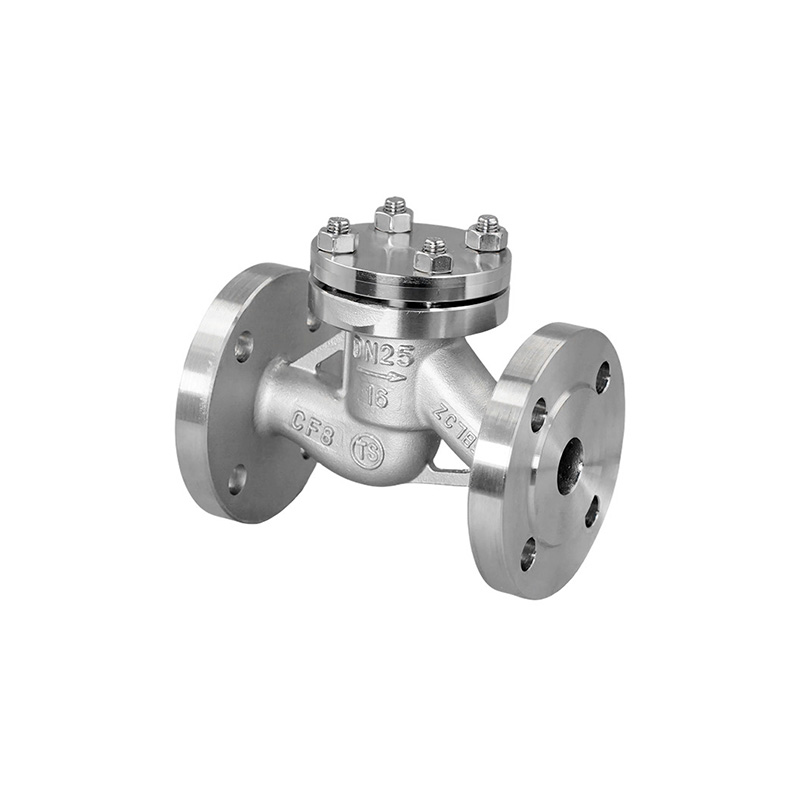

Фланцевый подъемный обратный клапан — это обратный клапан горизонтального подъемного типа, предназначенный для автоматического предотвращения обратного потока среды в промышленных трубопроводных системах. Он не требует внешнего ручного или электрического привода и открывается или закрывается в зависимости от давления и направления потока среды. Благодаря прямоточной подъемной конструкции диск клапана выталкивается вверх под давлением жидкости вперед, обеспечивая плавный поток. При возникновении обратного потока или изменения давления диск закрывается под действием собственного веса и обратного давления, помогая предотвратить повреждение оборудования и неисправности трубопровода, вызванные обратным потоком.
Фланцевое соединение обеспечивает надежную установку, удобную разборку и обслуживание, а также поддерживает интеграцию с фланцевыми трубопроводами промышленного стандарта. Клапан спроектирован как автоматическое устройство защиты трубопровода для систем, где требуется предотвращение обратного потока. Его фланцевые концы могут быть изготовлены в соответствии с JB/T 79-2015 и GB/T 9124.1-2019, при этом испытания и проверки проводятся в соответствии с GB/T 26480-2011, GB/T 13927-2022 и JB/T 9092-1999.
Фланцевый подъемный обратный клапан подходит для промышленных систем водоснабжения, технологических трубопроводов, защиты оборудования и других применений, где необходимо автоматическое управление обратным потоком. Услуги OEM и ODM могут обеспечить настройку размера клапана, материалов корпуса, стандартов фланцев, номинальных давлений и других требований, специфичных для проекта.
| Особенности дизайна: Фланцевые концы: ДЖБ/Т 79-2015, ГБ/Т 9124.1-2019 Тестирование и проверка: ГБ/Т 26480-2011, ГБ/Т 13927-2022 ДЖБ/Т 9092-1999 | |
Основные детали и материалы
| ПУНКТ | ЧАСТЬ | ОСНОВНОЙ МАТЕРИАЛ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Тело | CF8 CF3 CF8M CF3M ВКБ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Капот | CF8 CF3 CF8M CF3M ВКБ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Диск | CF8 CF3 CF8M CF3M ВКБ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Прокладка | Спиральная прокладка из ПТФЭ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Болт | Б8 Б7 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Гайка | А194-8 2Н | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

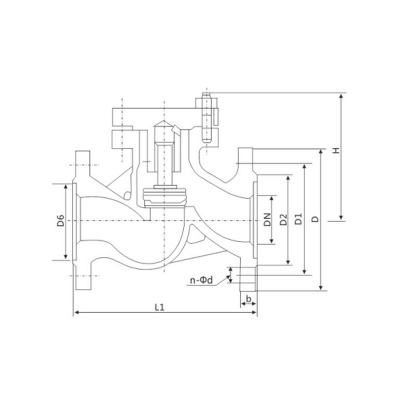

Основные размеры (PN16) GB/T 9124.1-2019
| DN | L | D | Д1 | Д2 | б-ф | n-Φd | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 150 | 105 | 75 | 58 | 18-2 | 4-Φ14 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 160 | 115 | 85 | 68 | 18-2 | 4-Φ14 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 180 | 140 | 100 | 78 | 18-2 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 200 | 150 | 110 | 88 | 18-3 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 230 | 165 | 125 | 102 | 18-3 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 65 | 290 | 185 | 145 | 122 | 18-3 | 8-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | 310 | 200 | 160 | 138 | 20-3 | 8-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 100 | 350 | 220 | 180 | 158 | 20-3 | 8-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 125 | 400 | 250 | 210 | 188 | 22-3 | 8-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 150 | 480 | 265 | 240 | 212 | 22-3 | 8-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 200 | 600 | 340 | 295 | 268 | 24-3 | 12-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 250 | 650 | 405 | 355 | 320 | 26-3 | 12-Φ26 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 300 | 750 | 460 | 410 | 378 | 28-3 | 12-Φ26 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Размеры, указанные выше, предназначены только для справки.
