Вертикальный обратный клапан предназначен для вертикальной установки и имеет диск, который открывается и закрывается вдоль вертикальной оси, что делает его пригодным для применений, в которых среда течет снизу вверх. Диск имеет короткий ход подъема и высокую скорость реакции, что позволяет быстро предотвратить обратный поток среды.
| Особенности дизайна: Фланцевые концы: ДЖБ/Т 79-2015 ГБ/Т 9124.1-2019 Тестирование и проверка: ГБ/Т 26480-2011, ГБ/Т 13927-2022 ДЖБ/Т 9092-1999 | |
Основные детали и материалы
| ПУНКТ | ЧАСТЬ | ОСНОВНОЙ МАТЕРИАЛ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Тело | CF8 CF3 CF8M CF3M ВКБ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Диск | CF8 CF3 CF8M CF3M ВКБ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Весна | 304 316Л | ||||||||||||||||||||||||||||||||||||||||||||||||||||||

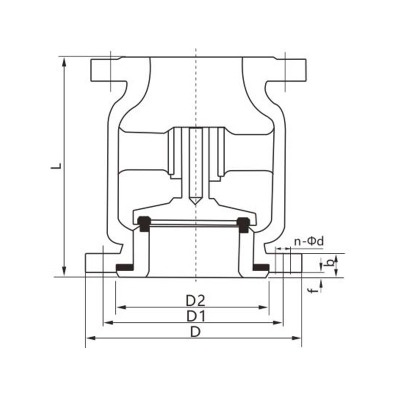

Основные размеры (PN16) GB/T 9124.1-2019
| DN | L | D | Д1 | Д2 | б-ф | n-Φd | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 80 | 95 | 65 | 45 | 16-2 | 4-Φ14 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 95 | 105 | 75 | 58 | 18-2 | 4-Φ14 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 105 | 115 | 85 | 68 | 18-2 | 4-Φ14 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 150 | 140 | 100 | 78 | 18-2 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 160 | 150 | 110 | 88 | 18-3 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 170 | 165 | 125 | 102 | 18-3 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 65 | 180 | 185 | 145 | 122 | 18-3 | 8-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | 200 | 200 | 160 | 138 | 20-3 | 8-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 100 | 210 | 220 | 180 | 158 | 20-3 | 8-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 125 | 275 | 250 | 210 | 188 | 22-3 | 8-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 150 | 300 | 285 | 240 | 212 | 22-3 | 8-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 200 | 380 | 340 | 295 | 268 | 24-3 | 12-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 250 | 450 | 405 | 355 | 320 | 26-3 | 12-Φ26 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Приведенные выше размеры приведены только для справки.
