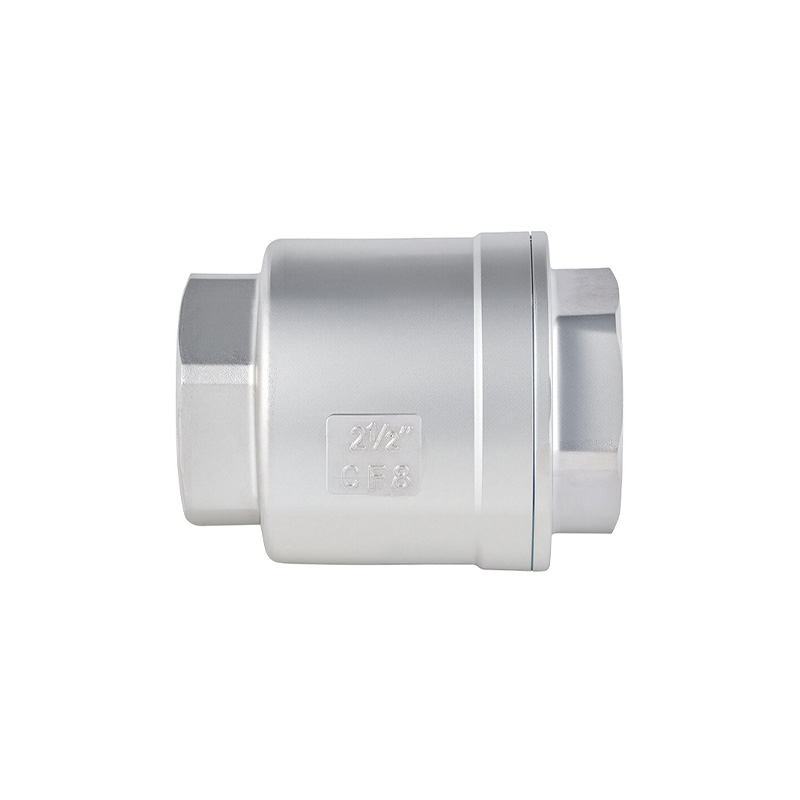

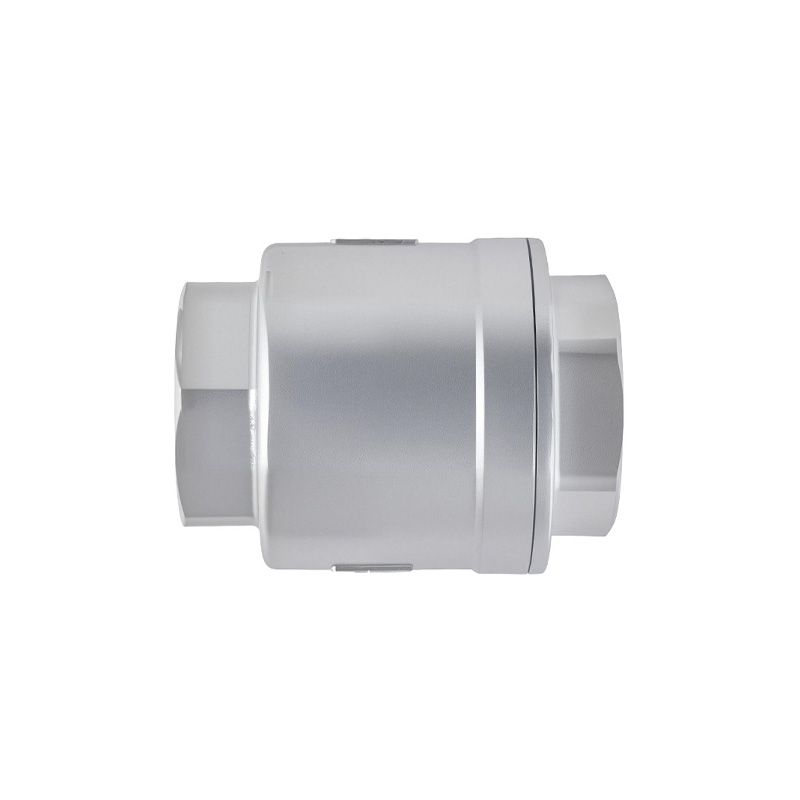

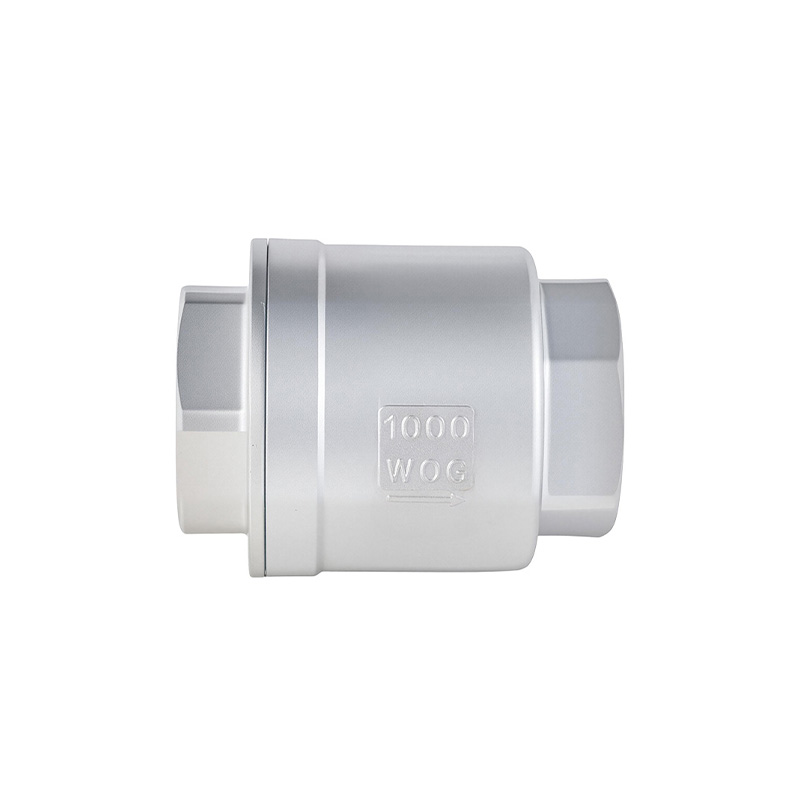

Вертикальный подъемный обратный клапан с резьбой H12 имеет соединение с внутренней резьбой в сочетании с конструкцией вертикального подъемного диска. Он использует давление среды —увеличиваемое весом самого диска клапана— для достижения автоматического открытия и закрытия, предлагая двойное преимущество: точную совместимость с вертикальными трубопроводами и удобную резьбовую установку.
| Особенности дизайна: Корпус для литья по выплавляемым моделям Стандарт резьбы: NPT,BSP,BSPT,DIN259/2999,Rc,Rp Рабочее давление: 1,6 МПа Применимая температура: -20°С~150°С(280°С) |
![]() |
Основные части и материалы
| ЭЛЕМЕНТ | ЧАСТЬ | ОСНОВНОЙ МАТЕРИАЛ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Капот | CF8 CF8M | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Уплотнительное кольцо | ПТФЭ РПТФЭ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Диск | CF8 CF8M | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Тело | CF8 CF8M | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Весна | 304 316 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||

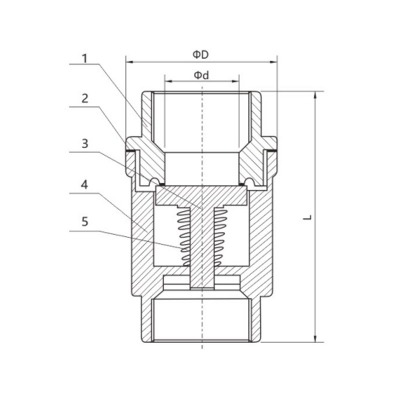

Основные размеры
| РАЗМЕР | Φd | Л | φD | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/2" | ДН15 | 15 | 57 | 60 | 36,5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/4" | ДН20 | 20 | 66 | 70 | 43 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1" | ДН25 | 25 | 78 | 82 | 51 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/4" | ДН32 | 32 | 87 | 92 | 60 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/2" | ДН40 | 40 | 105 | 72 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2" | ДН50 | 50 | 120 | 84 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2-1/2" | ДН65 | 65 | 148 | / | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3" | ДН80 | 80 | 170 | / | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Приведенные выше размеры приведены только для справки.
