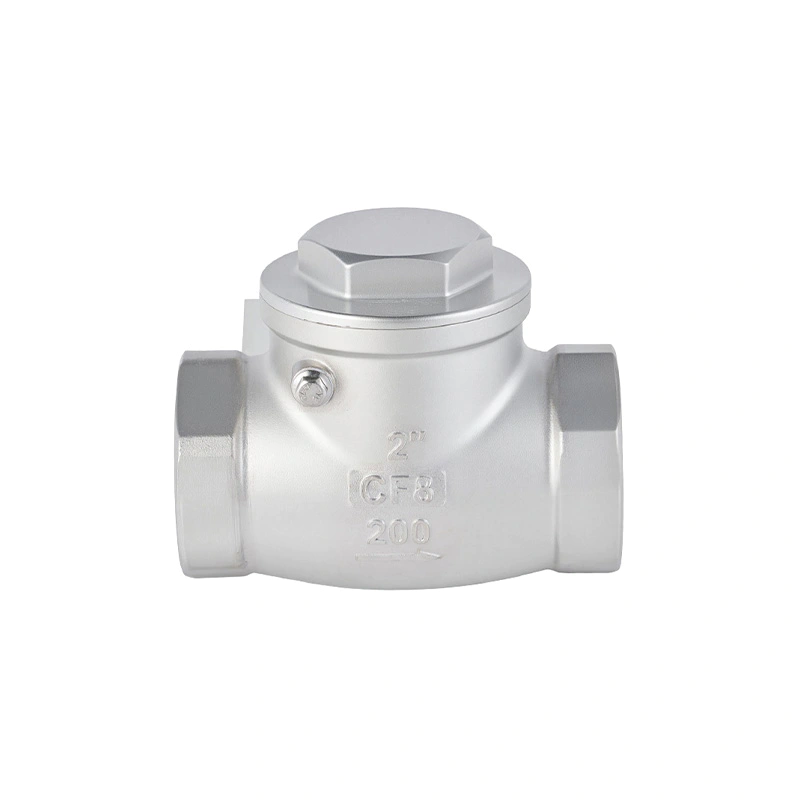

Резьбовой поворотный обратный клапан H14 представляет собой односторонний клапан с небольшим отверстием и внутренней резьбой, который открывается и закрывается автоматически под действием давления среды и веса диска клапана; он обеспечивает поток среды только в одном направлении, тем самым предотвращая обратный поток.
| Особенности дизайна: Корпус для литья по выплавляемым моделям Стандарт резьбы: NPT,BSP,BSPT,DIN259/2999,Rc,Rp Рабочее давление: 1,6 МПа Применимая температура: -20°С~150°С(280°С) |
![]() |

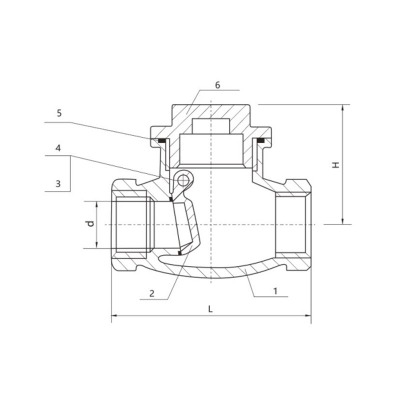

Основные части и материалы
| ЭЛЕМЕНТ | ЧАСТЬ | ОСНОВНОЙ МАТЕРИАЛ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Тело | CF8 CF8M | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Диск | CF8 CF8M | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Затыкать | 304 316 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Уплотнительное кольцо | ПТФЭ РПТФЭ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Уплотнительное кольцо | ПТФЭ РПТФЭ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Капот | CF8 CF8M | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Основные размеры
| РАЗМЕР | д | Л | Х | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/2" | ДН15 | 15 | 63 | 42 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/4" | ДН20 | 20 | 72 | 78 | 48 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1" | ДН25 | 25 | 86 | 52 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/4" | ДН32 | 32 | 98 | 102 | 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/2" | ДН40 | 40 | 110 | 113 | 65 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2" | ДН50 | 50 | 130 | 72 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2-1/2" | ДН65 | 63 | 165 | 95 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3" | ДН80 | 78 | 190 | / | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Приведенные выше размеры приведены только для справки.
