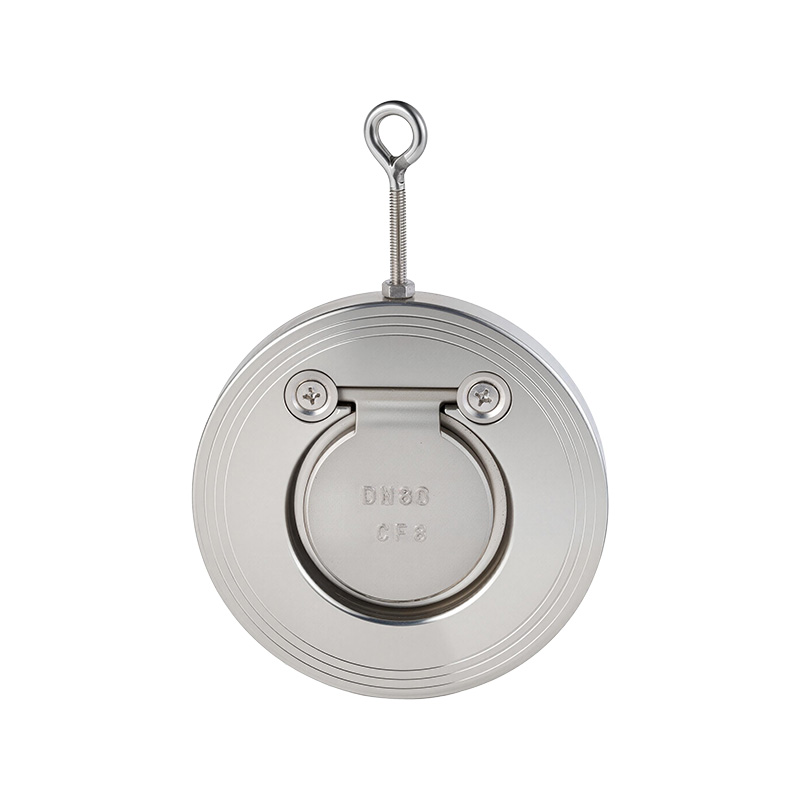

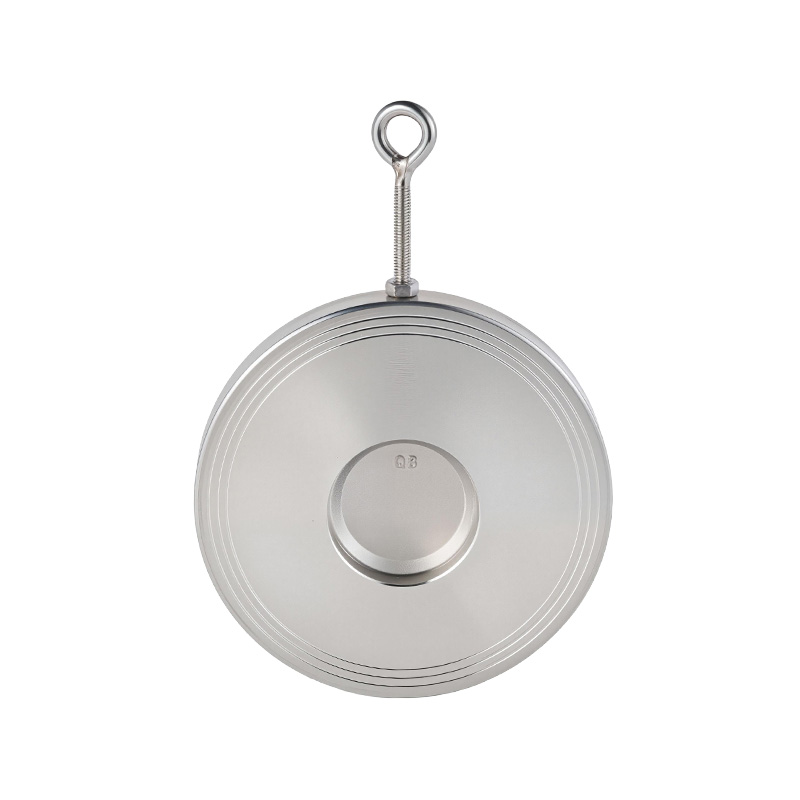

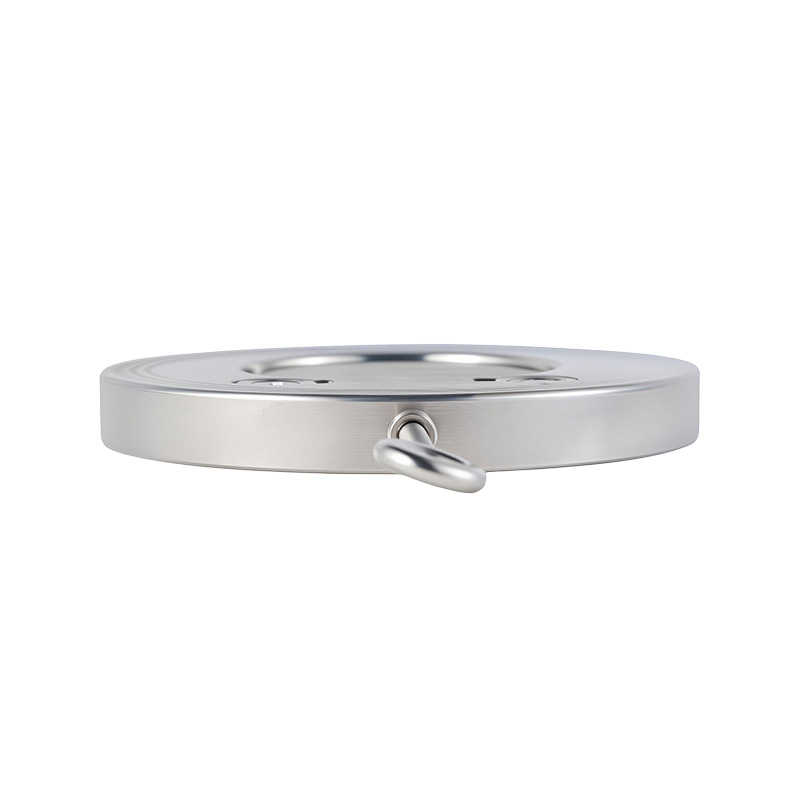

H74 — это однодисковый поворотный обратный клапан пластинчатого типа, отличающийся чрезвычайно коротким размером «лицом к лицу», однодисковым поворотным механизмом и установкой по типу пластины. Он в первую очередь предназначен для применения в условиях большого диаметра, среднего и высокого давления в условиях ограниченного пространства, обеспечивая баланс между требованиями быстрого закрытия и низким сопротивлением потоку. Наряду с моделями H71 (подъемного типа) и H76 (двухдисковыми) он является основным выбором среди обратных клапанов пластинчатого типа.
| Особенности дизайна: Испытания и проверки: GB/T 13927-2022, API598 |
![]() |
Основные части и материалы
| ЭЛЕМЕНТ | ЧАСТЬ | ОСНОВНОЙ МАТЕРИАЛ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Тело | CF8 CF3 CF8M CF3M WCB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Диск | CF8 CF3 CF8M CF3M WCB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Болт | Нержавеющая сталь | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

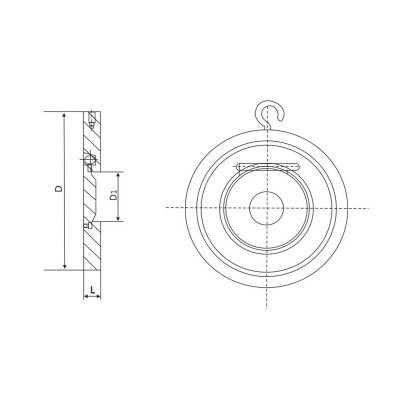

Основные размеры
| ДН | Л | Д1 | Д | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ПН1,0/1,6 МПа | ПН2,5/4,0 МПа | 1,0 МПа | 1,6 МПа | 2,5 МПа | 4,0 МПа | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 15 | 19 | 25 | 104 | 104 | 109 | 109 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 65 | 15 | 19 | 38 | 125 | 125 | 129 | 129 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | 16 | 19 | 46 | 140 | 140 | 144 | 144 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 100 | 16 | 19 | 71,5 | 160 | 160 | 170 | 170 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 125 | 17 | 19 | 95 | 185 | 185 | 196 | 196 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 150 | 19 | 29 | 114 | 220 | 220 | 226 | 226 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 200 | 26 | 29 | 140 | 270 | 270 | 286 | 293 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 250 | 29 | 38 | 188 | 330 | 330 | 343 | 355 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 300 | 38 | 45 | 216 | 380 | 386 | 403 | 420 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 350 | 38 | 51 | 263 | 440 | 446 | 460 | 477 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 400 | 48 | 55 | 305 | 491 | 495 | 517 | 549 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 450 | 48 | 60 | 356 | 541 | 558 | 567 | 574 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 500 | 58 | 70 | 406 | 596 | 620 | 622 | 626 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 600 | 68 | 78 | 482 | 698 | 732 | 734 | 745 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 700 | 70 | 80 | 562 | 802 | 802 | 831 | / | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 800 | 75 | 95 | 664 | 910 | 910 | 942 | / | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 900 | 75 | 95 | 738 | 1018 | 1012 | 1040 | / | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1000 | 90 | 100 | 846 | 1124 | 1126 | 1155 | / | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Приведенные выше размеры приведены только для справки.
