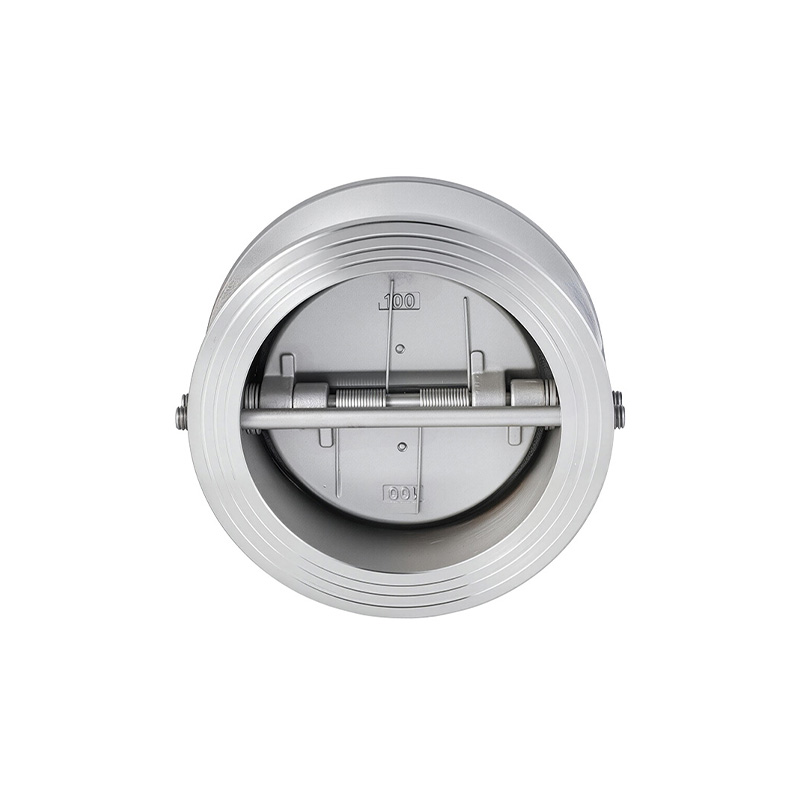

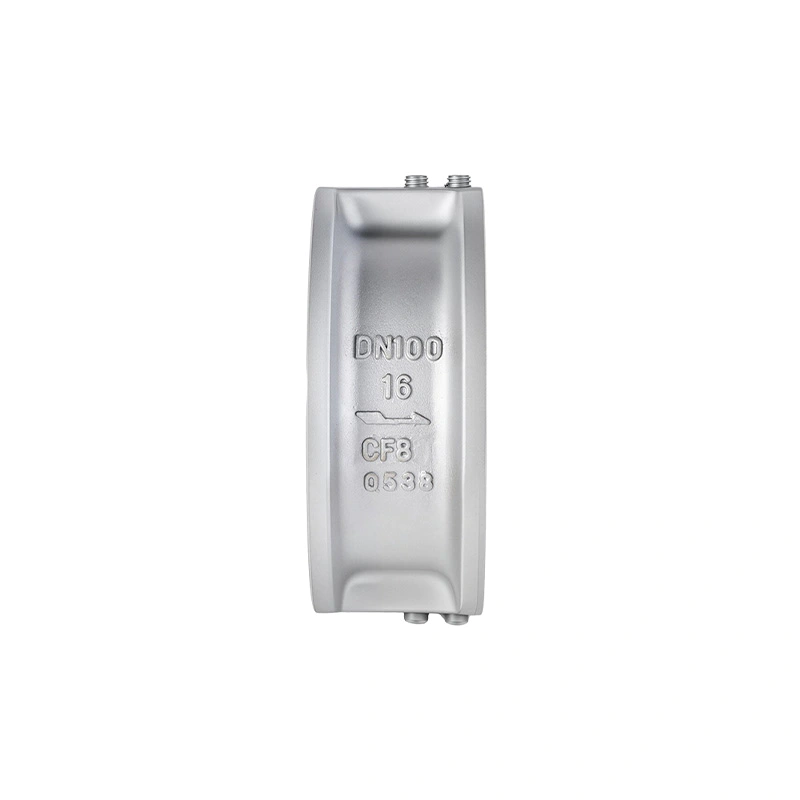

Серия H76 специально разработана для трубопроводов с высокой пропускной способностью —DN40 и выше—, где пространство для установки ограничено. Он оснащен двухдисковым симметричным механизмом поворота в сочетании с ультратонкой конструкцией крепления в виде пластины, что обеспечивает три основных преимущества: адаптируемость к трубам большого диаметра, чрезвычайно низкое сопротивление потоку и плавное, стабильное открытие и закрытие. Диски клапана состоят из пары симметричных изогнутых пластин, которые синхронно вращаются вокруг центрального двухштифтового вала; после полного открытия диски прилегают вплотную к внутренней стенке корпуса клапана, обеспечивая беспрепятственный путь потока.
| Особенности дизайна: Испытания и проверки: GB/T 13927-2022, API598 |
![]() |
Основные части и материалы
| ЭЛЕМЕНТ | ЧАСТЬ | ОСНОВНОЙ МАТЕРИАЛ |
| 1 | Тело | CF8 CF3 CF8M CF3M WCB |
| 2 | Диск | CF8 CF3 CF8M CF3M WCB |
| 3 | Нажимное кольцо | CF8 CF3 CF8M CF3M WCB |
| 4 | Пружинная шайба | Нержавеющая сталь |

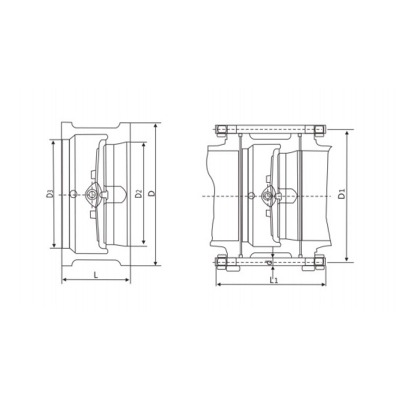

Основные размеры (PN10-PN16)
| ДН | Л | Д | Д3 | Д2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 60 | 92 | 46 | 41 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 60 | 105 | 75 | 52 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 65 | 67 | 127 | 92 | 66 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | 73 | 140 | 92 | 82 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 100 | 73 | 160 | 112 | 102 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 125 | 86 | 199 | 145 | 125 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 150 | 98 | 218 | 169 | 152 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 200 | 127 | 272 | 212 | 201 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 250 | 146 | 328 | 259 | 250 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 300 | 181 | 380 | 310 | 302 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 350 | 184 | 438 | 368 | 348 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 400 | 191 | 488 | 419 | 400 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 450 | 203 | 542 | 455 | 450 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 500 | 219 | 597 | 505 | 500 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 600 | 222 | 698 | 605 | 600 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 700 | 305 | 811 | 700 | 698 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 800 | 305 | 918 | 800 | 796 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 900 | 368 | 1018 | 903 | 898 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1000 | 432 | 1124 | 1055 | 1050 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1200 | 524 | 1340 | 1205 | 1200 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Приведенные выше размеры приведены только для справки.
