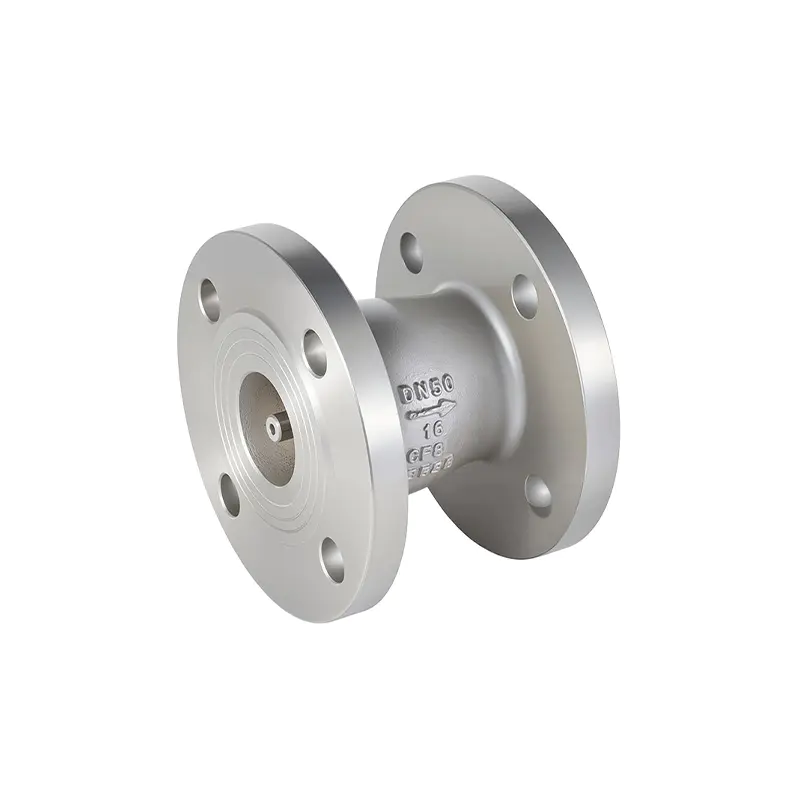

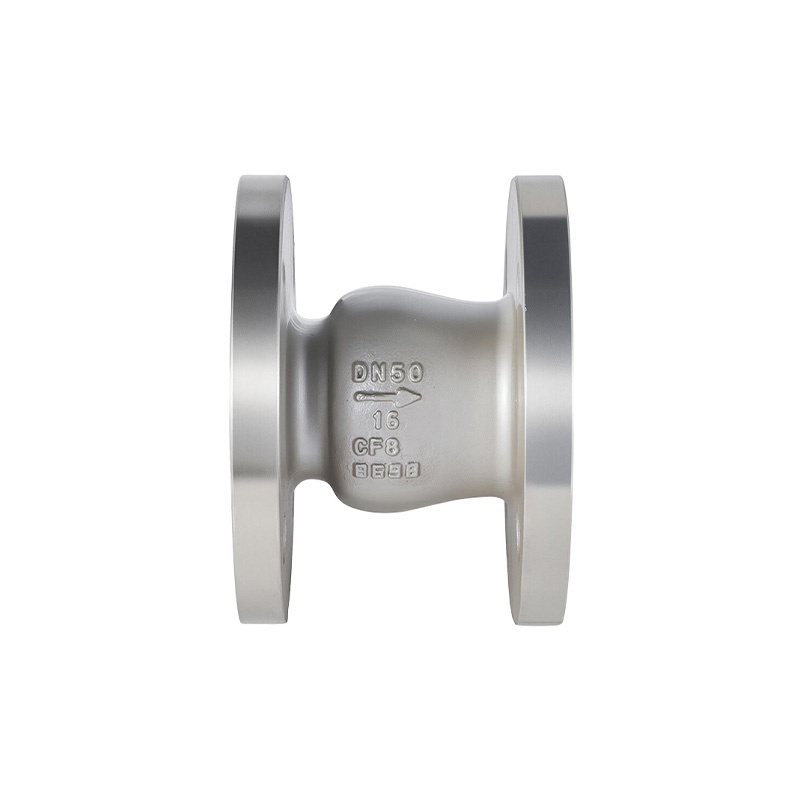

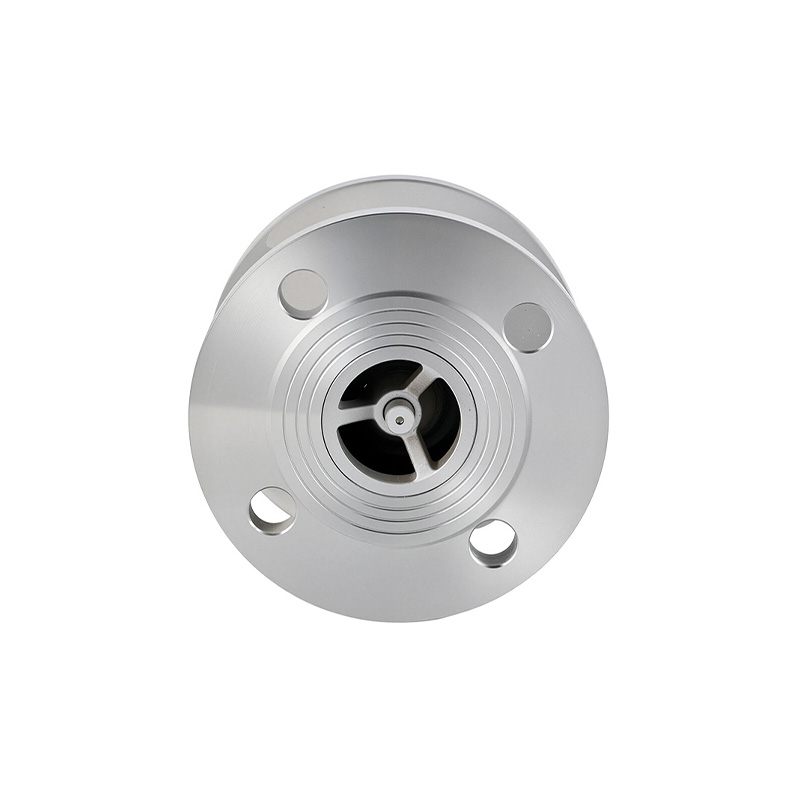

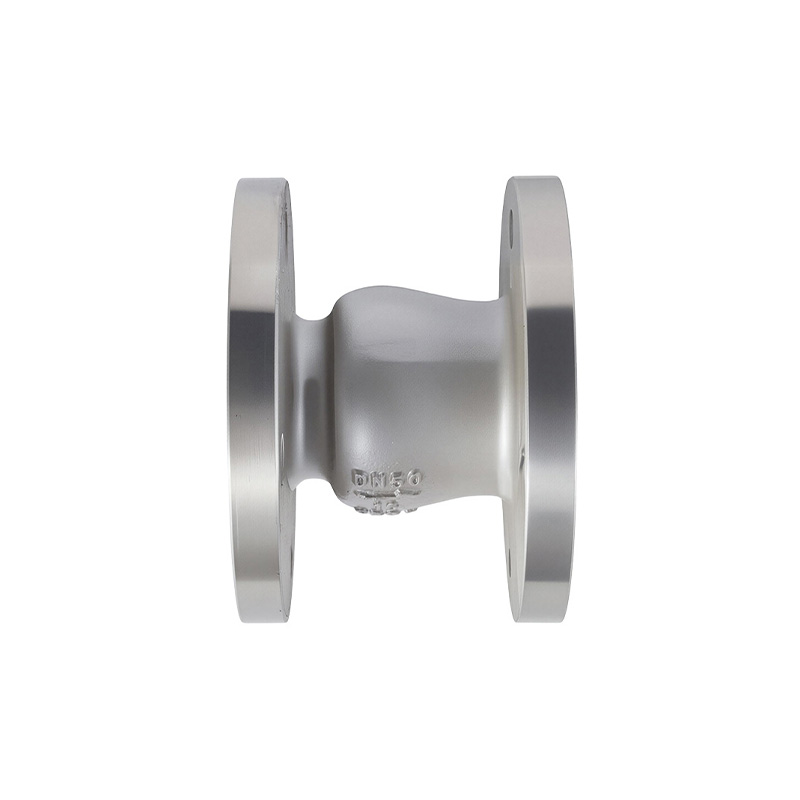

Бесшумный подъемный обратный клапан HC42X имеет вертикальную подъемную конструкцию в сочетании с мягкой амортизирующей конструкцией. Он работает, используя давление текущей среды для ее открытия и закрытия, одновременно используя вес самого диска клапана для облегчения постепенного и мягкого закрытия. Такая конструкция гарантирует, что вся операция не будет связана с резким ударом металла о металл, тем самым эффективно регулируя однонаправленный поток среды, одновременно обеспечивая бесшумную работу и предотвращая гидравлические удары. Основной принцип работы клапана основан на двух ключевых процессах: плавном открытии при прямом потоке и бесшумном, мягком закрытии при обратном потоке. Он идеально подходит для вертикальных трубопроводных систем, где среда течет вверх.
| Номинальный диаметр | Длина | Размеры соединения (стандартные значения) Стандарт фланца: Министерство химической промышленности 20592 | ||||||||
| 1,0 МПа | 1,6 МПа | 2,5 МПа | ||||||||
| мм | Л | Д | Д1 | нд | Д | Д1 | нд | Д | Д1 | нд |
| 40 | 120 | 150 | 110 | 4-18 | 150 | 110 | 4-18 | 150 | 110 | 4-18 |
| 50 | 121 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
| 65 | 146 | 185 | 145 | 8-18 | 185 | 145 | 8-18 | 185 | 145 | 8-18 |
| 80 | 181 | 200 | 160 | 8-18 | 200 | 160 | 8-18 | 200 | 160 | 8-18 |
| 100 | 231 | 220 | 180 | 8-18 | 220 | 180 | 8-18 | 235 | 190 | 8-22 |
| 125 | 258 | 250 | 240 | 8-18 | 250 | 240 | 8-18 | 270 | 220 | 8-26 |
| 150 | 269 | 285 | 240 | 8-22 | 285 | 240 | 8-22 | 300 | 250 | 8-26 |
| 200 | 298 | 340 | 295 | 12-22 | 340 | 295 | 12-22 | 360 | 310 | 12-22 |
| 250 | 327 | 395 | 350 | 12-22 | 405 | 355 | 12-26 | 425 | 370 | 12-30 |
| 300 | 360 | 445 | 400 | 12-22 | 460 | 410 | 12-26 | 485 | 430 | 16-30 |
| 350 | 384 | 505 | 460 | 16-22 | 520 | 470 | 16-26 | 555 | 490 | 16-33 |
| 400 | 413 | 565 | 515 | 16-26 | 580 | 525 | 16-30 | 620 | 550 | 16-36 |
| 450 | 469 | 615 | 565 | 20-26 | 640 | 585 | 20-30 | 670 | 600 | 20-36 |
| 500 | 515 | 670 | 620 | 20-26 | 715 | 650 | 20-33 | 730 | 660 | 20-36 |
Приведенные выше размеры приведены только для справки.
