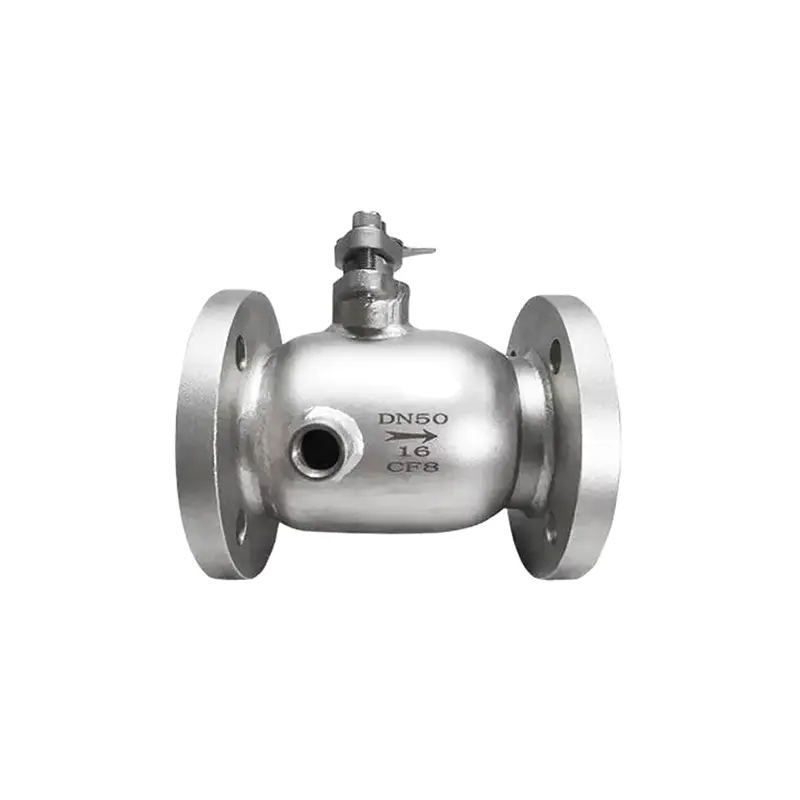

Шаровой кран с рубашкой предназначен для применения в трубопроводах, где требуется контроль температуры и сохранение тепла во время работы с жидкостями. В клапане используется цельная литая и сварная конструкция, при этом конструкция рубашки учитывается в процессе сварки для сохранения структурной целостности. По желанию заказчика может быть оснащен сиденьями с металлическим или мягким сиденьем. Клапан поддерживает как ручное, так и автоматическое управление, обеспечивая гибкие возможности управления различными технологическими системами.
Выбранные литейные материалы обеспечивают подходящую основу для конструкции промышленной арматуры, а интегрированная литая и сварная конструкция обеспечивает стабильную работу в трубопроводах с рубашкой. Нагревательная или изоляционная рубашка может быть оснащена индивидуальными входными и выходными соединениями для жидкости в соответствии с требованиями заказчика к трубопроводам и процессу. Это позволяет нагревательной или поддерживающей температуру среде циркулировать вокруг корпуса клапана и помогает адаптировать клапан к конкретным условиям терморегулирования.
Шаровой кран с рубашкой подходит для химической обработки, систем термической жидкости, нефтехимической промышленности и других промышленных трубопроводов, где необходимо поддерживать температуру жидкости во время транспортировки или регулирования потока. Услуги OEM и ODM доступны для поддержки индивидуальных размеров клапанов, материалов седел, конфигураций рубашек, впускных и выпускных соединений жидкости, методов работы и других требований, специфичных для проекта.
| Номинальный диаметр Ду (жесткая печать) | L | D | Д1 | Д2 | B | F | Z-φd | 2-Г |
| 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4- φ 14 | 3/8 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-φ14 | 3/8 |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-φ14 | 1/2 |
| 32 | 165 | 140 | 100 | 78 | 16 | 2 | 4-φ18 | 1/2 |
| 40 | 180 | 150 | 110 | 85 | 16 | 3 | 4-φ18 | 1/2 |
| 50 | 200 | 165 | 125 | 100 | 16 | 3 | 4-φ18 | 1/2 |
| 65 | 220 | 185 | 145 | 120 | 18 | 3 | 4-φ18 | 1/2 |
| 80 | 250 | 200 | 160 | 135 | 20 | 3 | 8- φ 18 | 1/2 |
| 100 | 280 | 220 | 180 | 155 | 20 | 3 | 8-φ18 | 1/2 |
| 125 | 320 | 250 | 210 | 185 | 22 | 3 | 8-φ18 | 3/4 |
| 150 | 360 | 285 | 240 | 210 | 22 | 3 | 8-φ23 | 3/4 |
| 200 | 400 | 340 | 295 | 265 | 26 | 3 | 12- φ 23 | 3/4 |
