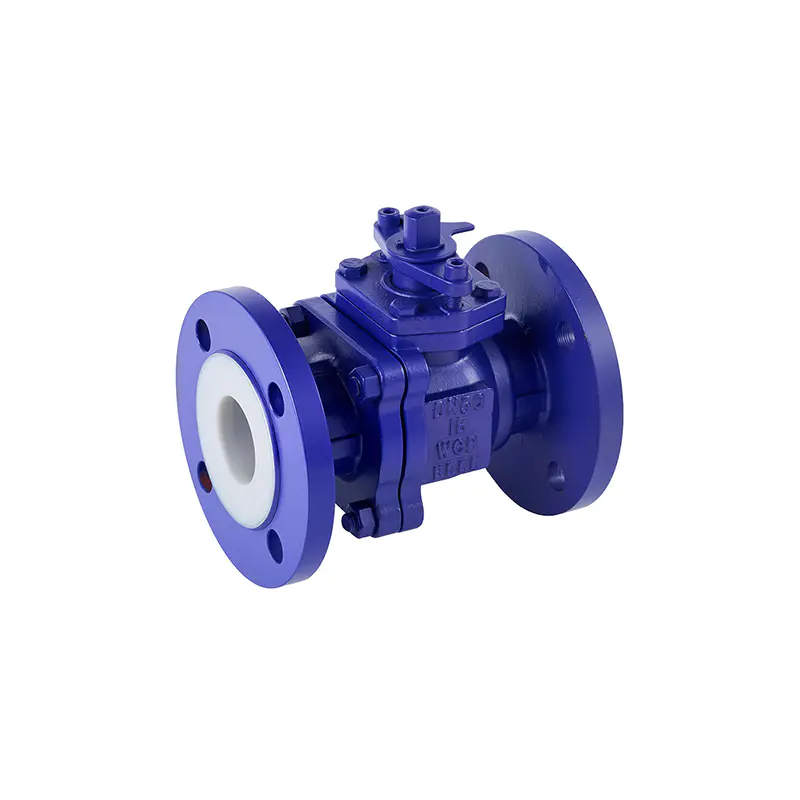

Шаровой клапан с футеровкой из фтора

Name: Шаровой клапан с футеровкой из фтора
Brand: Zhongchi Valve Group Co., Ltd.

Шаровой кран с фторсодержащей футеровкой — это коррозионностойкий фланцевый шаровой кран, предназначенный для трубопроводных систем низкого давления, работающих с агрессивными химическими средами. При стандартном рабочем давлении до 1,6 МПа все внутренние поверхности корпуса клапана, контактирующие со средой, цельно облицованы фторопластом ПТФЭ, Ф4, Ф46 или ПФА. Эта футеровка изолирует агрессивные среды, такие как кислоты, щелочи и органические растворители, от основания корпуса клапана, помогая предотвратить коррозию, ржавчину и утечки. Конструкция плавающего шара с мягким седлом из фторопласта обеспечивает герметичность и отсутствие утечек.

Встроенная фторопластовая облицовка обеспечивает постоянную защиту внутренних поверхностей, подвергающихся воздействию технологической среды, что делает клапан пригодным для суровых коррозионных условий эксплуатации. По сравнению с конструкциями клапанов без футеровки, конструкция с футеровкой из фтора уменьшает прямой контакт между агрессивными жидкостями и материалом корпуса клапана, помогая поддерживать надежность уплотнения и эксплуатации в химической промышленности. Конструкция с плавающим шаром обеспечивает герметичное закрытие, а фланцевое соединение облегчает установку в совместимых промышленных трубопроводных системах.

Шаровой кран с футеровкой из фтора широко используется в химической обработке, работе с кислотами и щелочами, трубопроводах с органическими растворителями, очистке сточных вод и других системах с агрессивными жидкостями низкого давления. Услуги OEM и ODM доступны для поддержки индивидуальных размеров клапанов, материалов футеровки, конфигураций фланцев, номинальных давлений, уплотнительных конструкций и других требований, специфичных для проекта.

Свяжитесь с нами

ПРЕДЫДУЩИЙ:Шаровой клапан с рубашкой СЛЕДУЮЩИЙ:Трехкомпонентный фланцевый шаровой клапан

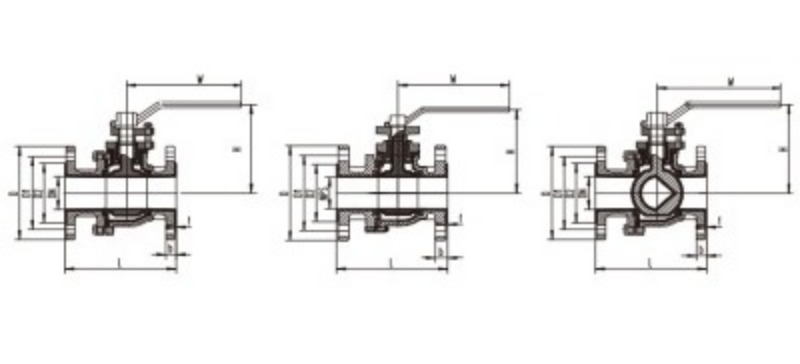

Спецификация
Свяжитесь с нами

Номинальный диаметр		Основные размеры							Ссылка
DN	НПС	L	D	Д1	Д2	f	b	z-Φd	Д0	H
Ру1,6МПа
15	1/2	140	95	65	45	3	15	4-14	140	90
20	3/4	140	105	75	55	3	16	4-14	140	100
25	1	150	115	85	65	3	16	4-14	180	105
32	1 1/4	165	140	100	75	3	16	4-18	180	120
40	1 1/2	180	150	110	85	3	17	4-18	225	140
50	2	200	165	125	100	3	18	4-18	225	150
65	2 1/2	220	185	145	120	3	20	4-18	360	160
80	3	250	200	160	135	3	22	8-18	420	215
100	4	280	220	180	155	3	24	8-18	420	240
125	5	320	250	210	185	4	26	8-18	520	250
150	6	360	285	240	210	4	28	8-23	520	290
200	8	400/457	340	295	265	4	30	12-23	240	340
250	10	533	405	355	320	5	30	12-25	240	380
300	12	610	460	410	375	5	30	12-25	280	450

Приведенные выше размеры приведены только для справки.
