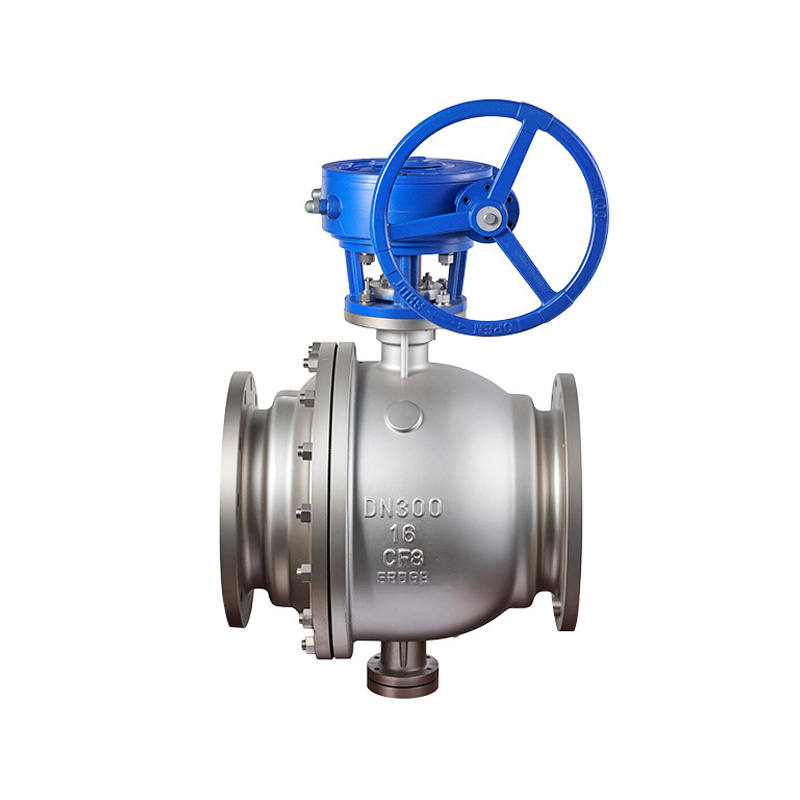

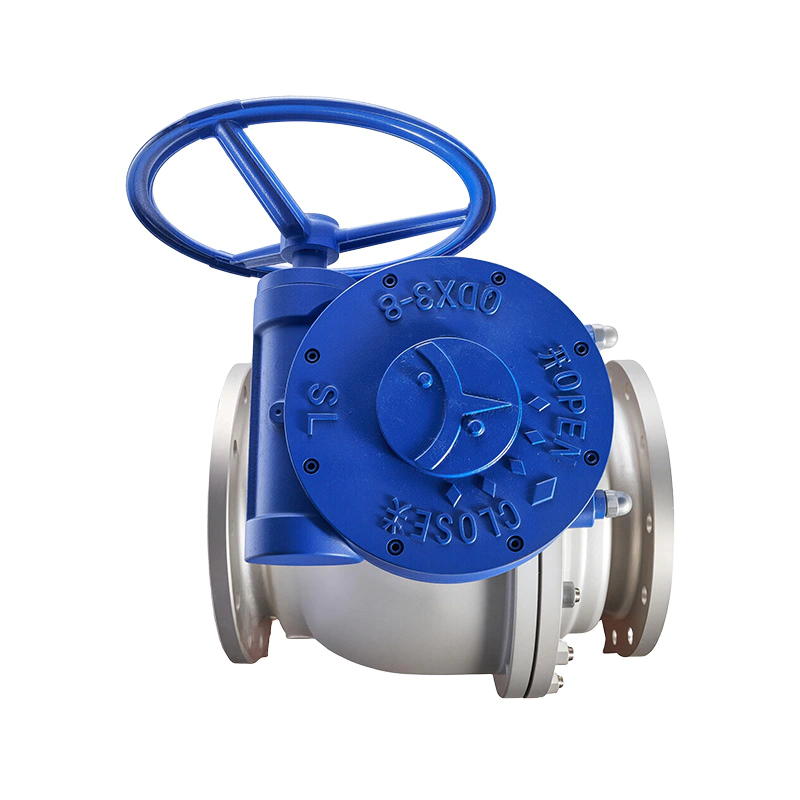

В отличие от конструкции плавающих шаровых кранов, в которых у шара отсутствует фиксированная ось, основное преимущество шарового крана с мягким седлом на цапфе заключается в его **конструкции с фиксированным шаром**. В этой конфигурации шар закреплен внутри корпуса клапана с помощью верхней и нижней цапф; во время работы шар остается неподвижным относительно корпуса клапана, вращаясь исключительно вокруг своей неподвижной оси. Такая конструкция значительно повышает точность работы и стабильность клапана. Кроме того, этот конструктивный подход эффективно решает проблемы, такие как смещение шара и неравномерный износ уплотнительных поверхностей, которые могут возникнуть в плавающих шаровых кранах в условиях эксплуатации при высоком давлении или большом проходном диаметре.
| Особенности дизайна: Фланцевые концы: ДЖБ/Т 79-2015, ГБ/Т 9124.1-2019 Тестирование и проверка: ГБ/Т 26480-2011, ГБ/Т 13927-2022 ДЖБ/Т 9092-1999 Применимая среда: Вода, нефть, газ и т. д. | |
Основные детали и материалы
| ПУНКТ | ЧАСТЬ | ОСНОВНОЙ МАТЕРИАЛ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Тело | CF8 CF8M CF3M WCB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Капот | CF8 CF8M CF3M WCB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Мяч | 304 316 316Л | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Стебель | F304 F316 F316L 2Cr13 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Седло клапана | ПТЭЭ РПТФЭ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Болт | Б8 Б7 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Гайка | А194-8 2Н | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Упаковка | Гибкий графит из ПТФЭ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||

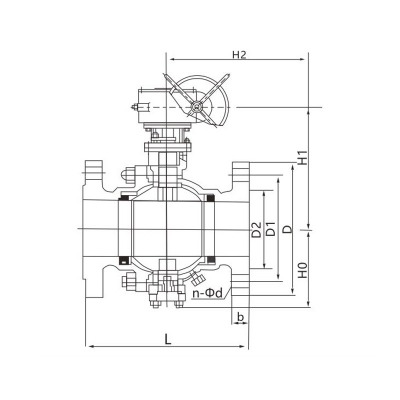

Основные размеры (PN16) GB/T 9124.1-2019
| РАЗМЕР | L | D | Д1 | Д2 | b | n-Φd | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 150 | 394 | 285 | 240 | 212 | 22 | 8-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 200 | 457 | 340 | 295 | 268 | 24 | 12-Φ22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 250 | 533 | 405 | 355 | 320 | 26 | 12-Φ26 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 300 | 610 | 460 | 410 | 378 | 28 | 12-Φ26 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 350 | 686 | 520 | 470 | 438 | 30 | 16-Φ26 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 400 | 762 | 580 | 525 | 490 | 32 | 16-Φ30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 450 | 864 | 640 | 585 | 550 | 40 | 20-Φ30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 500 | 914 | 715 | 650 | 610 | 44 | 20-Φ33 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 600 | 1067 | 840 | 770 | 725 | 54 | 20-Φ36 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Приведенные выше размеры приведены только для справки.
