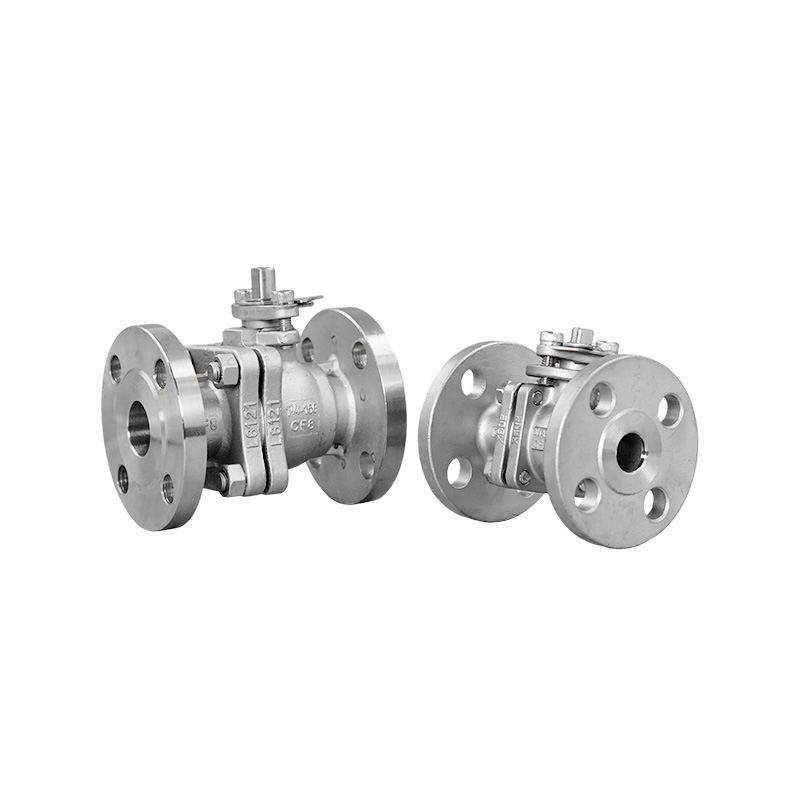

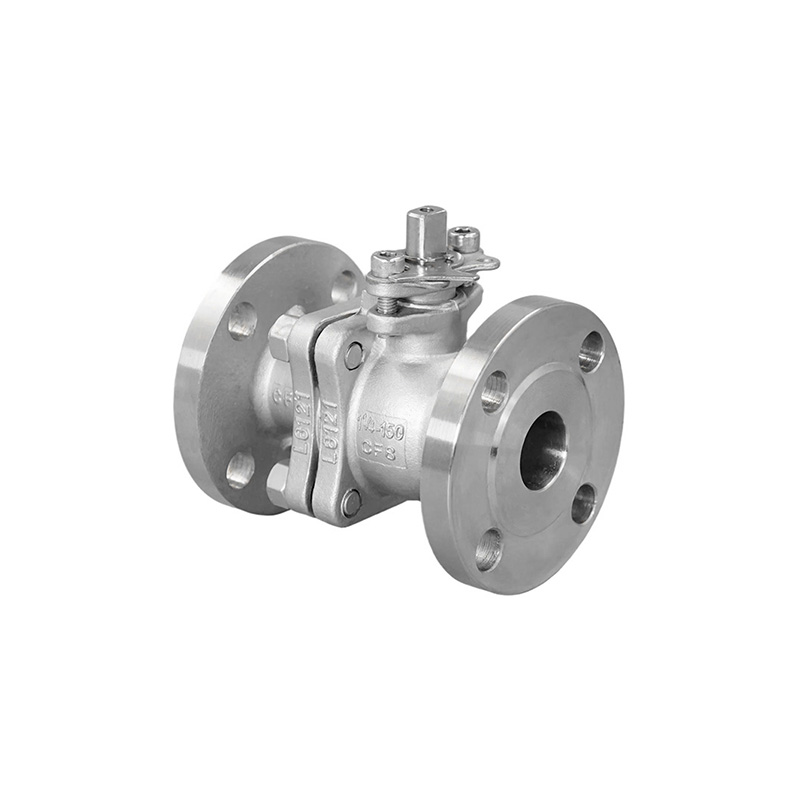

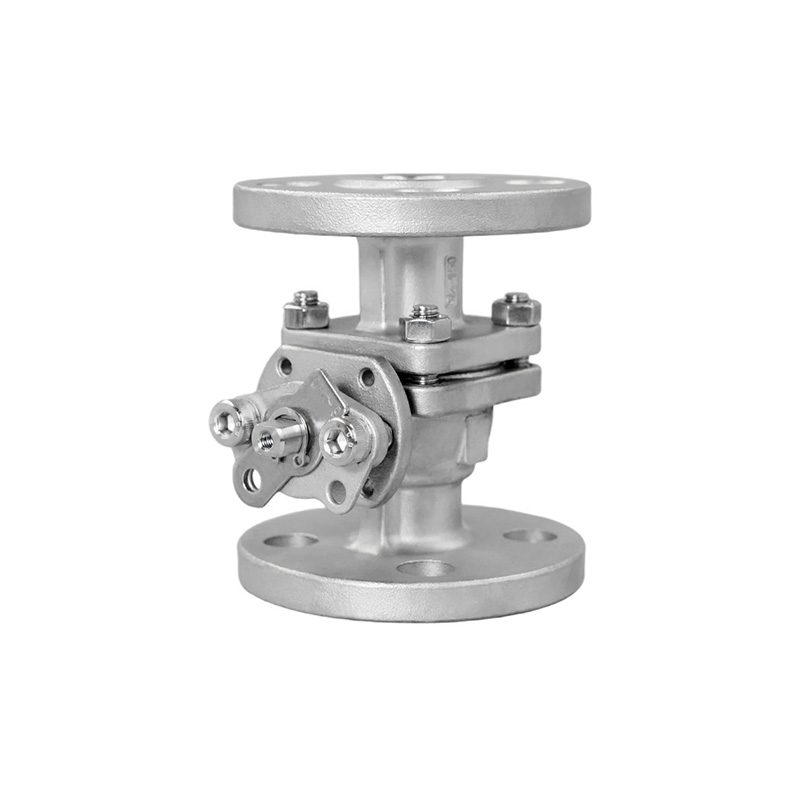

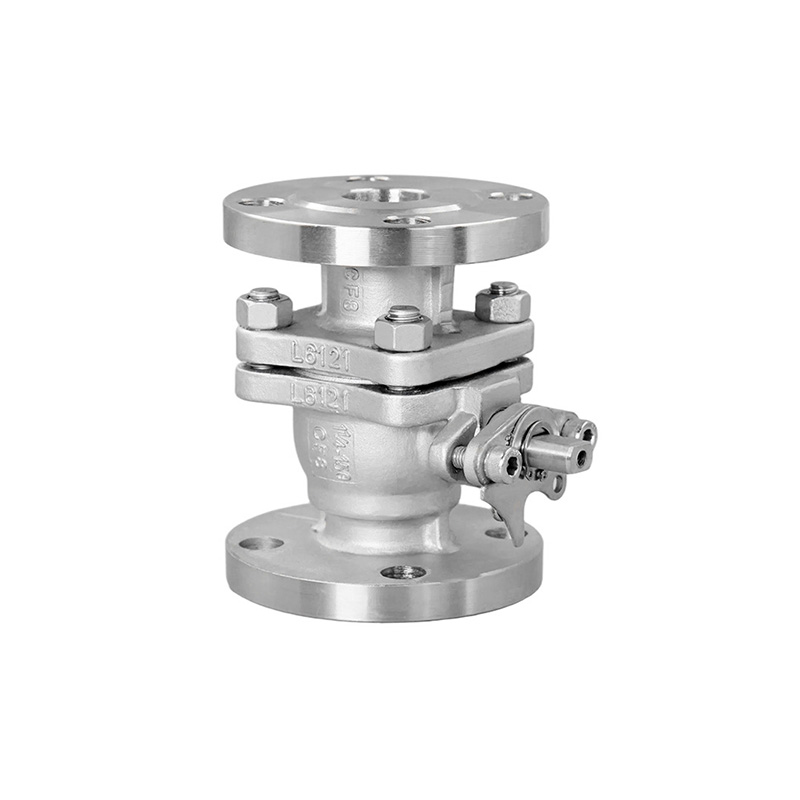

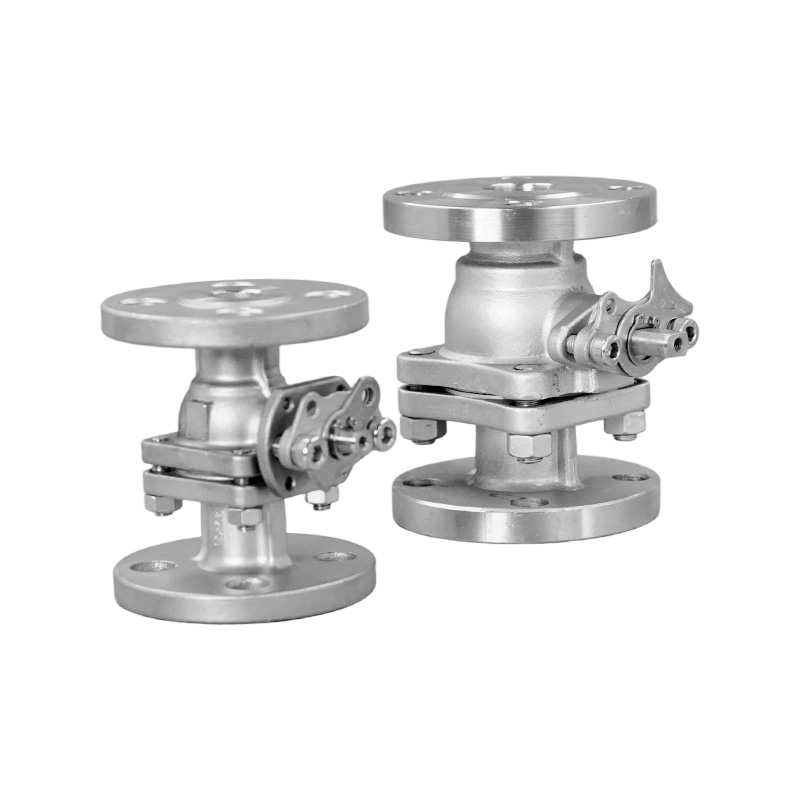

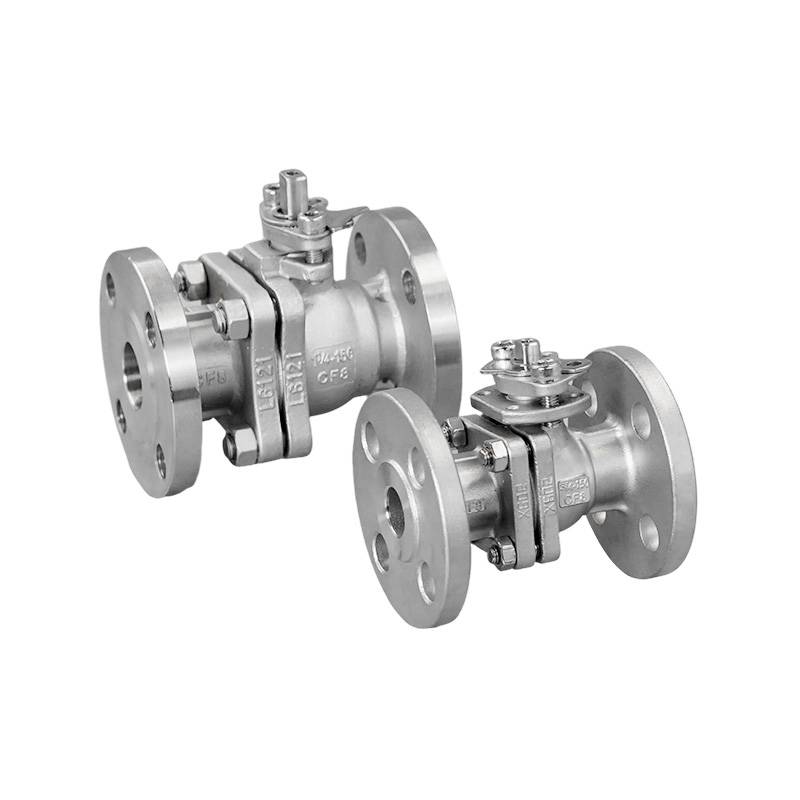

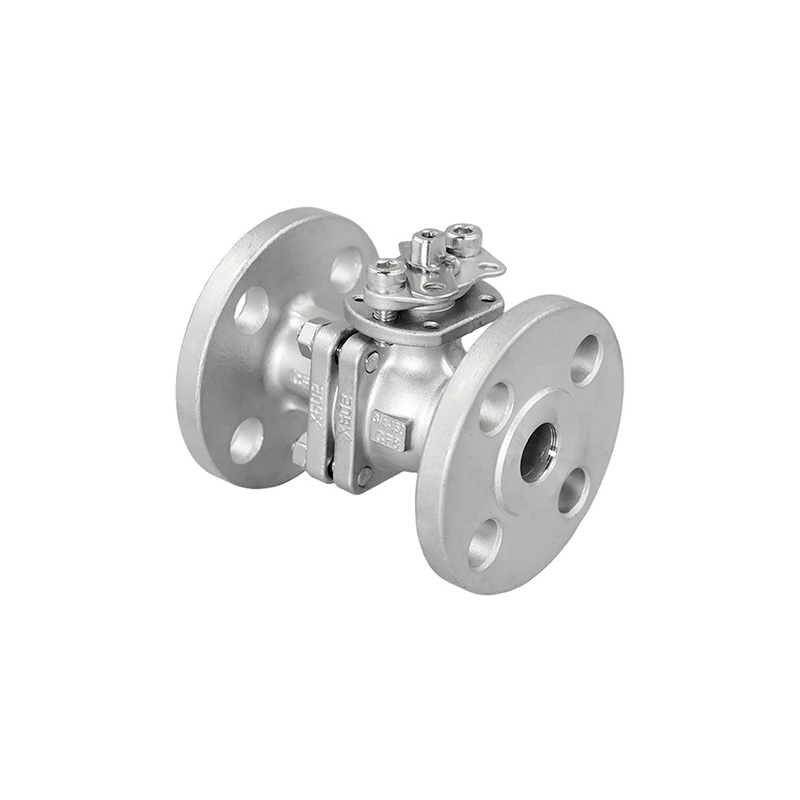

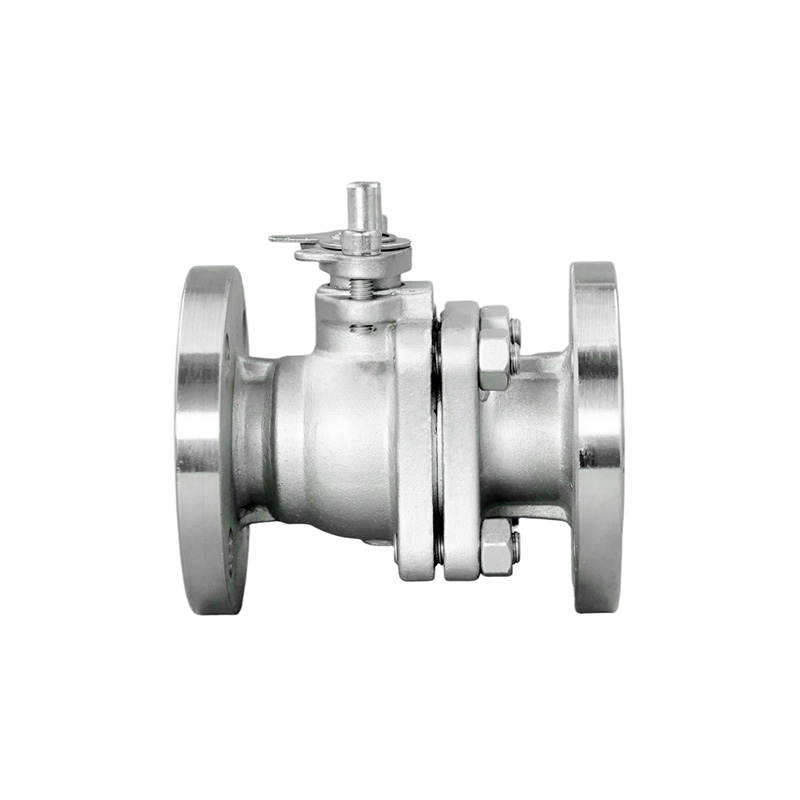

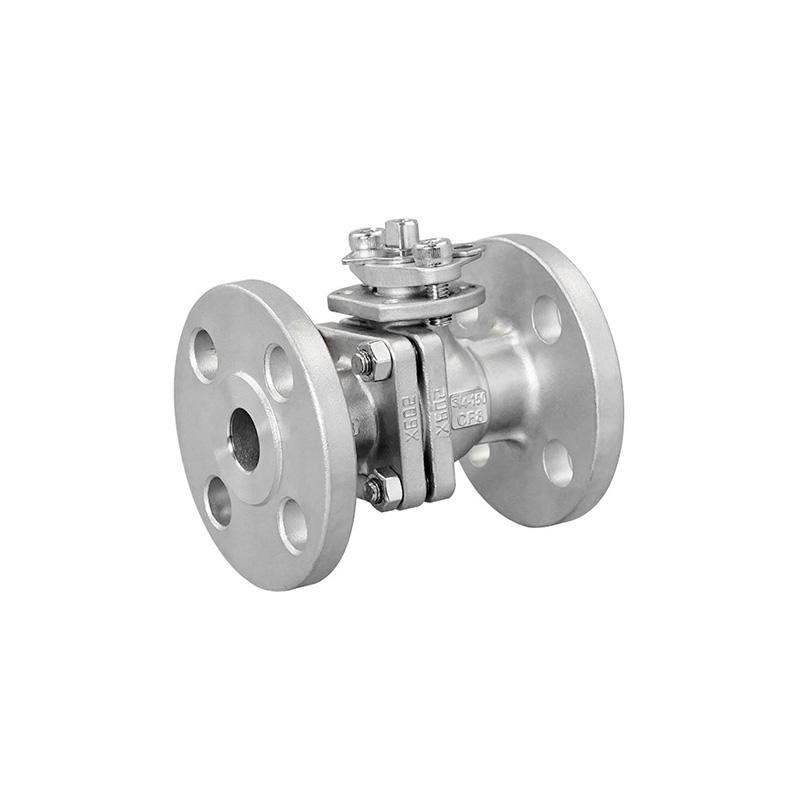

Седло клапана выполнено из армированного ПТФЭ, имеет классическую конструкцию с плавающим шаром с мягким седлом, а размеры фланцевых соединений соответствуют ASME B16.5 или ANSI B16.5. Расчетное давление: 150 фунтов, 300 фунтов.
| Особенности дизайна: Стандарт дизайна: API 608, API 6D, ASME B16.34 Фланцевые концы: АСМЭ Б16.5, АНСИ Б16.5 Тестирование и проверка: API598 Применимая среда: Вода, нефть, газ и т. д. | |
Основные детали и материалы
| ПУНКТ | ЧАСТЬ | ОСНОВНОЙ МАТЕРИАЛ | |||||||||||||||||||||||||||||||||||||||||||||
| 1 | Тело | CF8 CF3M ВКБ | |||||||||||||||||||||||||||||||||||||||||||||
| 2 | Капот | CF8 CF3M ВКБ | |||||||||||||||||||||||||||||||||||||||||||||
| 3 | Мяч | 304 316Л | |||||||||||||||||||||||||||||||||||||||||||||
| 4 | Стебель | F304 F316L 2Кр13 | |||||||||||||||||||||||||||||||||||||||||||||
| 5 | Седло клапана | ПТФЭ РПТФЭ | |||||||||||||||||||||||||||||||||||||||||||||
| 6 | Прокладка | ПТФЭ РПТФЭ | |||||||||||||||||||||||||||||||||||||||||||||
| 7 | Болт | Б8 Б7 | |||||||||||||||||||||||||||||||||||||||||||||
| 8 | Гайка | А194-8 2Н | |||||||||||||||||||||||||||||||||||||||||||||
| 9 | Упаковка | ПТФЭ РПТФЭ | |||||||||||||||||||||||||||||||||||||||||||||
| 10 | Упаковка Gland | CF8 ВКБ | |||||||||||||||||||||||||||||||||||||||||||||
| 11 | Упаковка Bolt | Б8 Б7 | |||||||||||||||||||||||||||||||||||||||||||||
| 12 | Лист позиционирования | 304 углеродистая сталь | |||||||||||||||||||||||||||||||||||||||||||||
| 13 | Ручка | ВКБ Алюминиевый сплав | |||||||||||||||||||||||||||||||||||||||||||||

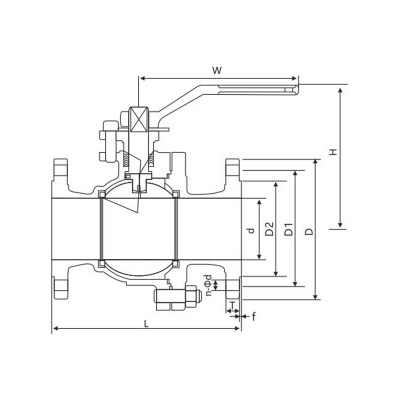

Основные размеры
| РАЗМЕР | Класс 150 фунтов | Класс 300LB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| d | L | D | Д1 | Д2 | T | f | n-Φd | d | L | D | Д1 | Д2 | T | f | n-Φd | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/2" | 15 | 108 | 90 | 88.9 | 60.3 | 34.9 | 8 | 2 | 4-Φ16 | 15 | 140 | 95 | 95.3 | 66.7 | 34.9 | 12.7 | 2 | 4-Φ16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/4" | 20 | 117 | 100 | 98.6 | 69.9 | 42.9 | 8.9 | 2 | 4-Φ16 | 20 | 152 | 115 | 117.3 | 82.6 | 42.9 | 14.3 | 2 | 4-Φ19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1" | 25 | 127 | 110 | 108 | 79.4 | 50.8 | 9.6 | 2 | 4-Φ16 | 25 | 165 | 125 | 123.9 | 88.9 | 50.8 | 15.9 | 2 | 4-Φ19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/4" | 32 | 140 | 115 | 117.3 | 88.9 | 63.5 | 11.2 | 2 | 4-Φ16 | 32 | 178 | 135 | 133.3 | 98.4 | 63.5 | 17.5 | 2 | 4-Φ19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/2" | 40 | 165 | 125 | 127 | 98.4 | 73 | 12.7 | 2 | 4-Φ16 | 40 | 190 | 155 | 155.4 | 114.3 | 73 | 19.1 | 2 | 4-Φ22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2" | 50 | 178 | 150 | 152.4 | 120.7 | 92.1 | 14.3 | 2 | 4-Φ19 | 50 | 216 | 165 | 165.1 | 127 | 92.1 | 20.7 | 2 | 8-Φ19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2-1/2" | 65 | 190 | 180 | 177.8 | 139.7 | 104.8 | 15.9 | 2 | 4-Φ19 | 65 | 241 | 190 | 190.5 | 149.2 | 104.8 | 23.9 | 2 | 8-Φ22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3" | 80 | 203 | 190 | 190.5 | 152.4 | 127 | 17.5 | 2 | 4-Φ19 | 80 | 283 | 210 | 209.5 | 168.3 | 127 | 27 | 2 | 8-Φ22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4" | 100 | 229 | 230 | 228.6 | 190.5 | 157.2 | 22.3 | 2 | 4-Φ19 | 100 | 305 | 255 | 254 | 200 | 157.2 | 30.2 | 2 | 8-Φ22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 дюймов | 125 | 356 | 255 | 254 | 215.9 | 185.7 | 22.3 | 2 | 8-Φ22 | 125 | 381 | 280 | 279.4 | 235 | 185.7 | 33.4 | 2 | 8-Φ22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 дюймов | 150 | 394 | 280 | 279.4 | 241.3 | 215.9 | 23.9 | 2 | 8-Φ22 | 150 | 403 | 320 | 317.5 | 269.9 | 215.9 | 35 | 2 | 12-Φ22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 дюймов | 200 | 457 | 345 | 342.9 | 298.5 | 269.9 | 27 | 2 | 8-Φ22 | 200 | 502 | 380 | 381 | 330.2 | 269.9 | 39.7 | 2 | 12-Φ25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 дюймов | 250 | 533 | 405 | 406.4 | 362 | 323.8 | 28.6 | 2 | 12-Φ25 | 250 | 568 | 445 | 444.5 | 387.4 | 323.8 | 46.1 | 2 | 16-Φ29 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 дюймов | 300 | 610 | 485 | 482.6 | 431.8 | 381 | 30.2 | 2 | 12-Φ25 | / | / | / | / | / | / | / | / | / | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Размеры, указанные выше, предназначены только для справки.
