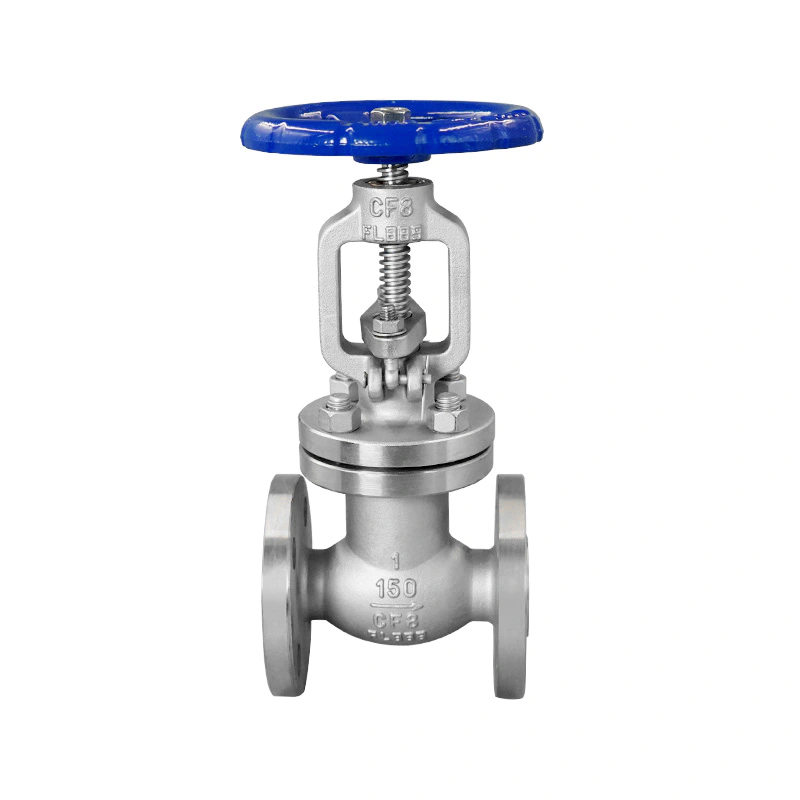

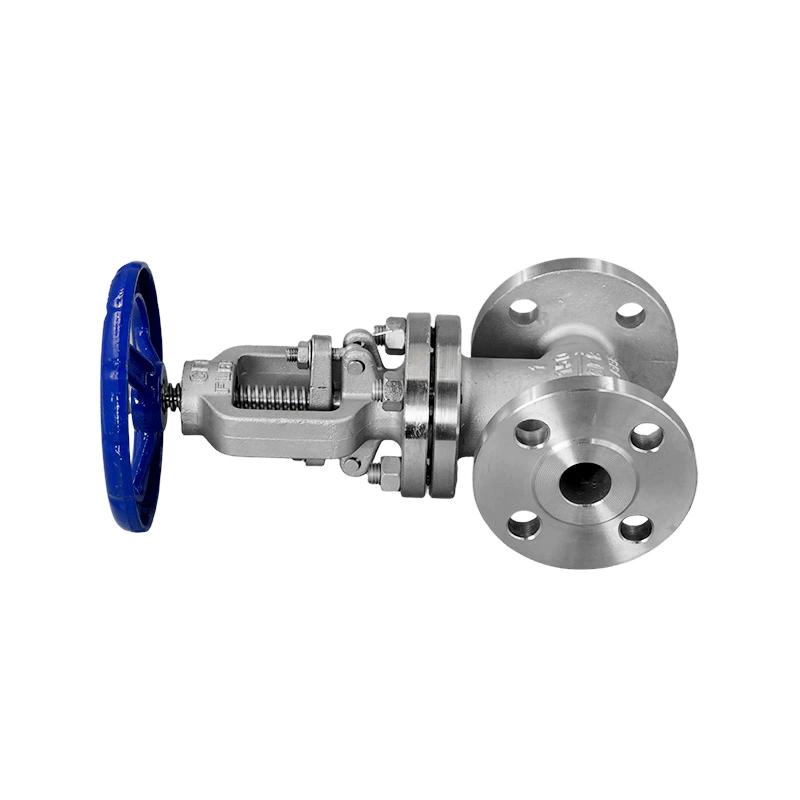

Проходной клапан американского стандарта — это фланцевый седельный клапан, разработанный и изготовленный в соответствии с американскими стандартами ANSI для регулирования расхода в промышленных трубопроводах. Он использует фланцевое соединение и контролирует перекрытие среды и скорость потока посредством вертикального перемещения диска клапана. Конструкция шарового клапана представляет собой практическое решение для трубопроводов, требующих как изоляции, так и регулирования потока.
Конструкция фланцевого конца соответствует стандартам ASME B16.5 и ANSI B16.5, обеспечивая совместимость с соответствующими системами трубопроводов американского стандарта. Диск клапана перемещается вертикально относительно седла клапана, позволяя регулировать канал потока в соответствии с эксплуатационными требованиями. Испытания и проверки проводятся в соответствии со стандартом API 598 для обеспечения контроля качества и проверки работоспособности клапана.
Шаровой клапан американского стандарта подходит для промышленных технологических трубопроводов, систем водоснабжения, химической обработки, нефтегазовой промышленности, производства электроэнергии и других трубопроводных систем, требующих отключения и контроля потока. Услуги OEM и ODM доступны для поддержки индивидуальных размеров клапанов, номинальных давлений, материалов, конфигураций фланцев, методов работы и других требований, специфичных для проекта.
| Особенности дизайна: Фланцевые концы: АСМЭ Б16.5, АНСИ Б16.5 Тестирование и проверка: API 598 | |
Основные детали и материалы
| ПУНКТ | ЧАСТЬ | ОСНОВНОЙ МАТЕРИАЛ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Тело | CF8 CF3 CF8M CF3M WCB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Капот | CF8 CF3 CF8M CF3M WCB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Диск | CF8 CF3 CF8M CF3M WCB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Стебель | F304 F304L F316 F316L 2Cr13 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Стебель Nut | Медный сплав | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Упаковка | Гибкий графит из ПТФЭ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Прокладка | Спиральная прокладка из ПТФЭ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | железа | CF8 CF3 CF8M CF3M WCB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Болт | Б8 Б7 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Гайка | А194-8 2Н | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Маховик | КТ400-17 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

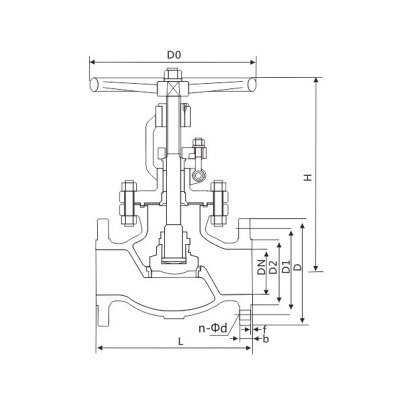

Основные размеры
| РАЗМЕР | Класс 150 фунтов Класс 300 фунтов | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L | D | Д1 | Д2 | b | n-Φd | Д0 | L | D | Д1 | Д2 | b | n-Φd | Д0 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/2" | 108 | 90 | 88.9 | 60.3 | 34.9 | 10 | 4-Φ16 | 120 | 152 | 95 | 95.3 | 66.7 | 34.9 | 14.7 | 4-Φ16 | 140 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/4" | 117 | 100 | 98.6 | 69.9 | 42.9 | 10.9 | 4-Φ16 | 120 | 178 | 115 | 117.3 | 82.6 | 42.9 | 16.3 | 4-Φ19 | 140 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1" | 127 | 110 | 108 | 79.4 | 50.8 | 11.6 | 4-Φ16 | 120 | 203 | 125 | 123.9 | 88.9 | 50.8 | 17.9 | 4-Φ19 | 160 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/4" | 140 | 115 | 117.3 | 88.9 | 63.5 | 13.2 | 4-Φ16 | 160 | 216 | 135 | 133.3 | 98.4 | 63.5 | 19.5 | 4-Φ19 | 200 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/2" | 165 | 125 | 127 | 98.4 | 73 | 14.7 | 4-Φ16 | 160 | 229 | 155 | 155.4 | 114.3 | 73 | 21.1 | 4-Φ22 | 220 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2" | 203 | 150 | 152.4 | 120.7 | 92.1 | 16.3 | 4-Φ19 | 200 | 267 | 165 | 165.1 | 127 | 92.1 | 22.7 | 8-Φ19 | 240 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2-1/2" | 216 | 180 | 177.8 | 139.7 | 104.8 | 17.9 | 4-Φ19 | 220 | 292 | 190 | 190.5 | 149.2 | 104.8 | 25.9 | 8-Φ22 | 260 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3" | 241 | 190 | 190.5 | 152.4 | 127 | 19.5 | 4-Φ19 | 240 | 318 | 210 | 209.5 | 168.3 | 127 | 29.4 | 8-Φ22 | 280 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4" | 292 | 230 | 228.6 | 190.5 | 157.2 | 24.3 | 4-Φ19 | 300 | 356 | 255 | 254 | 200 | 157.2 | 32.2 | 8-Φ22 | 350 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 дюймов | 356 | 255 | 254 | 215.9 | 185.7 | 24.3 | 8-Φ22 | 350 | 400 | 280 | 279.4 | 235 | 185.7 | 35.4 | 8-Φ22 | 350 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 дюймов | 406 | 280 | 279.4 | 241.3 | 215.9 | 25.9 | 8-Φ22 | 350 | 444 | 320 | 317.5 | 269.9 | 215.9 | 37.0 | 12-Φ22 | 400 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 дюймов | 495 | 345 | 342.9 | 298.5 | 269.9 | 29 | 8-Φ22 | 450 | 559 | 380 | 381 | 330.2 | 269.9 | 41.7 | 12-Φ25 | 500 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 дюймов | 622 | 405 | 406.4 | 362 | 323.8 | 30.6 | 12-Φ25 | 500 | 622 | 445 | 444.5 | 387.4 | 323.8 | 48.8 | 16-Φ29 | 550 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 дюймов | 698 | 485 | 482.6 | 431.8 | 381 | 32.2 | 12-Φ25 | 600 | 711 | 521 | 520.7 | 450.8 | 381 | 51.3 | 16-Φ32 | 600 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 дюймов | 787 | 535 | 533.4 | 476.3 | 412.8 | 35.4 | 12-Φ29 | 700 | 838 | 584 | 584.2 | 514.4 | 413 | 54.4 | 20- Φ32 | 700 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 дюймов | 914 | 595 | 596.9 | 539.8 | 469.9 | 37 | 16-Φ29 | 800 | 864 | 648 | 647.7 | 571.5 | 470 | 57.6 | 20-Φ35 | 800 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Размеры, указанные выше, предназначены только для справки.
