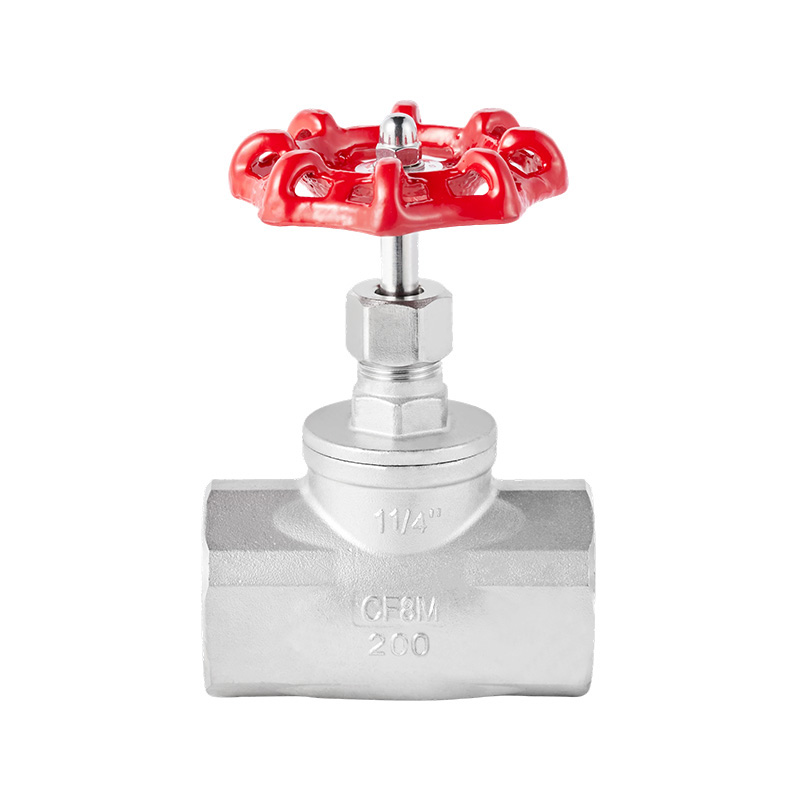

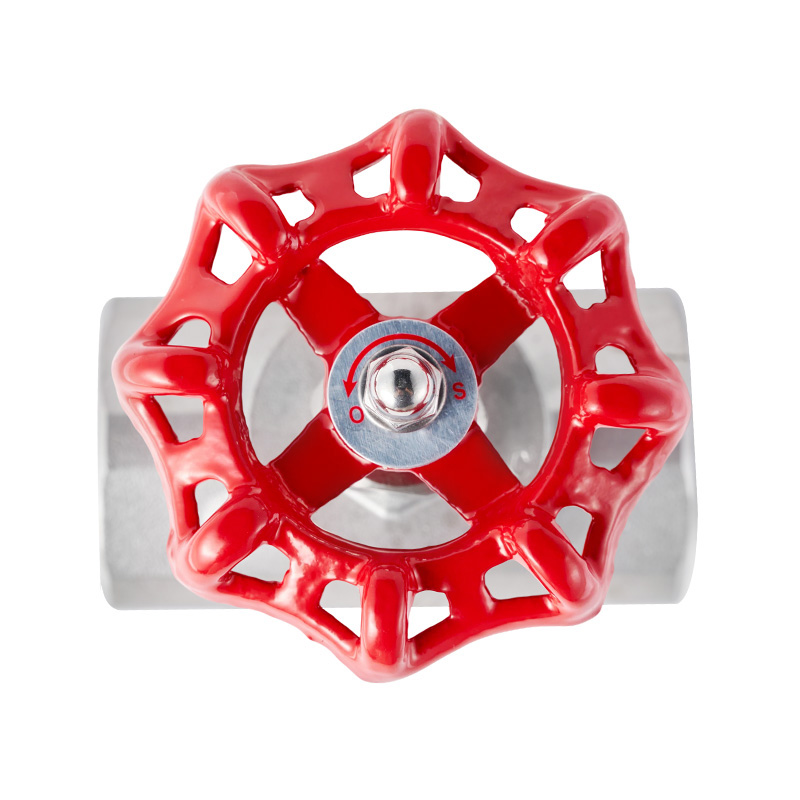

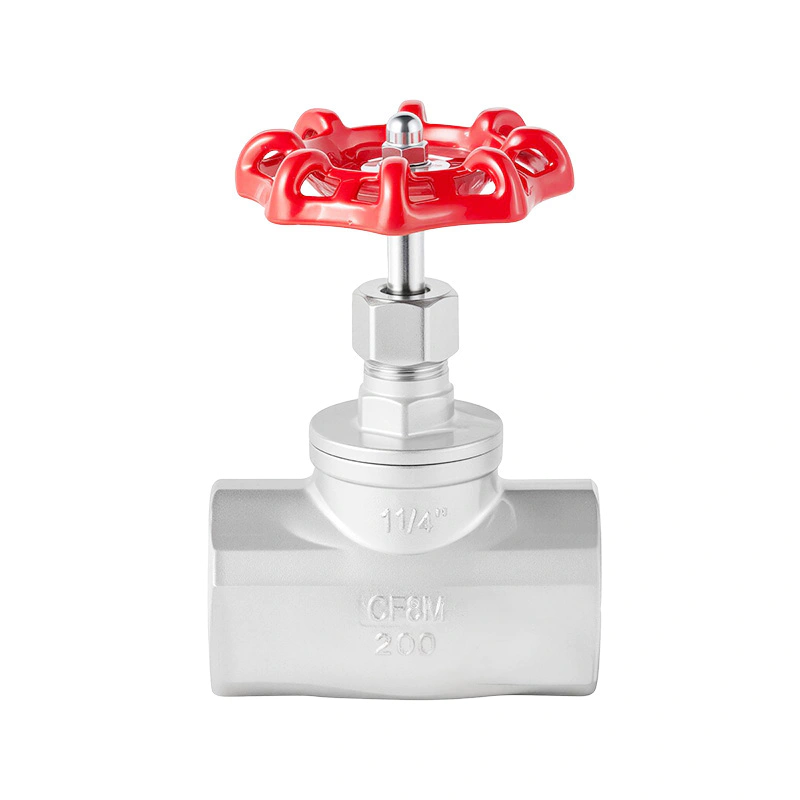

Шаровой клапан с резьбой имеет стандартизированную конструкцию резьбового соединения, которая устраняет необходимость сложной сварки или болтового соединения; монтаж и демонтаж можно производить вручную, что существенно экономит время строительства и трудозатраты.
| Особенности дизайна: Корпус для литья под давлением С ручным управлением Стандарт резьбы: ДНЯО,БСП,БСПТ,ДИН259/2999,Рк,Рп Рабочее давление: 1,6 МПа Применимая температура: -20°К~150°К(280°К) Применимая среда: вода, масло, газ и т. д. | |

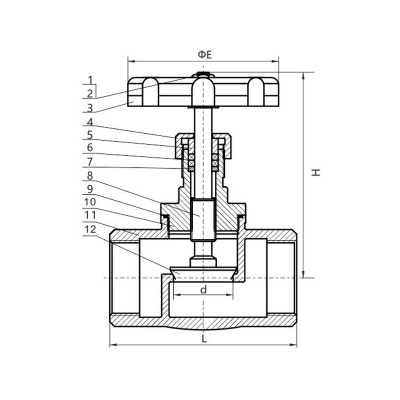

Основные детали и материалы
| ПУНКТ | ЧАСТЬ | ОСНОВНОЙ МАТЕРИАЛ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Гайка | 201 304 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Прокладка | 201 304 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Маховик | КТХ330-08 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Затягивание капота | 201 304 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | железа | 304 316 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Упаковка штока | ПТФЭ РПТФЭ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Прокладка | 304 316 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Стебель | 304 316 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Уплотнительное кольцо | ПТФЭ РПТФЭ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Капот | CF8 CF8M | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Тело | CF8 CF8M | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Диск | 304 316 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
Основные размеры
| РАЗМЕР | d | L | H | ΦЕ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/2" | Ду15 | 15 | 60 | 65 | 100 | 65 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/4" | Ду20 | 20 | 70 | 75 | 110 | 72 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1" | Ду25 | 25 | 80 | 85 | 120 | 79 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/4" | Ду32 | 32 | 90 | 98 | 135 | 95 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/2" | Ду40 | 40 | 104 | 115 | 155 | 95 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2" | Ду50 | 50 | 120 | 135 | 170 | 108 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2-1/2" | Ду65 | 65 | 164 | 220 | 160 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3" | Ду80 | 80 | 189 | / | 160 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Размеры, указанные выше, предназначены только для справки.
