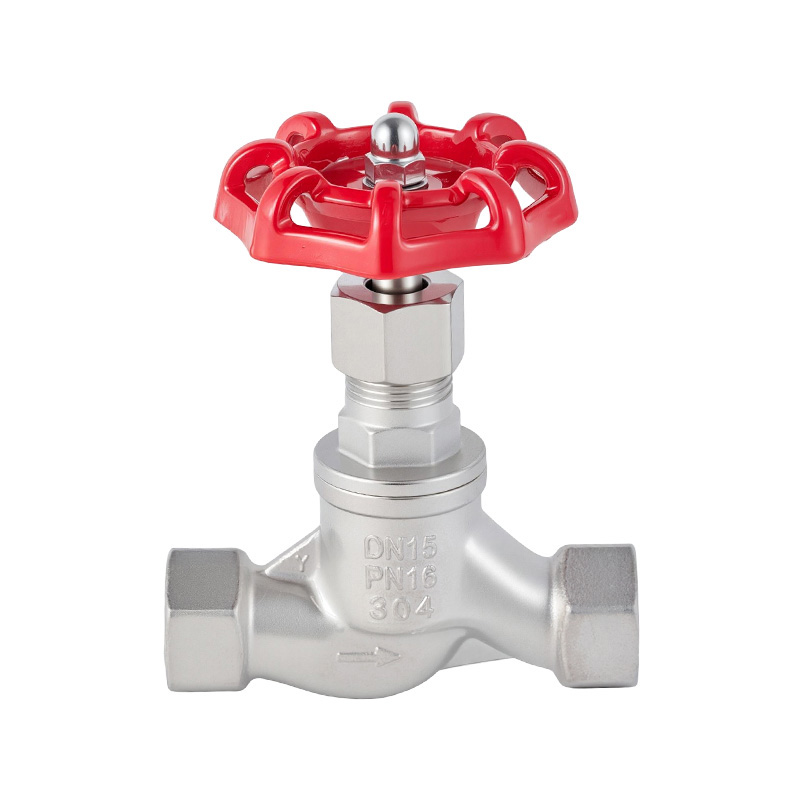

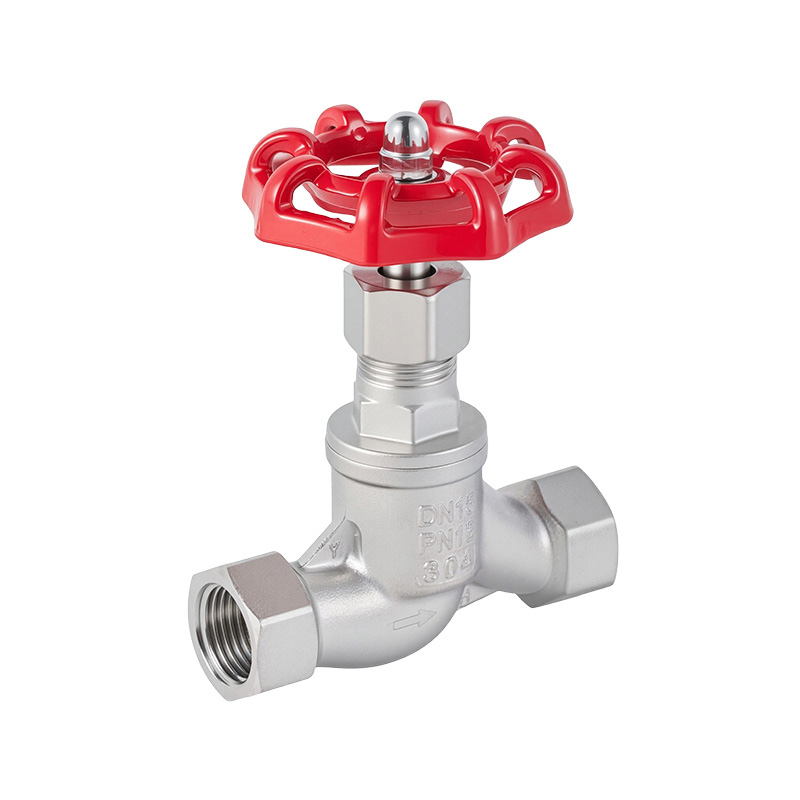

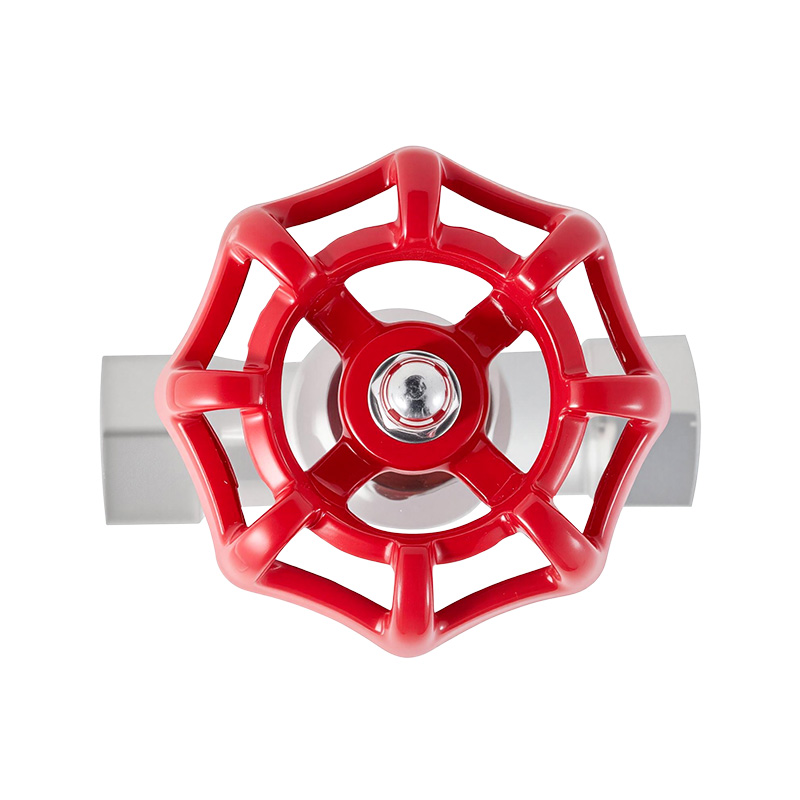

Шаровой клапан с резьбой типа S — это проходной клапан, предназначенный для обычных гражданских и промышленных трубопроводных систем с резьбой. Он имеет цельную обтекаемую конструкцию корпуса клапана S-типа со стандартными внутренними резьбовыми соединениями на обоих концах, что обеспечивает практическое решение для перекрытия трубопровода и регулирования расхода. Резьбовое соединение не требует сварки, что обеспечивает простую установку и надежное позиционирование, сохраняя при этом компактную конфигурацию для стандартных трубопроводов.
Цельный корпус S-типа обеспечивает стабильную конструкцию клапана, а концы с внутренней резьбой обеспечивают удобную разборку во время ремонта, проверки или технического обслуживания трубопровода. По сравнению со сварными методами соединения резьбовая конструкция упрощает монтаж и работу по модификации, что делает клапан подходящим как для новых проектов трубопроводов, так и для модернизации существующих систем. Его конфигурация обеспечивает удобную замену и обслуживание клапана при использовании стандартных резьбовых соединений.
Проходной клапан с резьбой типа S подходит для гражданского водопровода, водоснабжения, промышленных технологических трубопроводов, ремонта трубопроводов и технического обслуживания, требующих резьбового отключения и регулирования расхода. Услуги OEM и ODM доступны для поддержки индивидуальных размеров клапанов, стандартов резьбы, материалов, конфигураций уплотнений, методов работы и других требований, специфичных для проекта.

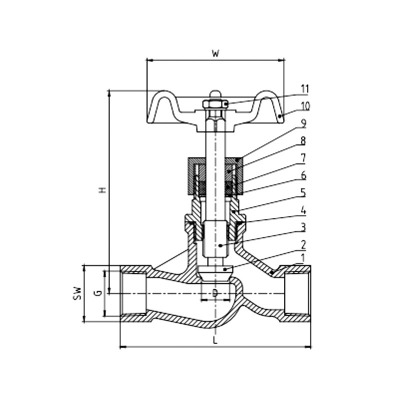

Список материалов
| Нет. | ЧАСТИ | МАТЕРИАЛ |
| 1 | Тело | CF8 |
| 2 | Диск | CF8 |
| 3 | Стебель | СС304 |
| 4 | Прокладка | ПТФЭ |
| 5 | Кепка | CF8 |
| 6 | Плоская прокладка | СС304 |
| 7 | Наполнитель | ПТФЭ |
| 8 | железа | СС304 |
| 9 | железа nut | CF8 |
| 10 | Маховик | ЖЕЛЕЗО |
| 11 | Гайка | СС |

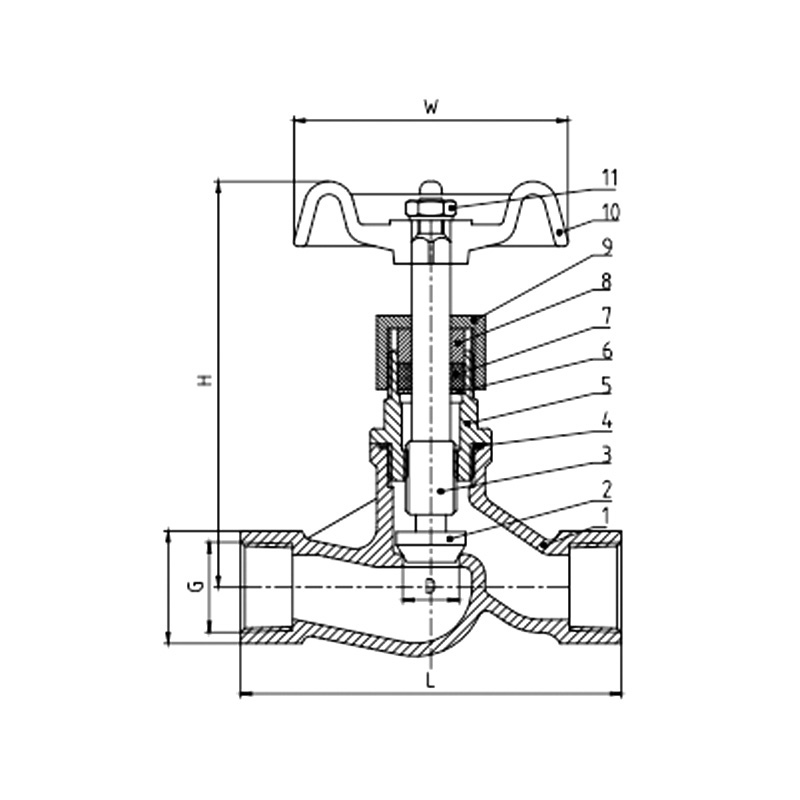

Размеры
| РАЗМЕР | L | D | W | H |
| 1/2" | 88 | 15 | 64 | 100 |
| 3/4" | 98 | 18 | 64 | 110 |
| 1" | 116 | 20 | 71 | 120 |
| 1 1/4 дюйма | 133 | 27 | 96 | 130 |
| 1 1/2" | 164 | 34 | 96 | 150 |
| 2" | 189 | 40 | 107 | 165 |
Приведенные выше размеры приведены только для справки.
