Y-образный фильтр с фторсодержащим покрытием

Главная / Продукция / Фильтрующий клапан / Y-образный фильтр с фторсодержащим покрытием

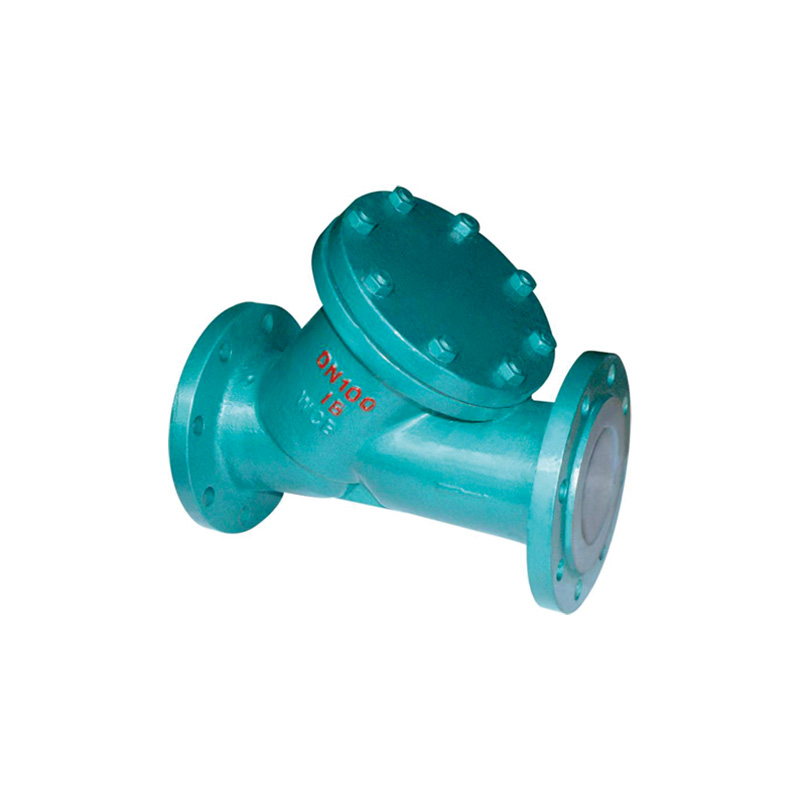

Y-образный фильтр с фторсодержащим покрытием

Name: Y-образный фильтр с фторсодержащим покрытием
Brand: Zhongchi Valve Group Co., Ltd.

Y-образный фильтр с фторовой футеровкой — это трубопроводное фильтрующее устройство, предназначенное для систем, транспортирующих сильнокоррозионные среды. Он удаляет примеси и твердые загрязнения из текущей среды, помогая защитить последующие клапаны, приборы, насосы и технологическое оборудование от засорения, износа и неисправностей, связанных с загрязнением. Конструкция с фторсодержащим покрытием обеспечивает защиту от коррозии в сложных химических и антикоррозионных трубопроводах.

Фильтрующая структура Y-типа представляет собой практичное решение для отделения загрязнений от среды при сохранении непрерывной работы трубопровода. Уменьшая количество примесей, попадающих в оборудование, расположенное ниже по потоку, фильтр помогает поддерживать стабильный технологический процесс и сократить объем технического обслуживания, вызванного закупоркой трубопровода или износом оборудования. Его устойчивая к коррозии конструкция делает его пригодным для применений, в которых обычные металлические компоненты фильтрации могут подвергаться воздействию агрессивных сред.

Y-образный фильтр с фторсодержащим покрытием широко используется в химической обработке, химических антикоррозионных трубопроводах и других промышленных системах, работающих с сильно агрессивными жидкостями. Услуги OEM и ODM могут помочь в настройке размера сетчатого фильтра, материалов корпуса, конфигурации футеровки, стандартов подключения, требований к фильтрации и других требований, специфичных для проекта.

Свяжитесь с нами

ПРЕДЫДУЩИЙ:Нет предыдущего продукта СЛЕДУЮЩИЙ:Y-образный сетчатый фильтр с резьбой

Спецификация
Свяжитесь с нами

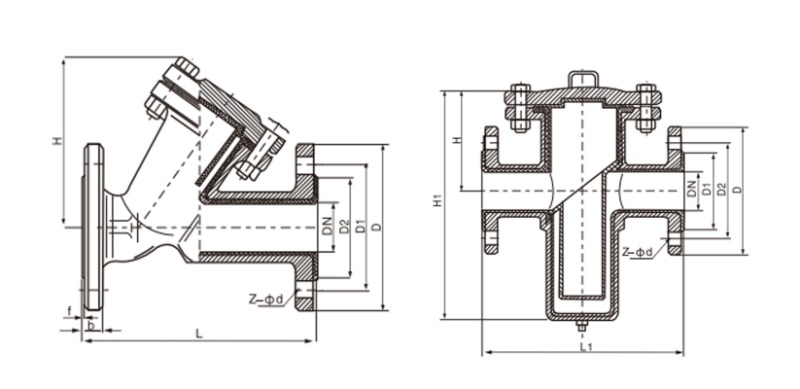

ygojeagh1789019636

Техника стандартный

Спецификация дизайна

ХГ/T21637

Лицом к лицу

ГБ/T12221

Размер фланца

HG/T20592-2009 ASME16.5a

Номинальное испытание давлением

0,6、1,0、1,6、2,5МПа Класс 150

Испытание давлением

ГБ/Т 13927-92 API598

Модель

Выкройка корзины типа Y

Характеристики материалов основных частей

Нет.

Имя

Литая сталь

Нержавеющая сталь

ПЛ

РЛ

Корпус/крышка

ВКБ

CF8

CF8M

CF3

CF3M

Материал внутренней подкладки

ФЭП (Ф46), ПТФЭ (Ф4), ПФА (растворимый политетрафторэтилен), ПО (полиен), ПЭ (полиэтилен сверхвысокой молекулярной массы)

Экран фильтра

ПТФЭ(F4)

Болт

1Кр17Н2

1Кр18Ни9Ти

Гайка

ОКр18Ни9

0Кр18Н9

Размеры и вес

Номинальный диаметр		Основные размеры																Ссылка
DN	НПС	L	Л1	D	Д1	Д2	f	b	з-д	L	Л1	D	Д1	Д2	f	b	з-д	H	H1
мм	дюйм	Ру1.0МПа								Ру1,6МПа
15	1/2	150	140	95	65	45	3	16	4-14	150	140	95	65	45	3	16	4-14	70	150
20	3/4	150	145	105	75	55	3	18	4-14	150	145	105	75	55	3	18	4-14	70	160
25	1	160	150	115	85	65	3	18	4-14	160	150	115	85	65	3	18	4-14	80	160
32	11/4	180	155	140	100	75	3	18	4-18	160	155	140	100	75	3	18	4-18	85	160
40	11/2	200	165	150	110	85	3	18	4-18	200	165	150	10 8	5	3	8 4	-18	90	170
50	2	230	215	165	125	100	3	18	4-18	220	215	165	125	100	3	18	4-18	110	170
65	21/2	290	235	185	145	120	3	18	4-18	290	23	5 18	5 145	120	3	18	4-18	115	210

80	3	310	250	200	160	135	3	20	8-18	3 310	250	200	160	135	3	20	8-18	135	250
100	4	350	290	220	180	155	3	20	8-18	350	290	220	180	155	3	20	8-18	155	300
125	5	400	335	250	210	185	4	22	8-18	400	335	250	210	1851	4	22	8-18	250	350
150	6	480	380	285	240	210	4	22	8-22	480	380	285	2240	210	4	22	8-22	285	400

200	8	600	533	340	295	265	4	24	8-22	550	533	340	295	265	4	24	12-22	360	450

Ру2,5МПа										Класс 150
15	1/2	150	160	95	65	45	3	16	4-14	150	160	89	60.5	35	3	15	4-15	70	150

20	3/4	150	170	105	75	55	3	18	4-14	150	170	98	70	43	3	15	4-15	70	160
25	1	160	180	115	85	65	3	18	4-14	160	180	108	79.5	51	3	15	4-15	80	160
32	11/4	180	200	140	100	75	3	18	4-18	160	200	1117	89	64	3	15	4-15	85	160
40	11/2	200	260	150	110	85	3	18	4-18	200	260	127	98.5	73	3	16	4-15	90	170
50	2	230	260	165	125	100	3	20	4-18	220	260	152	120.5	92	3	17	4-19	110	170
65	21/2	290	330	185	145	120	3	22	8-18	290	330	178	139.5	105	3	19	4-19	115	210
80	3	310	340	200	160	135	3	24	8-18	310	340	190	152.5	127	3	20	4-19	135	250
100	4	350	400	235	190	155	3	24	8-22	350	400	229	190.	5157	3	24	8-19	155	300
125	5	400	480	270	220	185	4	26	8-26	400	480	254	216	186	4	25	8-22	250	350

150	6	480	500	300	250	210	4	28	8-26	480	500	279	241.5	216	4	27	8-22	285	400
200	8	600	560	360	310	275	4	30	12-26	550	560	343	298.5	270	4	30	8-22	360	450
