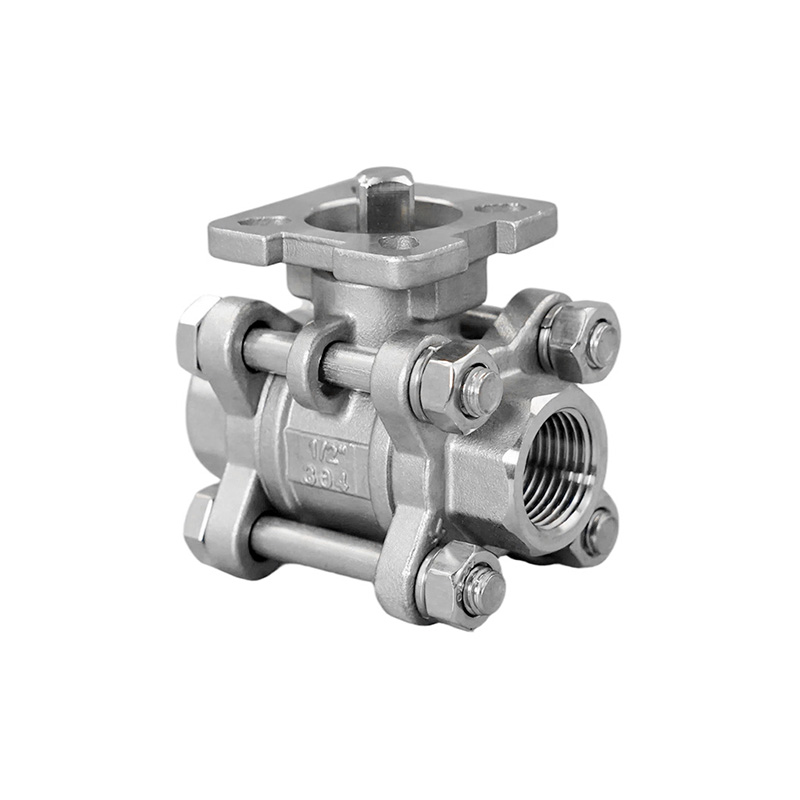

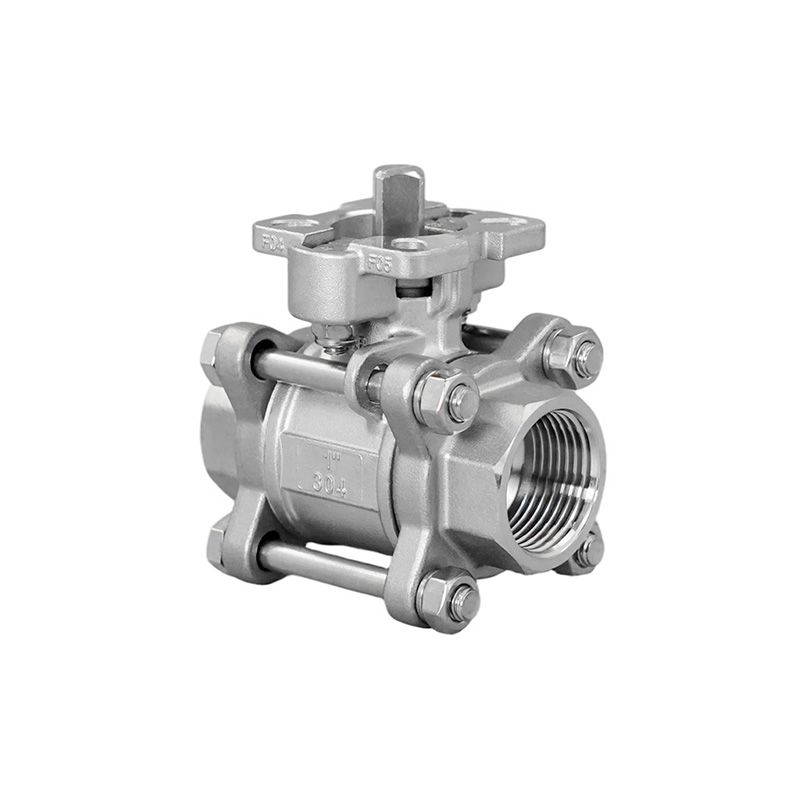

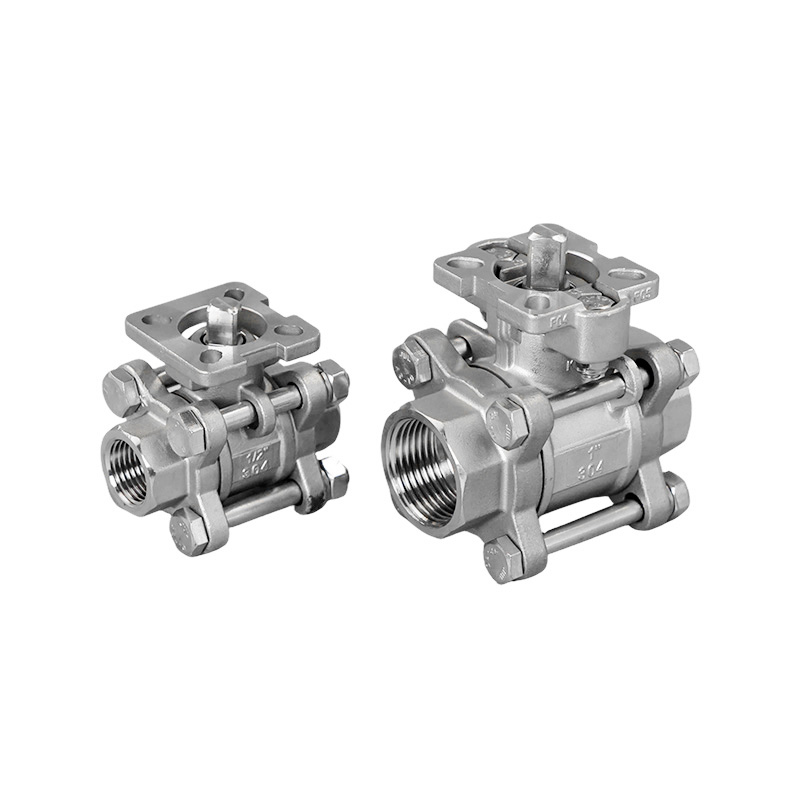

Полностью съемная конструкция, состоящая из трех частей, полностью устраняет распространенную проблему громоздкого обслуживания, связанную с традиционными шаровыми кранами. В отличие от цельных или двухсекционных полуразъемных конструкций, в этой модели используется трехсегментная конструкция корпуса —состоящая из левой, центральной и правой секций—, надежно соединенная высокопрочными болтами, что обеспечивает комплексную разборку и техническое обслуживание. В сочетании с высокоплатформенной интегральной конструкцией продукт обеспечивает двойное ценностное предложение: сочетание удобства полной разборки с бесшовной совместимостью для автоматизации, тем самым преодолевая функциональные ограничения традиционных шаровых кранов. Особенности включают конструкцию с полным отверстием и уплотнения из ПТФЭ.
| Особенности дизайна: Корпус для литья по выплавляемым моделям Выдувной шток Полный дизайн порта В качестве опции доступна запираемая ручка Стандарт резьбы: NPT, BSP, BSPT, DIN259/2999, Rc, Rp Рабочее давление: 1,6~2,5 МПа Применимая температура: -20°С~120°С(250°С) Применимая среда: вода, нефть, газ и т. д |
![]() |
Основные части и материалы
| ЭЛЕМЕНТ | ЧАСТЬ | ОСНОВНОЙ МАТЕРИАЛ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Стебель | 304 316 316Л | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Тело | CF8 CF8M CF3M | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Железистый орех | 304 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Упаковка стебля | ПТФЭ РПТФЭ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Упорная шайба | ПТФЭ РПТФЭ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Мяч | 304 316 316Л | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Седло клапана | ПТФЭ РПТФЭ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Капот | CF8 CF8M CF3M | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Болт | А2-70 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Орех | 304 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Пружинная шайба | 304 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
Основные размеры
| РАЗМЕР | Φd | Л | Х | С | ISO5211 | H1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/2" | ДН15 | 15 | 70 | 42 | 9 | F03/F04 | 11 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/4" | ДН20 | 20 | 80 | 50 | 9 | F03/F04 | 11 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1" | ДН25 | 25 | 87 | 52 | 11 | F04/F05 | 13 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/4" | ДН32 | 32 | 102 | 65 | 11 | F04/F05 | 13 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/2" | ДН40 | 38 | 112 | 74 | 14 | F05/F07 | 16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2" | ДН50 | 49 | 130 | 82 | 14 | F05/F07 | 16-19 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2-1/2" | ДН65 | 65 | 170 | 110 | 17 | F07/F10 | 17-20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3" | ДН80 | 78 | 186 | 118 | 17 | F07/F10 | 17-20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4" | ДН100 | 98 | 225 | 130 | 17 | F07/F10 | 17-20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Приведенные выше размеры приведены только для справки.
