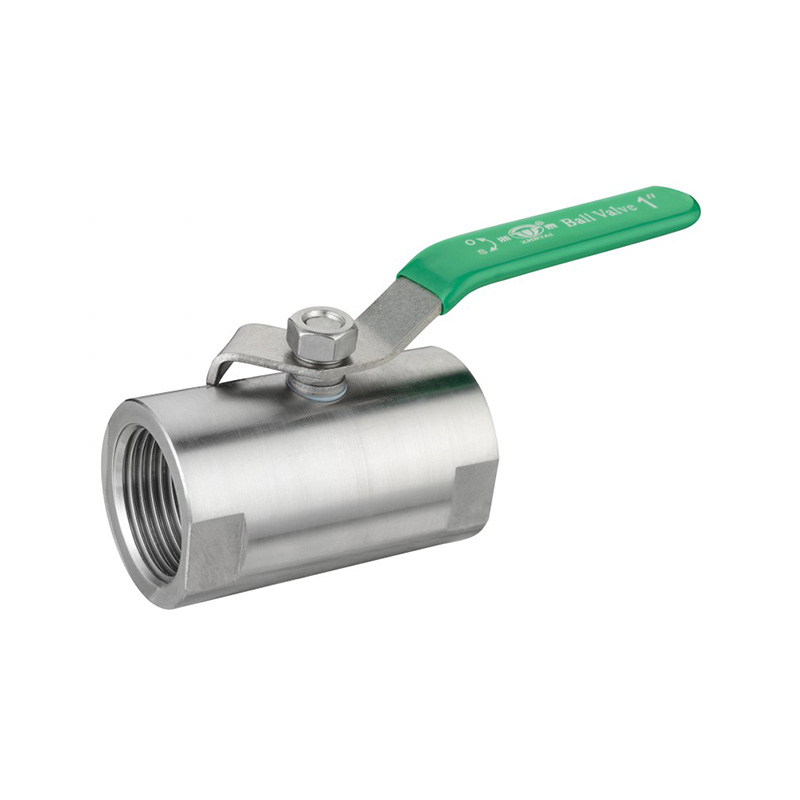

Этот продукт полностью выкован из таких материалов, как нержавеющая сталь или углеродистая сталь, что исключает дефекты пористости и обеспечивает толстый и прочный корпус клапана. Он отличается компактной конструкцией, уменьшенным диаметром отверстия и уплотнением из ПТФЭ.
| Особенности дизайна: Корпус из кованой стали Противовыбросовой стержень Стандарт резьбы: ДНЯО, БСП, БСПТ, DIN259/2999, Rc, Rp Рабочее давление: 1,6 ~ 6,4 МПа Применимая температура: -20°К~120°К(250°К) Применимая среда: вода, масло, газ и т. д. | |
Основные детали и материалы
| ПУНКТ | ЧАСТЬ | ОСНОВНОЙ МАТЕРИАЛ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Тело | А105 304 316 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Торцевая крышка | 201 304 316 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Мяч | 201 304 316 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Седло клапана | ПТФЭ РПТФЭ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Стебель | 201 304 316 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Упорная шайба | ПТФЭ РПТФЭ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Стебель Packing | ПТФЭ РПТФЭ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Прокладка | 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Пружинная шайба | 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Гайка | 201 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Ручка | 201 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Ручка Cover | Пластик | ||||||||||||||||||||||||||||||||||||||||||||||||||||||

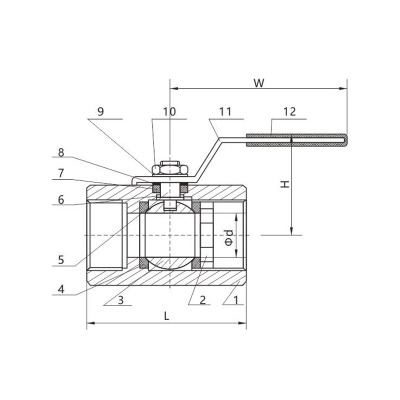

Основные размеры
| РАЗМЕР | d | Φд | L | H | W | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/4" | DN6 | 5 | 20 | 48 | 30 | 85 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/8" | Ду10 | 8 | 27 | 58 | 37 | 88 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/2" | Ду15 | 10.5 | 31.5 | 60 | 38 | 90 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/4" | Ду20 | 13 | 37 | 66 | 45 | 92 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1" | Ду25 | 17 | 44 | 72 | 47 | 100 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/4" | Ду32 | 22 | 53 | 89 | 60 | 128 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/2" | Ду40 | 25 | 60 | 96 | 63 | 128 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2" | Ду50 | 32 | 72 | 108 | 74 | 140 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2-1/2" | Ду65 | 40 | 88 | 130 | 90 | 180 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3" | Ду80 | 50 | 103 | 148 | 100 | 200 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4" | Ду100 | 65 | 135 | 188 | 115 | 230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Размеры, указанные выше, предназначены только для справки.
