В отличие от цельных цельных или двухкомпонентных полуразъемных конструкций, трехкомпонентный шаровой кран с внутренней резьбой и ручным управлением имеет трехсегментную конструкцию корпуса, в которой левая, центральная и правая секции корпуса надежно соединены болтами. Его основное преимущество заключается в его «полностью съемном, точном обслуживании». При плановом техническом обслуживании нет необходимости демонтировать всю систему трубопроводов; достаточно просто ослабить соединительные болты, чтобы полностью разделить три сегмента корпуса клапана. Это позволяет легко снять все внутренние компоненты —включая шар, седла и уплотнения—, что позволяет проводить комплексную проверку, ремонт и замену. Будь то плановое обслуживание подверженных износу деталей или быстрое устранение неисправностей неисправных компонентов, этот процесс требует минимальных трудозатрат и материальных ресурсов. Это значительно сокращает время простоя при техническом обслуживании, снижает эксплуатационные расходы и эффективно решает общеотраслевые проблемы, связанные с громоздкостью, длительностью и трудоемкостью традиционного обслуживания клапанов, тем самым делая операции по техническому обслуживанию более эффективными и точными. Благодаря полнопроходной конструкции и уплотнениям из ПТФЭ клапан обеспечивает нулевую утечку.
| Особенности дизайна: Корпус для литья по выплавляемым моделям Выдувной шток Полный дизайн порта В качестве опции доступна запираемая ручка Стандарт резьбы: NPT, BSP, BSPT, DIN259/2999, Rc, Rp Рабочее давление: 1,6~2,5 МПа Применимая температура: -20°С~120°С(250°С) Применимая среда: вода, нефть, газ и т. д |
![]() |

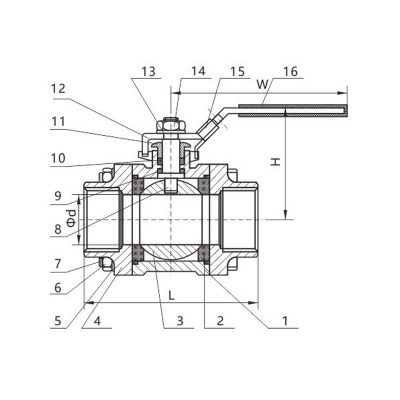

Основные части и материалы
| ЭЛЕМЕНТ | ЧАСТЬ | ОСНОВНОЙ МАТЕРИАЛ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Тело | WCB CF8 CF8M CF3M | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Седло клапана | ПТФЭ РПТФЭ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Мяч | 201 304 316 316Л | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Капот | WCB CF8 CF8M CF3M | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Пружинная шайба | 201 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Орех | 201 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Болт | А2-70 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Стебель | 201 304 316 316Л | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Упорная шайба | ПТФЭ РПТФЭ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Упаковка стебля | ПТФЭ РПТФЭ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Железистый орех | 201 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Ручка | 201 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Пружинная шайба | 201 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Орех | 201 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Запирающее устройство (опционально) | 201 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Крышка ручки | Пластик | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
Основные размеры
| РАЗМЕР | Φd | Дл | Выс | Шир | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/4" | ДН6 | 10,5 | 65 | 52 | 95 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/8" | ДН10 | 12 | 65 | 52 | 95 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/2" | ДН15 | 15 | 70 | 55 | 100 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/4" | ДН20 | 20 | 80 | 63 | 115 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1" | ДН25 | 25 | 88 | 75 | 125 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/4" | ДН32 | 32 | 102 | 81 | 145 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/2" | ДН40 | 38 | 110 | 95 | 160 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2" | ДН50 | 49 | 130 | 110 | 175 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2-1/2" | ДН65 | 65 | 170 | 131 | 220 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3" | ДН80 | 78 | 186 | 140 | 240 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4" | ДН100 | 98 | 225 | 252 | 170 | 315 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Приведенные выше размеры приведены только для справки.
