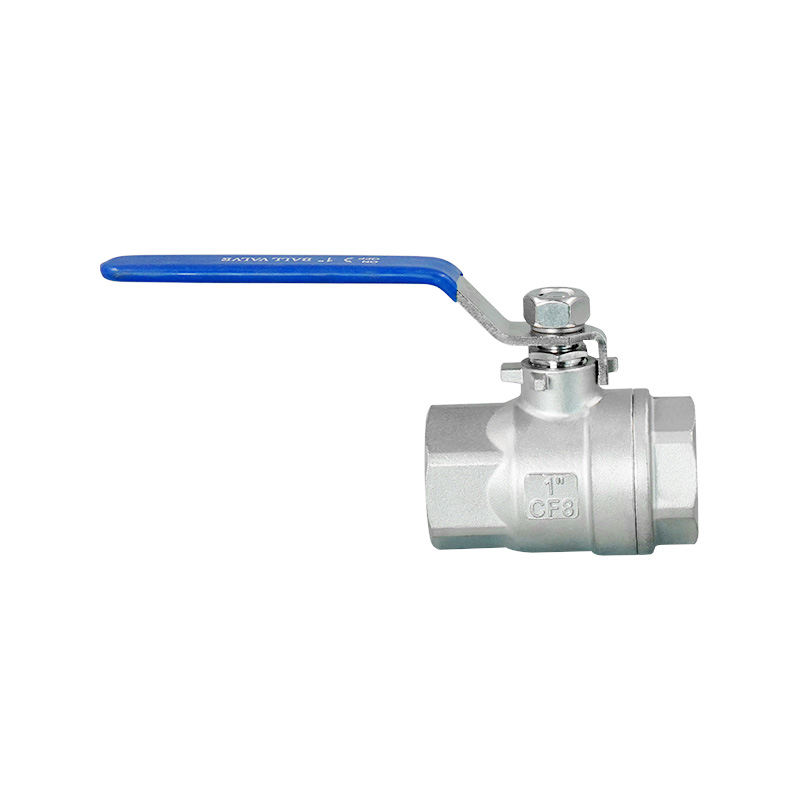

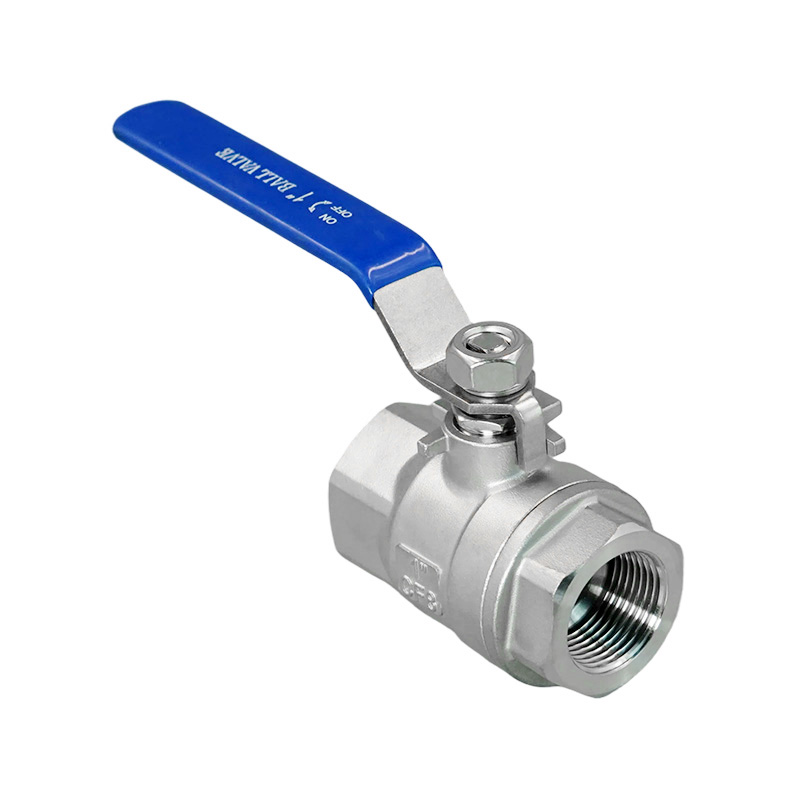

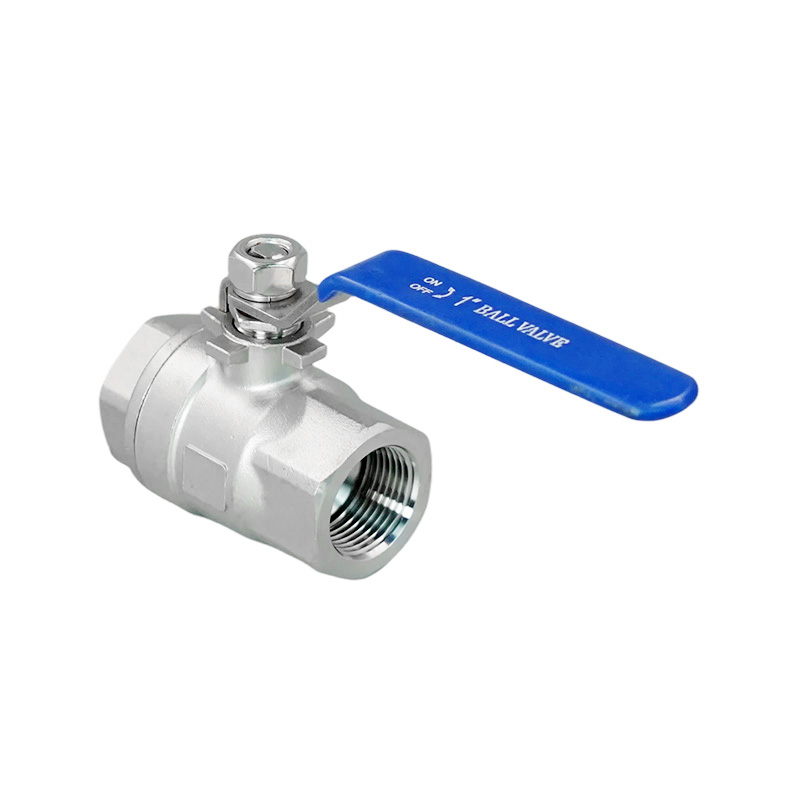

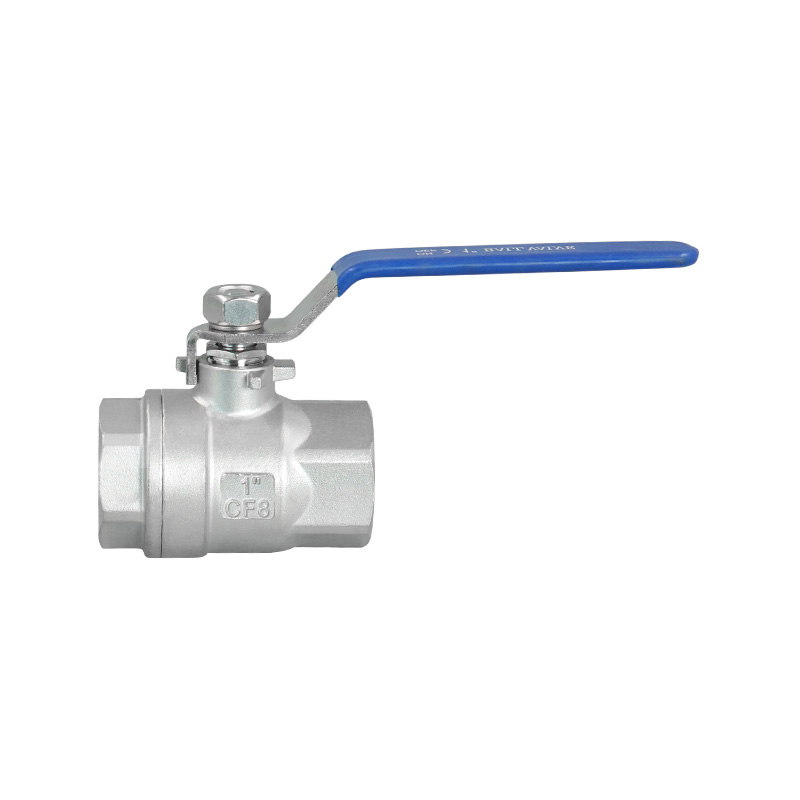

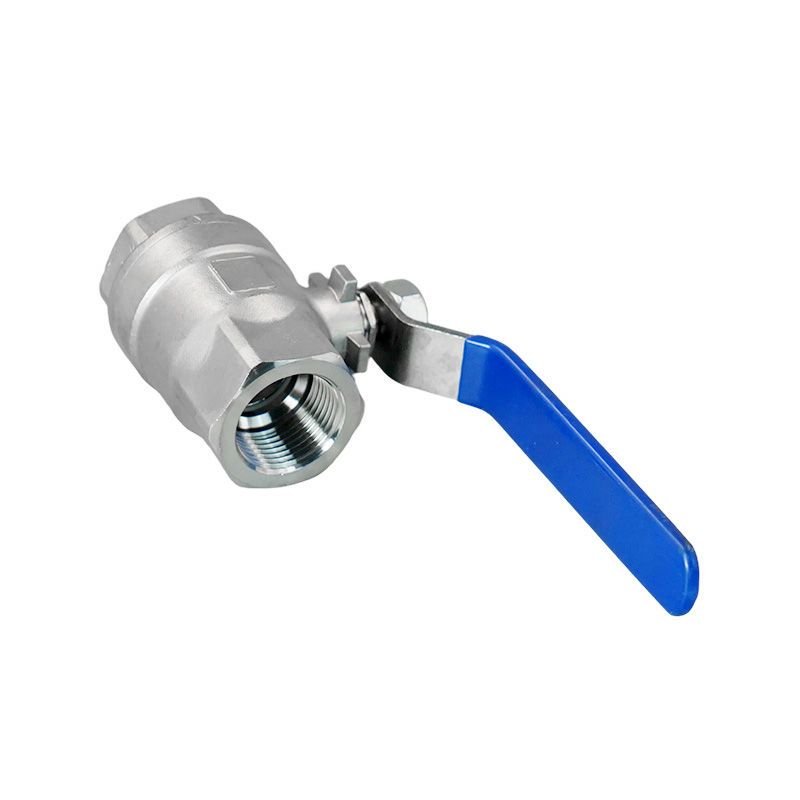

Этот двухкомпонентный шаровой кран с резьбой, рассчитанный на максимальное рабочее давление 6,4 МПа (64 бар), идеально подходит для промышленного применения при высоком давлении.
Он оснащен стандартными резьбовыми соединениями и работает в диапазоне температур от -20 ℃ до 120 ℃ (до 250 ℃ в определенных условиях), что делает его пригодным для воды, масла, газа и других сред общего назначения.
| Особенности дизайна: Корпус для литья под давлением Противовыбросовой стержень Полная конструкция порта Запираемая ручка доступна в качестве опции. Стандарт резьбы: ДНЯО, БСП, БСПТ, DIN259/2999, Rc, Rp Рабочее давление: 6,4 МПа Применимая температура: -20°К~120°К(250°К) Применимая среда: вода, масло, газ и т. д. | |

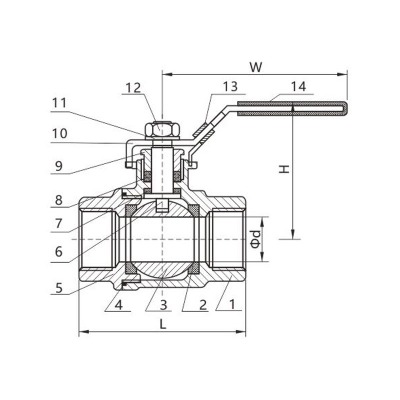

Основные детали и материалы
| ПУНКТ | ЧАСТЬ | ОСНОВНОЙ МАТЕРИАЛ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Тело | CF8 CF3M | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Седло клапана | ПТФЭ РПТФЭ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Мяч | 304 316Л | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Уплотнительное кольцо | ПТФЭ РПТФЭ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Капот | CF8 CF3M | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Стебель | 304 316Л | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Упорная шайба | ПТФЭ РПТФЭ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Стебель Packing | ПТФЭ РПТФЭ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Сальник Гайка | 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Ручка | 201 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Пружинная шайба | 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Гайка | 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Блокировочное устройство (дополнительно) | 201 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Ручка Cove r | Пластик | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Основные размеры
| РАЗМЕР | Φд | L | H | W | Вес (кг) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/4" | 10 | 55 | 43 | 95 | 0.215 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/8" | 12 | 55 | 43 | 95 | 0.22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/2" | 15 | 65 | 54 | 115 | 0.365 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/4" | 20 | 75 | 64 | 125 | 0.56 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1" | 25 | 86 | 70 | 145 | 0.88 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/4" | 32 | 100 | 85 | 162 | 1.41 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/2" | 38 | 108 | 96 | 175 | 1.98 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2" | 49 | 129 | 110 | 185 | 3.36 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Размеры, указанные выше, предназначены только для справки.
