Двухсекционный шаровой клапан с ручкой-бабочкой

Главная / Продукция / Шаровой кран / Шаровой кран с резьбой / Двухсекционный шаровой клапан с ручкой-бабочкой

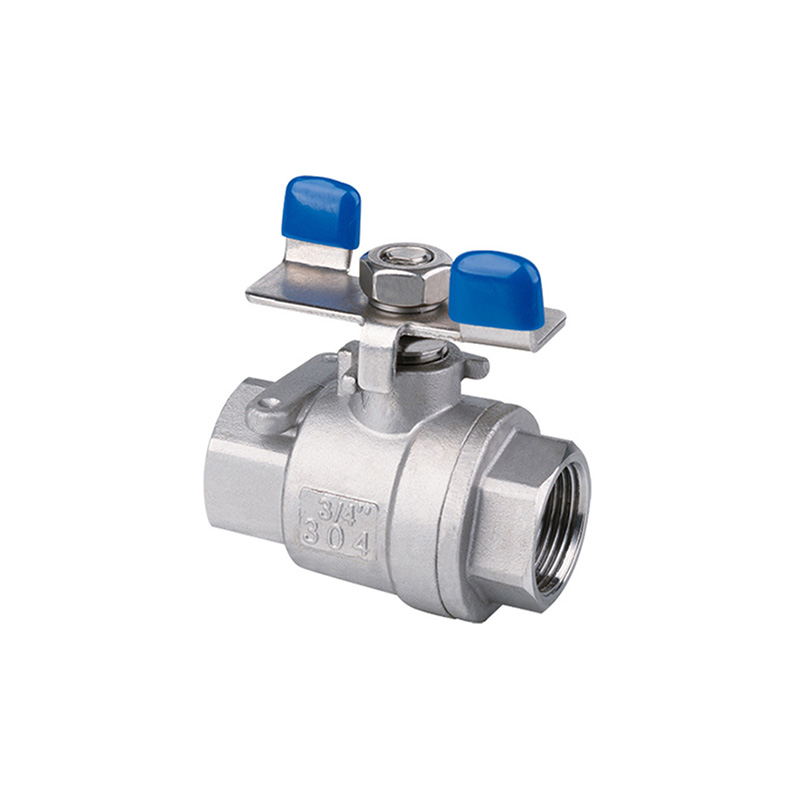

Двухсекционный шаровой клапан с ручкой-бабочкой

Двухкомпонентный шаровой кран с поворотной рукояткой представляет собой компактный шаровой кран, предназначенный для двухпозиционного регулирования в трубопроводных системах низкого давления. Он имеет литой конструкцию, состоящую из двух частей, со стандартной внутренней резьбой на концах для удобной установки без сварки. Компактная рукоятка-бабочка занимает ограниченное рабочее пространство, что делает клапан подходящим для узких трубопроводов, где пространство для установки ограничено. Его полнопроходная конструкция помогает поддерживать плавный поток жидкости, а поворот на четверть оборота на 90° обеспечивает быстрое и простое управление отключением.

Литой корпус обеспечивает стабильную конструкцию клапана, а противовыбросовой шток обеспечивает безопасную эксплуатацию. Ручка-бабочка обеспечивает экономию места по сравнению с рукоятками большего размера, а дополнительная запираемая ручка доступна для применений, требующих контролируемого позиционирования клапана. Двухсекционная конструкция также обеспечивает удобную разборку для осмотра и обслуживания. Клапан с рабочим давлением до 1,6 МПа и диапазоном температур от –20°C до 120°C или до 250°C при определенных условиях подходит для воды, масла, газа и других совместимых сред.

Двухкомпонентный шаровой кран с поворотной рукояткой широко используется в системах водоснабжения, отопления, водоснабжения, отопления, вентиляции и кондиционирования воздуха и других трубопроводных системах низкого давления, требующих компактного двухпозиционного регулирования расхода. Услуги OEM и ODM доступны для поддержки индивидуальных размеров клапанов, характеристик резьбы, материалов, конфигураций рукояток, номинальных давлений, температурных диапазонов и других требований, специфичных для проекта.

  • Спецификация
  • Свяжитесь с нами

Особенности дизайна:

Корпус для литья под давлением
Противовыбросовой стержень
Полная конструкция порта
Запираемая ручка доступна в качестве опции.
Рабочее давление: 1,6 МПа
Применимая температура: -20°C~120°C(250°C)
Применимая среда: вода, масло, газ и т. д.

sqocfdzi1789005557

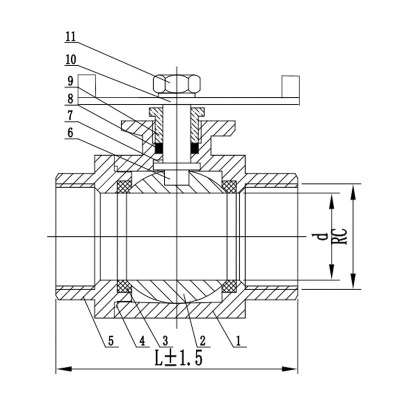

Основные детали и материалы

Нет. Имя Материал
1 Тело 304 316 316Л
2 Мяч 304 316 316Л
3 Седло клапана ПТФЭ
4 Уплотнительное кольцо ПТФЭ
5 Капот 304 316 316Л
6 Стебель 304 316 316Л
7 Шайба ПТФЭ
8 Упаковка ПТФЭ
9 Сальниковая гайка СС304
10 Ручка 201
11 Гайка 304

Основные размеры

НПС DN d L
1/4" 6 10 54
3/8" 10 12 54
1/2" 15 15 55
3/4" 20 20 60
1" 25 25 74
