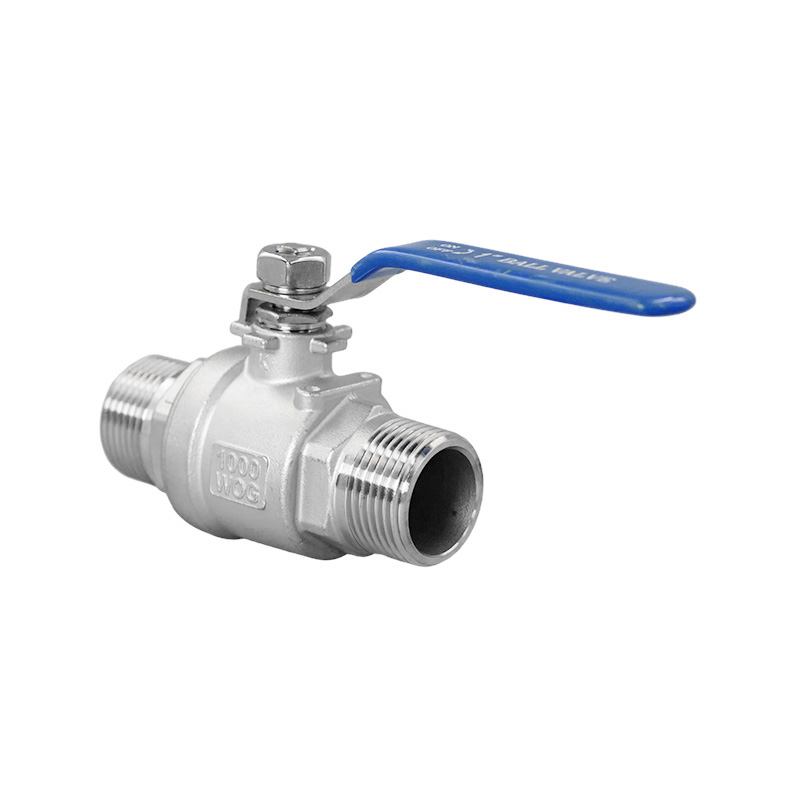

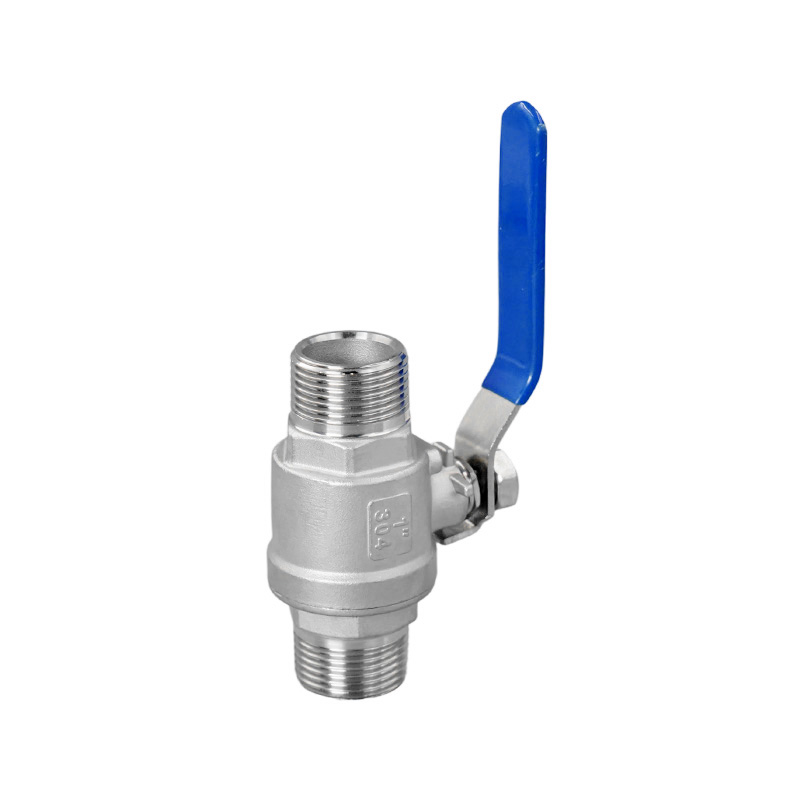

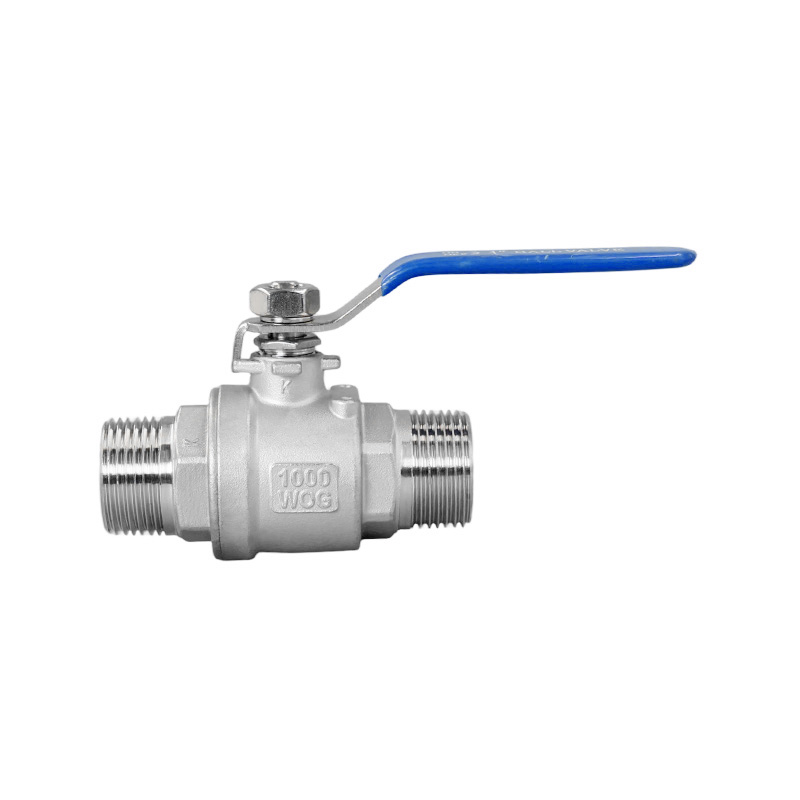

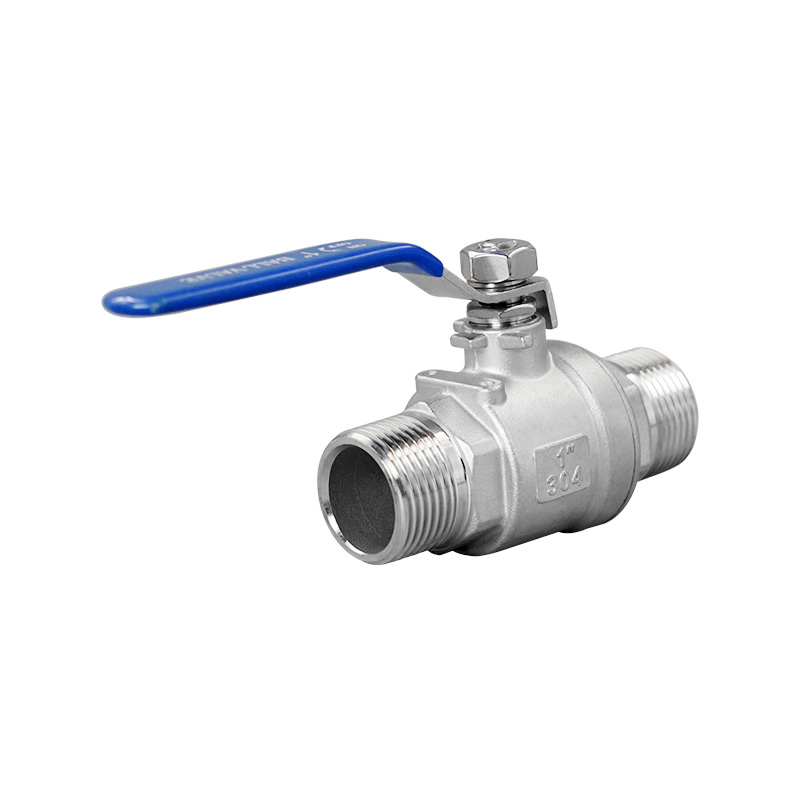

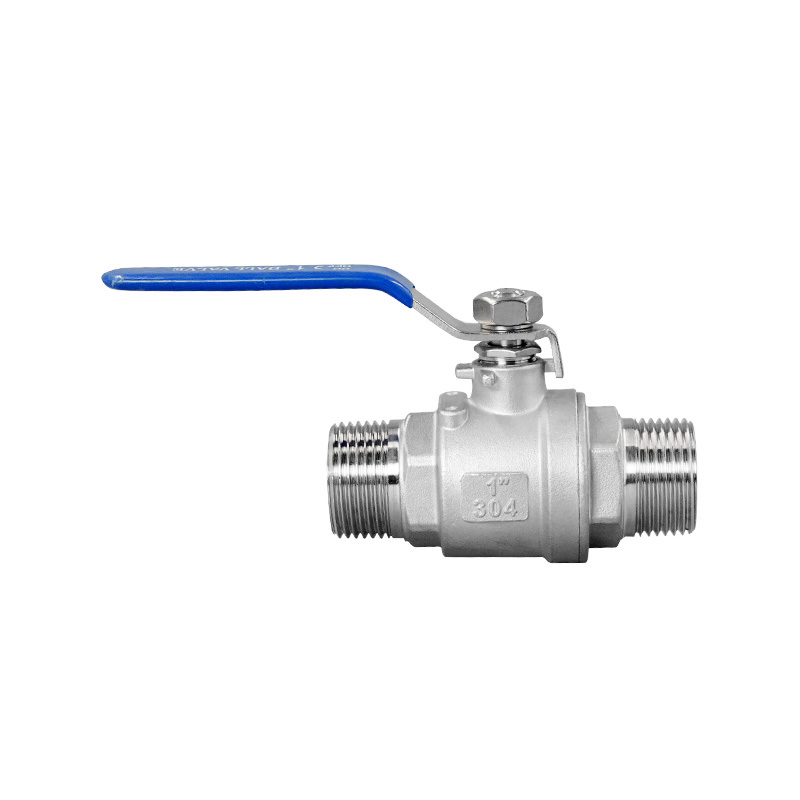

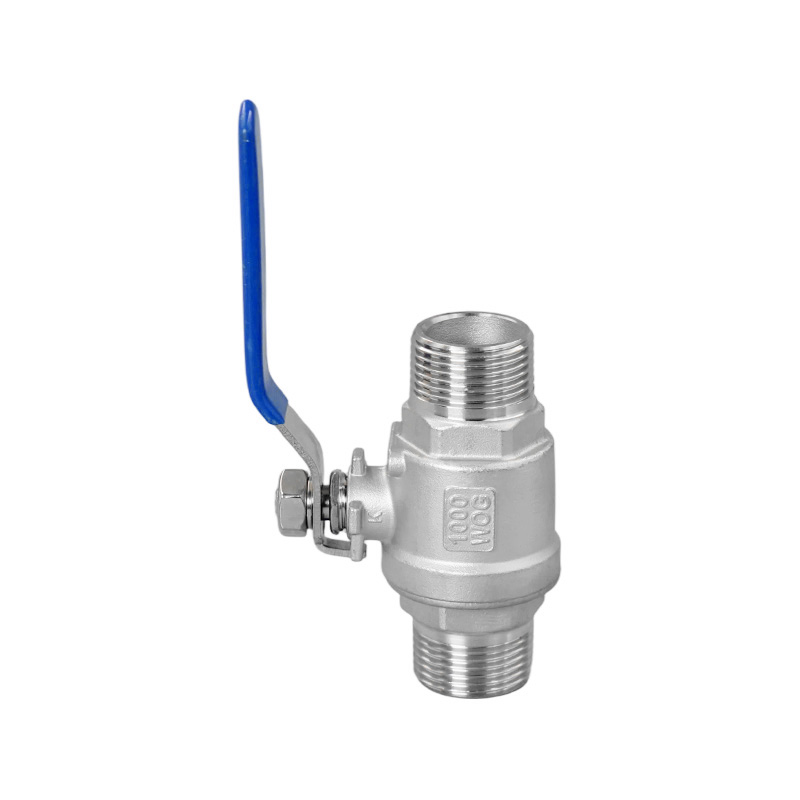

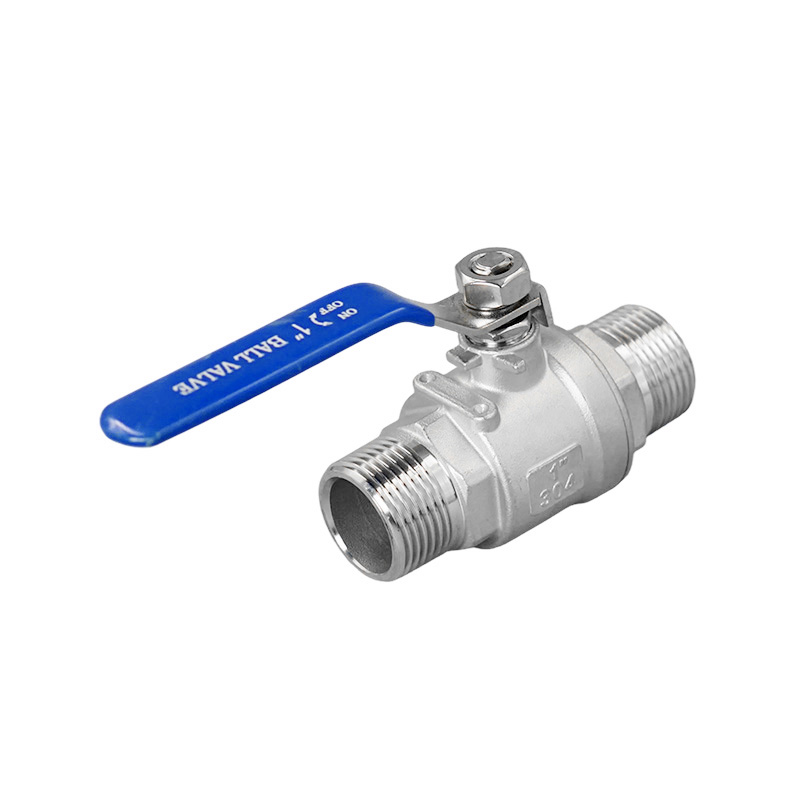

Двухсекционный шаровой клапан с двойной наружной резьбой

Name: Двухсекционный шаровой клапан с двойной наружной резьбой
Brand: Zhongchi Valve Group Co., Ltd.

Двухкомпонентный шаровой кран с двойной наружной резьбой представляет собой разъемный литой шаровой кран низкого давления, предназначенный для трубопроводных систем, требующих двойных внешних резьбовых соединений. Он имеет продуманную конструкцию, состоящую из двух частей, состоящую из основного корпуса клапана и крышки, что обеспечивает прочную конструкцию и удобное обслуживание. Оба конца имеют внешнюю резьбу, что позволяет клапану напрямую подключаться к стандартным трубным фитингам с внутренней резьбой без сварки. Эта конфигурация обеспечивает гибкие возможности установки и модификации трубопроводных систем с резьбой и помогает удовлетворить требования к соединениям для особых трубопроводов.

Литой корпус обеспечивает аккуратную и стабильную конструкцию, а противовыбросовой шток обеспечивает безопасную работу клапана. Его полнопроходная конструкция помогает поддерживать плавный поток жидкости при низком гидравлическом сопротивлении, а там, где требуется контролируемая работа, доступна дополнительная блокируемая рукоятка. Разъемная конструкция, состоящая из двух частей, обеспечивает удобную разборку для осмотра и технического обслуживания, а конфигурация с двойной наружной резьбой упрощает модификацию или замену клапана без сварки. Рабочее давление составляет до 1,6 МПа, применимый диапазон температур от –20°C до 120°C или до 250°C при определенных условиях.

Двухкомпонентный шаровой кран с двойной наружной резьбой подходит для водопровода, водоснабжения, воздухо- и газопроводов, легкого промышленного оборудования и других систем низкого давления, работающих с водой, нефтью, газом и другими совместимыми средами. Услуги OEM и ODM доступны для поддержки индивидуальных размеров клапанов, характеристик резьбы, материалов корпуса и седла, конфигураций рукояток, номинальных давлений, температурных диапазонов и других требований, специфичных для проекта.

Свяжитесь с нами

ПРЕДЫДУЩИЙ:Двухсекционный шаровой клапан с ручкой-бабочкой СЛЕДУЮЩИЙ:Двухсекционный шаровой клапан с наружной и внутренней резьбой

Спецификация
Свяжитесь с нами

Особенности дизайна:

Корпус для литья под давлением
Противовыбросовой стержень
Полная конструкция порта
Запираемая ручка доступна в качестве опции.
Рабочее давление: 1,6 МПа
Применимая температура: -20°C~120°C(250°C)
Применимая среда: вода, масло, газ и т. д.

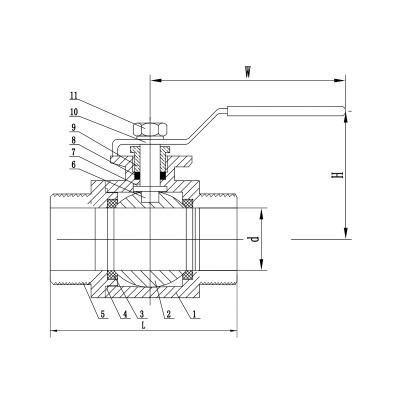

Основные детали и материалы

Нет.	Имя	Материал
1	Тело	304 316
2	Мяч	304 316
3	Седло клапана	ПТФЭ
4	Уплотнительное кольцо	ПТФЭ
5	Капот	304 316
6	Стебель	304 316
7	Шайба	ПТФЭ
8	Упаковка	ПТФЭ
9	Сальниковая гайка	СС304
10	Ручка	201
11	Гайка	304

Основные размеры

НПС	DN	d	L	H	W
1/4"	6	10	73	50	95
3/8"	10	12	73	50	95
1/2 дюйма	15	15	75	54	95
3/4"	20	20	87	62	105
1"	25	25	100	70	118
1-1/4"	32	32	118	83	145
1-1/2"	40	38	128	90	162
2"	50	49	144	100	162
