Шаровой кран с внешней резьбой и соединительной трубой предназначен для регулирования потока в трубопроводах, где требуется удобная установка и обслуживание. Клапан имеет соединение с внешней резьбой в сочетании с трубными соединениями и муфтовым соединением, что позволяет снимать или обслуживать клапан без демонтажа подключенного трубопровода. Эта конструкция представляет собой практичное решение для трубопроводных систем, которые требуют регулярного осмотра, очистки или замены клапанов.
Муфтовое соединение позволяет обслуживающему персоналу получить доступ к клапану, просто ослабив муфтовое соединение, что снижает необходимость в обширной разборке трубопровода во время обслуживания. По сравнению с установками клапанов, требующими демонтажа окружающих трубопроводов, эта конструкция может помочь сократить операции по техническому обслуживанию и уменьшить количество сбоев в работе трубопроводной системы. Соединение с внешней резьбой также обеспечивает простой метод соединения для совместимых конфигураций трубопроводов.
Шаровой кран с внешней резьбой и соединительной трубой подходит для водоснабжения, обработки жидкостей, трубопроводов оборудования и других промышленных или коммерческих трубопроводных систем, где требуется быстрое обслуживание клапана. Услуги OEM и ODM доступны для поддержки индивидуальных размеров клапанов, характеристик соединений, материалов, конфигураций уплотнений, длин труб и других требований, специфичных для проекта.
| Конструктивные особенности: Корпус из кованой стали Стебель, защищённый от выброса среды Рабочее давление: 1,6–6,4 МПа Допустимая температура: –20°C–120°C (250°C) Применяемая среда: вода, масло, газ и др. |
![]() |
Основные детали и материалы
| ПОЗИЦИЯ | ДЕТАЛЬ | ОСНОВНОЙ МАТЕРИАЛ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Корпус | A105, 304, 316 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Шар | 304, 316 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Стебель | 304, 316 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Седло клапана | PTFE, RPTFE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Ручка | 201, 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Основные размеры

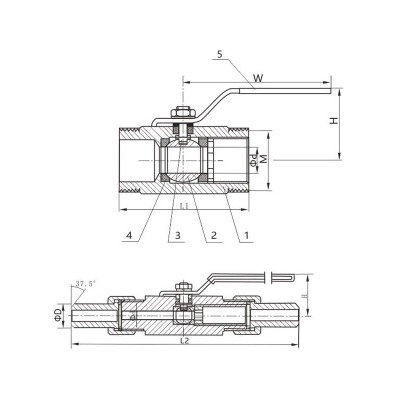

| РАЗМЕР | Φd | L1 | L2 | W | H | ΦD | M | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/4" | DN6 | 5 | 66 | 120 | 93 | 55 | 14 | 20x1.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/8" | DN10 | 8 | 66 | 120 | 93 | 58 | 17 | 24x1.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/2" | DN15 | 10 | 85 | 150 | 105 | 60 | 22 | 30x2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/4" | DN20 | 13 | 90 | 155 | 108 | 67 | 27 | 36x2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1" | DN25 | 17 | 100 | 170 | 108 | 70 | 32 | 42x2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/4" | DN32 | 22 | 120 | 195 | 152 | 82 | 40 | 52x2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DN40 | 25 | 135 | 215 | 162 | 87 | 48 | 60x3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DN50 | 32 | 140 | 240 | 162 | 100 | 60 | 72x3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Приведённые выше размеры носят справочный характер.
