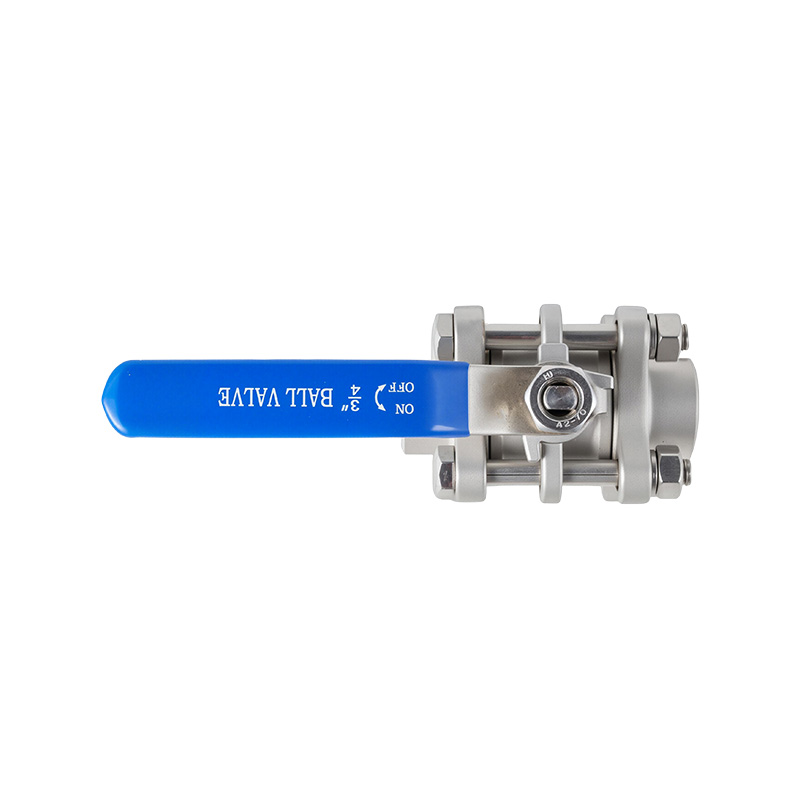

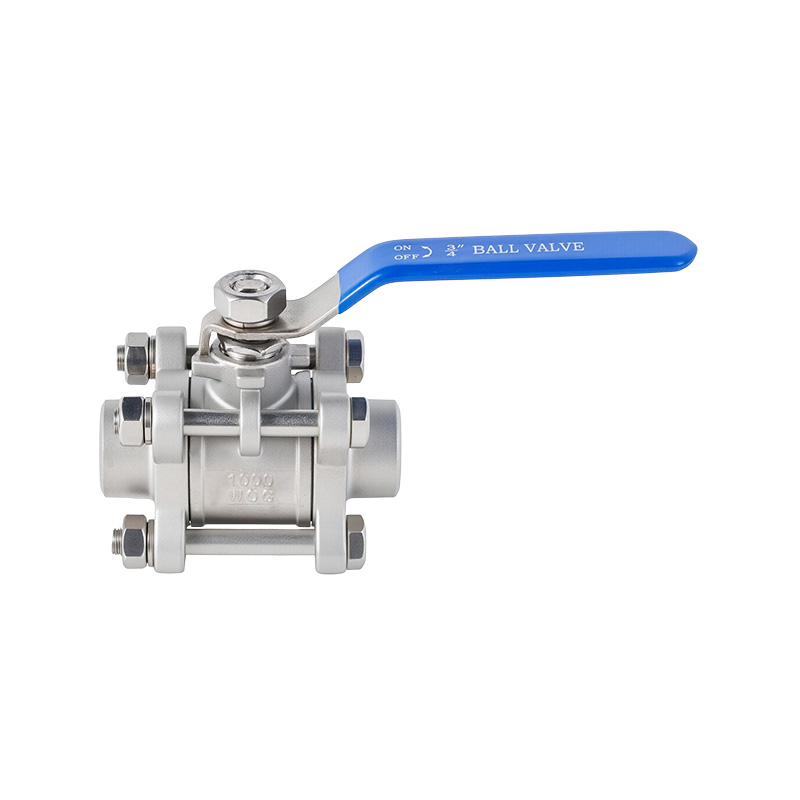

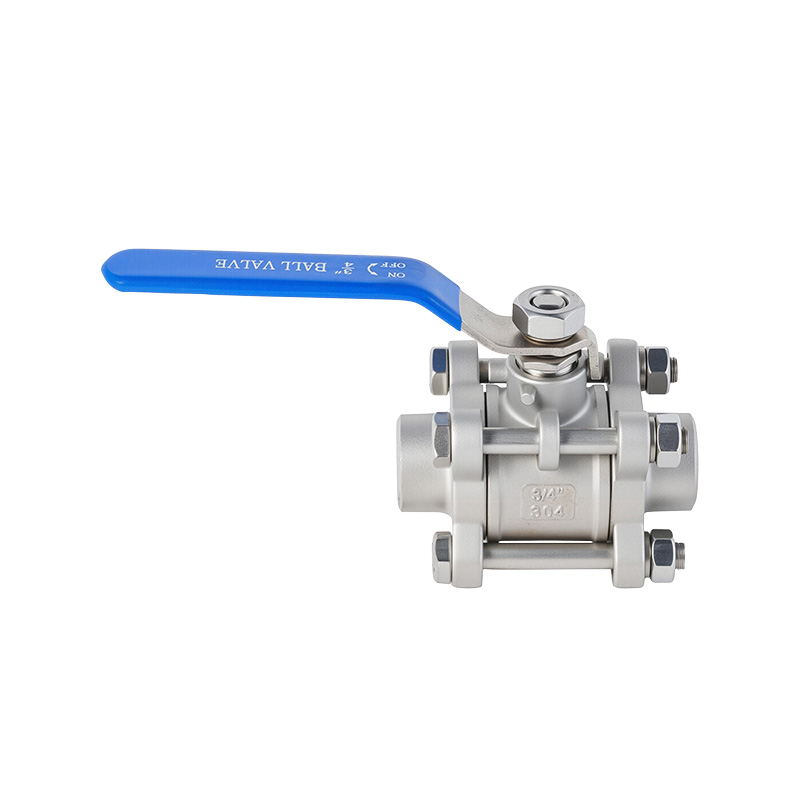

Трехсекционная конструкция позволяет легко разбирать; при последующем обслуживании нет необходимости снимать весь трубопровод. Вместо этого корпус клапана можно просто отделить, чтобы облегчить осмотр и замену подверженных износу компонентов, таких как седло клапана, шар и шток, что значительно сокращает время простоя и снижает затраты на эксплуатацию и техническое обслуживание. Этот шаровой клапан *необходимо* снять путем распайки; его нельзя *не* приваривать непосредственно на место, так как это может привести к повреждению седла клапана. После распайки и снятия шаровой клапан необходимо снова собрать и надежно закрепить, пока клапан остается в закрытом положении.
| Особенности дизайна: Корпус для литья под давлением Противовыбросовой стержень Полная конструкция порта Запираемая ручка доступна в качестве опции. Рабочее давление: 1,6~2,5 МПа Применимая температура: -20°К~120°К(250°К) Применимая среда: вода, масло, газ и т. д. | |

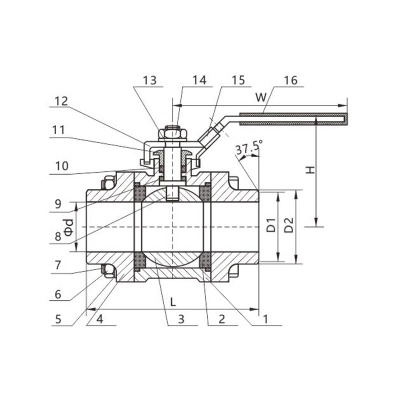

Основные детали и материалы
| ПУНКТ | ЧАСТЬ | ОСНОВНОЙ МАТЕРИАЛ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Тело | ВКБ CF8 CF8M CF3M | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Седло клапана | ПТФЭ РПТФЭ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Мяч | 201 304 316 316Л | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Капот | ВКБ CF8 CF8M CF3M | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Пружинная шайба | 201 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Гайка | 201 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Болт | А2-70 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Стебель | 201 304 316 316Л | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Упорная шайба | ПТФЭ РПТФЭ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Стебель Packing | ПТФЭ РПТФЭ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Сальник Гайка | 201 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Ручка | 201 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Пружинная шайба | 201 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Гайка | 201 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Блокировочное устройство (дополнительно) | 201 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Ручка Cover | Пластик | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Основные размеры
| РАЗМЕР | Φд | L | H | W | ||
| 1/4" | DN6 | 10.5 | 65 | 52 | 95 | |
| 3/8" | Ду10 | 12 | 65 | 52 | 95 | |
| 1/2" | Ду15 | 15 | 72 | 55 | 100 | |
| 3/4" | Ду20 | 20 | 80 | 63 | 115 | |
| 1" | Ду25 | 25 | 90 | 75 | 125 | |
| 1-1/4" | Ду32 | 32 | 103 | 81 | 145 | |
| 1-1/2" | Ду40 | 38 | 112 | 95 | 160 | |
| 2" | Ду50 | 49 | 138 | 110 | 175 | |
| 2-1/2" | Ду65 | 65 | 178 | 131 | 220 | |
| 3" | Ду80 | 78 | 205 | 140 | 240 | |
| 4" | Ду100 | 98 | 252 | 264 | 170 | 315 |
Размеры, указанные выше, предназначены только для справки.
