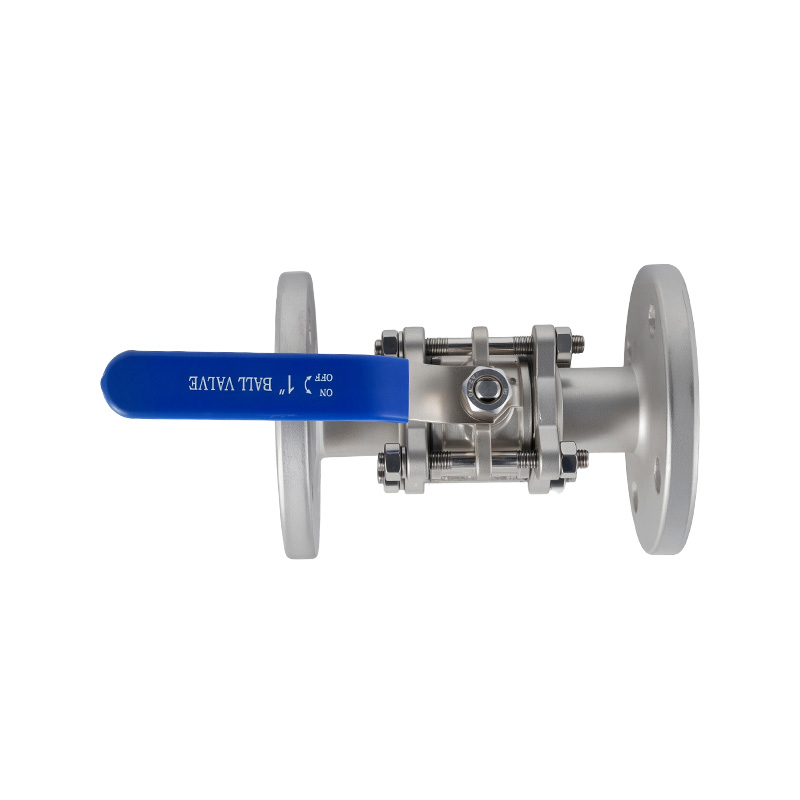

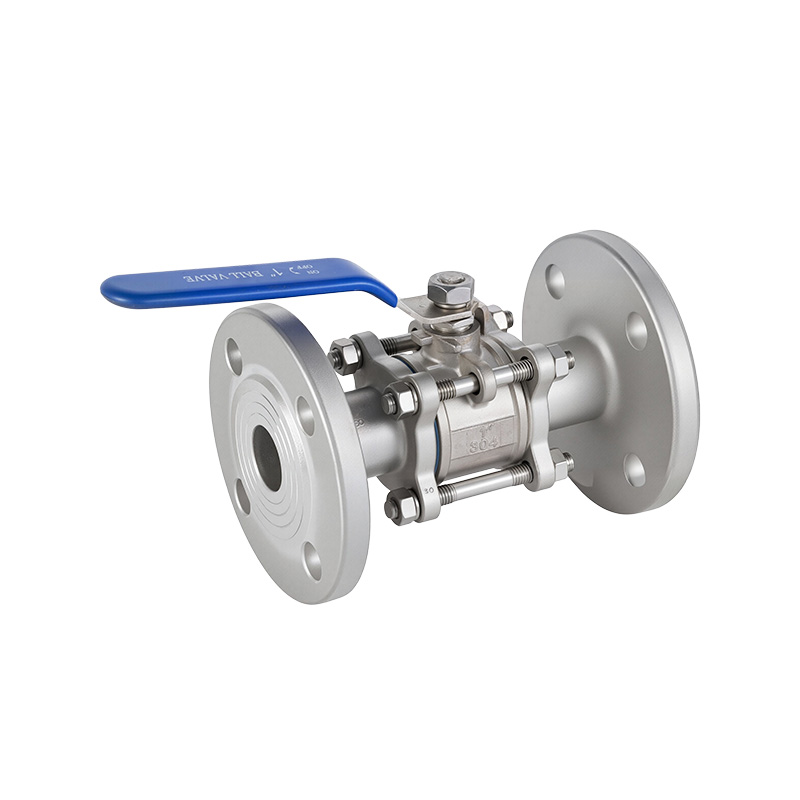

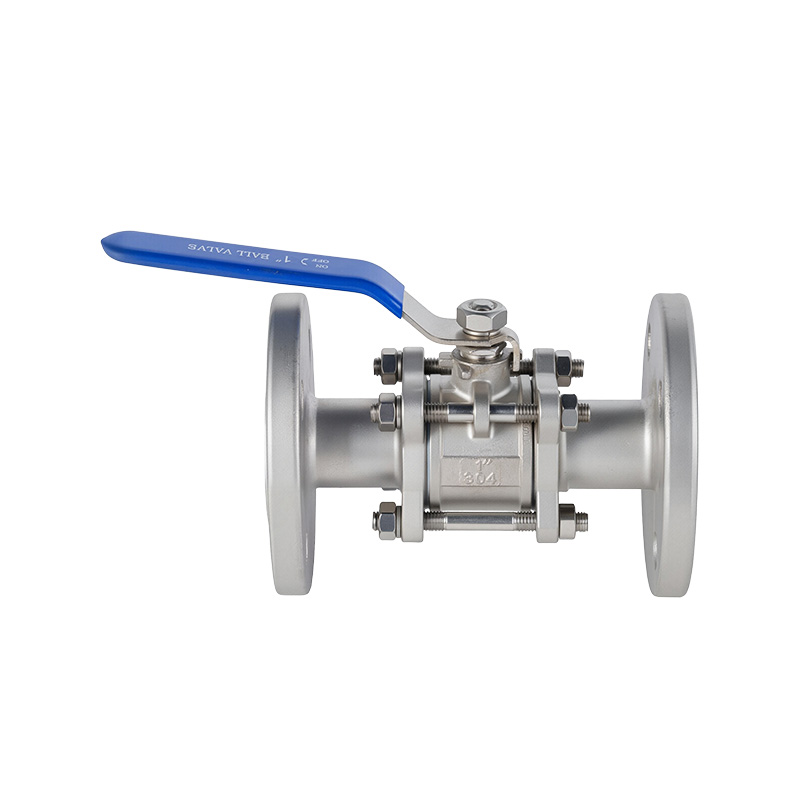

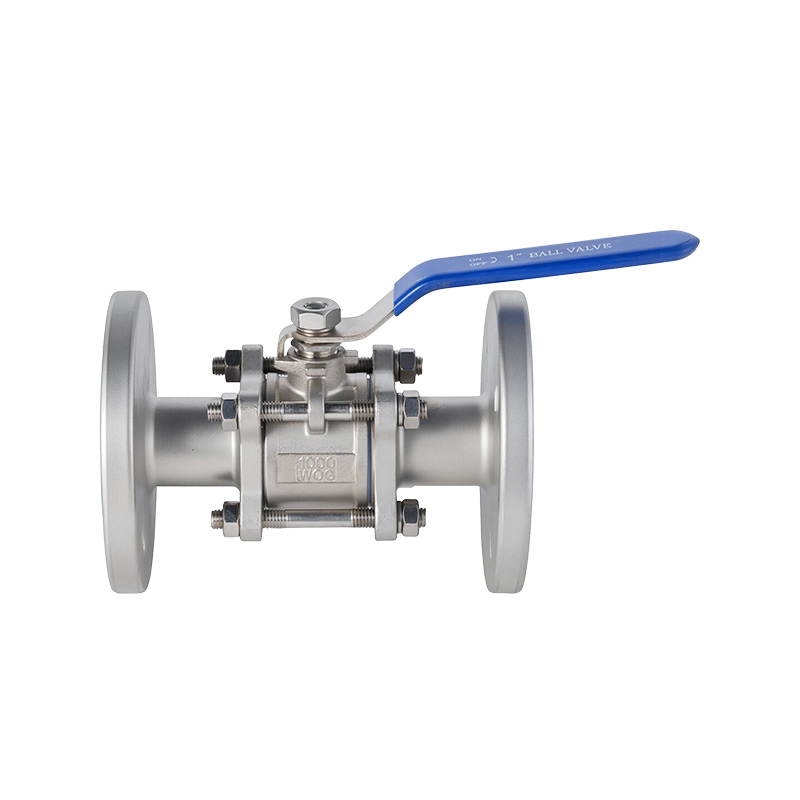

Трехкомпонентный фланцевый шаровой клапан

Name: Трехкомпонентный фланцевый шаровой клапан
Brand: Zhongchi Valve Group Co., Ltd.

Трехкомпонентный фланцевый шаровой кран имеет классическую трехкорпусную разделенную конструкцию, состоящую из левого, среднего и правого корпуса, что обеспечивает стабильную конфигурацию для управления потоком в промышленных трубопроводах. Полнопроходная конструкция обеспечивает плавный проход потока с низкими потерями давления и высокой пропускной способностью, а поворот на четверть оборота на 90 градусов обеспечивает быстрое открытие и закрытие для эффективной изоляции потока.

Разъемная конструкция, состоящая из трех частей, позволяет легко разбирать клапан, что делает обслуживание на месте, внутреннюю очистку и замену уплотнений более удобными. Его полнопроходной путь потока помогает снизить сопротивление потоку и обеспечивает эффективную передачу жидкости, а четвертьоборотный рабочий механизм обеспечивает быстрое и простое управление потоком. Такое сочетание простоты обслуживания и эффективных характеристик потока делает клапан подходящим для трубопроводных систем, требующих регулярного обслуживания.

Трехкомпонентный фланцевый шаровой кран подходит для транспортировки промышленных жидкостей, очистки воды, химической обработки, технологических трубопроводов и других применений, требующих эффективного управления потоком и удобного обслуживания. Услуги OEM и ODM доступны для поддержки индивидуальных размеров клапанов, материалов, конфигураций фланцев, материалов уплотнений, методов работы и других требований, специфичных для проекта.

Свяжитесь с нами

ПРЕДЫДУЩИЙ:Шаровой клапан с футеровкой из фтора СЛЕДУЮЩИЙ:Фланцевый шаровой клапан из кованой стали

Спецификация
Свяжитесь с нами

Особенности дизайна:
Корпус для литья под давлением
Противовыбросовой стержень
Применимая температура:
-29°К~120°К(250°К)
Тестирование и проверка:
ГБ/Т 13927-2022, ДЖБ/Т 9092-1999
Применимая среда:
Вода, нефть, газ и т. д.

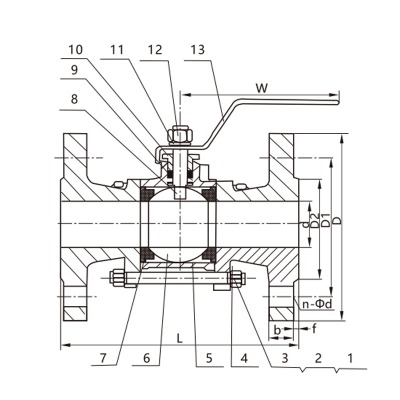

Основные детали и материалы

ПУНКТ	ЧАСТЬ	ОСНОВНОЙ МАТЕРИАЛ

1	Болт	А2-70
2	Пружинная шайба	304
3	Гайка	А194-8

4	Капот	CF8 CF8M
5	Тело	CF8CF8M
6	Мяч	304 316
7	Седло клапана	ПТФЭ РПТФЭ
8	Стебель	304316
9	Упаковка	ПТФЭ РПТФЭ
10	железа	304
11	Пружинная шайба	304

12	Гайка	А194-8
13	Ручка	201304

Основные размеры (PN16)

РАЗМЕР		d	L	D	Д1	Д2	W	n-φd
1/2"	Ду15	15	130	95	65	45	125	4-φ14
3/4"	Ду20	20	150	105	75	55	140	4-Φ14

1"	Ду25	25	160	115	85	65	140	4-φ14
1-1/4"	Ду32	32	180	135	100	78	180	4-Φ18
1-1/2"	Ду40	38	200	145	110	85	200	4-φ18

2"	Ду50	49	230	160	125	100	220	4-φ18
2-1/2"	Ду65	65	290	180	145	120	320	4-Φ18
3"	Ду80	78	310	195	160	135	320	8-φ18

4"	Ду100	100	350	215	180	155	340	8-Φ18
