Фланцевый шаровой кран из кованой стали представляет собой цельный шаровой кран из кованой стали, предназначенный для регулирования потока в промышленных трубопроводах. Фланец и корпус клапана сварены вместе, образуя единую конструкцию, обеспечивая компактную и прочную конструкцию клапана. В клапане используется армированное седло из политетрафторэтилена (ПТФЭ), обеспечивающее надежную герметизацию во время работы. Длина клапана также может быть выбрана в соответствии с требованиями заказчика с учетом различных условий установки трубопровода.
Цельная конструкция из кованой стали объединяет корпус клапана и фланец в единую сварную конструкцию, уменьшая количество отдельных точек соединения в узле клапана. Такая конструкция обеспечивает жесткую конфигурацию для промышленных трубопроводов, одновременно упрощая адаптацию к конкретным размерам установки. Усиленное седло из ПТФЭ обеспечивает хорошие герметизирующие свойства и подходит для применений, где требуется надежное закрытие и химическая стойкость.
Фланцевый шаровой кран из кованой стали подходит для транспортировки промышленных жидкостей, технологических трубопроводов, химической обработки, нефтегазовых систем и других трубопроводных систем, требующих прочной конструкции фланцевого шарового крана. Услуги OEM и ODM доступны для поддержки индивидуальных длин клапанов, материалов, конфигураций фланцев, материалов седел и других требований, специфичных для проекта.
| Особенности дизайна: Фланцевые концы: ДЖБ/Т 79-2015, ГБ/Т 9124.1-2019 АСМЭ Б16.5, ДЖИС Б2220 Тестирование и проверка: ГБ/Т 26480-2011, ГБ/Т 13927-2022 ДЖБ/Т 9092-1999, API598 Применимая среда: Вода, нефть, газ и т. д. | |
Основные детали и материалы
| ПУНКТ | ЧАСТЬ | ОСНОВНОЙ МАТЕРИАЛ |
| 1 | Тело | А105 304 316 |
| 2 | Мяч | 304 316 |
| 3 | Стебель | Ф304 Ф316 |
| 4 | Седло клапана | ПТФЭ РПТФЭ |
| 5 | Ручка | 201 304 |

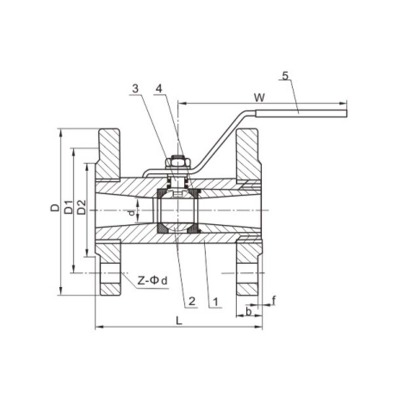

Основные размеры(PN16) JB/T 79-2015
| РАЗМЕР | d | D | Д1 | Д2 | L | W | Z-Φd | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/2" | Ду15 | 10 | 95 | 65 | 45 | 90 | 110 | 4-Φ14 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/4" | Ду20 | 13 | 105 | 75 | 55 | 105 | 110 | 4-Φ14 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1" | Ду25 | 17 | 115 | 85 | 65 | 110 | 110 | 4-Φ14 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/4" | Ду32 | 22 | 135 | 100 | 78 | 125 | 150 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/2" | Ду40 | 25 | 145 | 110 | 85 | 136 | 150 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2" | Ду50 | 32 | 160 | 125 | 100 | 155 | 180 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2-1/2" | Ду65 | 40 | 180 | 145 | 120 | 170 | 180 | 4-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3" | Ду80 | 50 | 195 | 160 | 135 | 190 | 230 | 8-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4" | Ду100 | 65 | 215 | 180 | 155 | 210 | 230 | 8-Φ18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Размеры, указанные выше, предназначены только для справки.
