Шаровой кран JIS

Name: Шаровой кран JIS
Brand: Zhongchi Valve Group Co., Ltd.

Шаровой кран JIS — это фланцевый шаровой кран с мягким седлом, разработанный и изготовленный в соответствии с японскими стандартами JIS для промышленных трубопроводных систем. В клапане Q41F-10K/20K используется конструкция с плавающим шаром, состоящая из двух частей, с мягкими седлами из ПТФЭ или R-ПТФЭ, что обеспечивает герметичность класса VI и отсутствие утечек. Его полнопроходная конструкция помогает минимизировать сопротивление потоку, а поворот на четверть оборота на 90° обеспечивает быстрое открытие и закрытие для эффективной изоляции потока. Размеры фланцев, монтажная длина и процедуры проверки соответствуют стандартам JIS B2220, JIS B2002, JIS B2071 и JIS B2003 соответственно, что обеспечивает совместимость с трубопроводными системами стандарта JIS.

Двухсекционная конструкция с плавающим шаром обеспечивает относительно простую внутреннюю конфигурацию, обеспечивающую надежную работу и удобное обслуживание. По сравнению с клапанами, в которых используются более ограниченные каналы для потока, полнопроходная конструкция позволяет жидкости проходить через них с меньшим сопротивлением, помогая поддерживать эффективный поток в трубопроводе. Мягкая конструкция седла из ПТФЭ/R-ПТФЭ обеспечивает герметичное уплотнение в тех случаях, когда требуется надежное закрытие, а рабочий механизм на 90° позволяет быстро регулировать поток вручную или с помощью привода. Конструкция фланцевого соединения также облегчает установку в промышленных трубопроводных системах, где требуются размеры, соответствующие стандарту JIS.

Шаровой кран JIS широко используется в системах промышленного водоснабжения, химической обработки, морских и судостроительных трубопроводах, нефтегазовой отрасли и других системах технологических жидкостей, требующих фланцевых соединений, соответствующих стандарту JIS, и герметичности затвора. Услуги OEM и ODM доступны для поддержки индивидуальных размеров клапанов, классов давления, материалов корпуса и седла, конфигураций фланцев, расположения приводов и других требований, специфичных для проекта.

Свяжитесь с нами

ПРЕДЫДУЩИЙ:Вафельный тонкий шаровой клапан СЛЕДУЮЩИЙ:Фланцевый шаровой кран американского стандарта

Спецификация
Свяжитесь с нами

Особенности дизайна:
Стандарт дизайна:
ДЖИС Б2071
ИПИ 7С-48
Лицом к лицу
ДЖИС Б2002
Фланцевые концы:
ДЖИС Б2220
Тестирование и проверка:
ДЖИС Б2003

Основные детали и материалы

ПУНКТ

ЧАСТЬ

ГЛАВНАЯ МАТЕРИАЛ

Тело

CF8 CF3 CF8M CF3M WCB

Капот

CF8 CF3 CF8M CF3M WCB

Мяч

304 304Л 316 316Л

Стебель

F304 F304L F316 F316L 2Cr13

Седло клапана

ПТФЭ РПТФЭ

Упаковка

ПТФЭ РПТФЭ

Прокладка

ПТФЭ РПТФЭ

Болт

Б8 Б7

Гайка

А194-8 2Н

Ручка

ВКБ Алюминиевый сплав

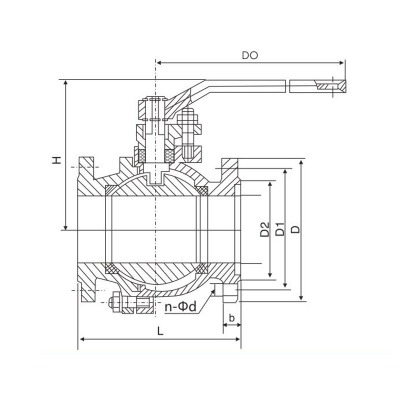

Основные размеры

РАЗМЕР		10 тыс.						20 тыс.
		L	D	Д1	Д2	b	n-Φd	L	D	Д1	Д2	b	n-Φd
Ду15	1/2"	108	95	70	51	12	4-Φ15	140	95	70	51	14	4-Φ15
Ду20	3/4"	117	100	75	56	14	4-Φ15	152	100	75	56	16	4-Φ15
Ду25	1"	127	125	90	67	14	4-Φ19	165	125	90	67	16	4-Φ19
Ду32	1-1/4"	140	135	100	76	16	4-Φ19	178	135	100	76	18	4-Φ19
Ду40	1-1/2"	165	140	105	81	16	4-Φ19	190	140	105	81	18	4-Φ19
Ду50	2"	178	155	120	96	16	4-Φ19	216	155	120	96	18	8-Φ19
Ду65	2-1/2"	190	175	140	116	18	4-Φ19	241	175	140	116	20	8-Φ19
Ду80	3"	203	185	150	126	18	8-Φ19	283	200	160	132	22	8-Φ23
Ду100	4"	229	210	175	151	18	8-Φ19	305	225	185	160	24	8-Φ23
Ду125	5 дюймов	356	250	210	182	20	8-Φ23	381	270	225	195	26	8-Φ25
Ду150	6 дюймов	394	280	240	212	22	8-Φ23	403	305	260	230	28	12-Φ25
Ду200	8 дюймов	457	330	290	262	22	12-Φ23	502	350	305	275	30	12-Φ25

Размеры, указанные выше, предназначены только для справки.
