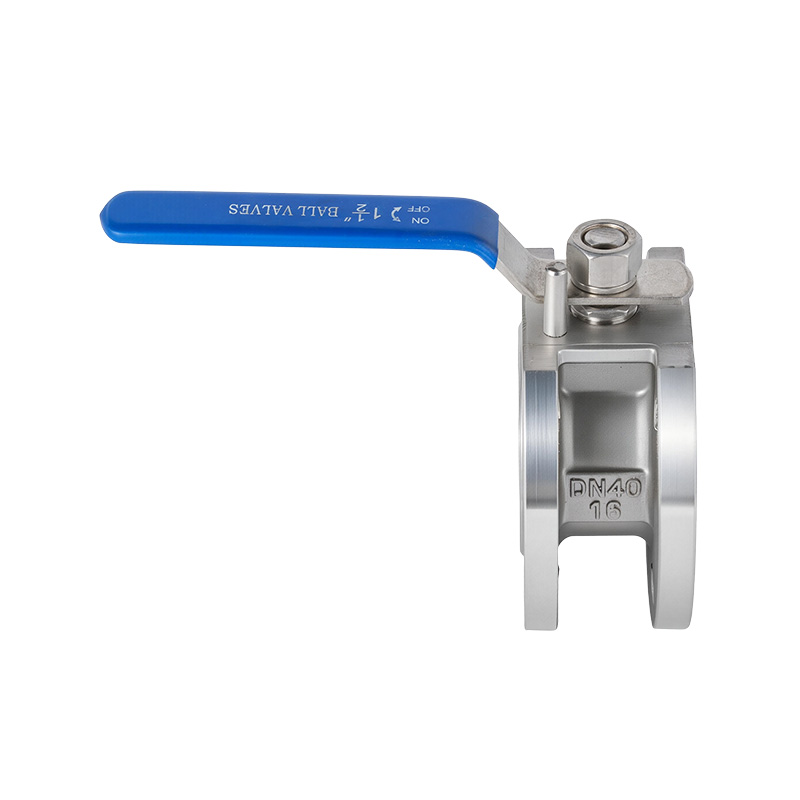

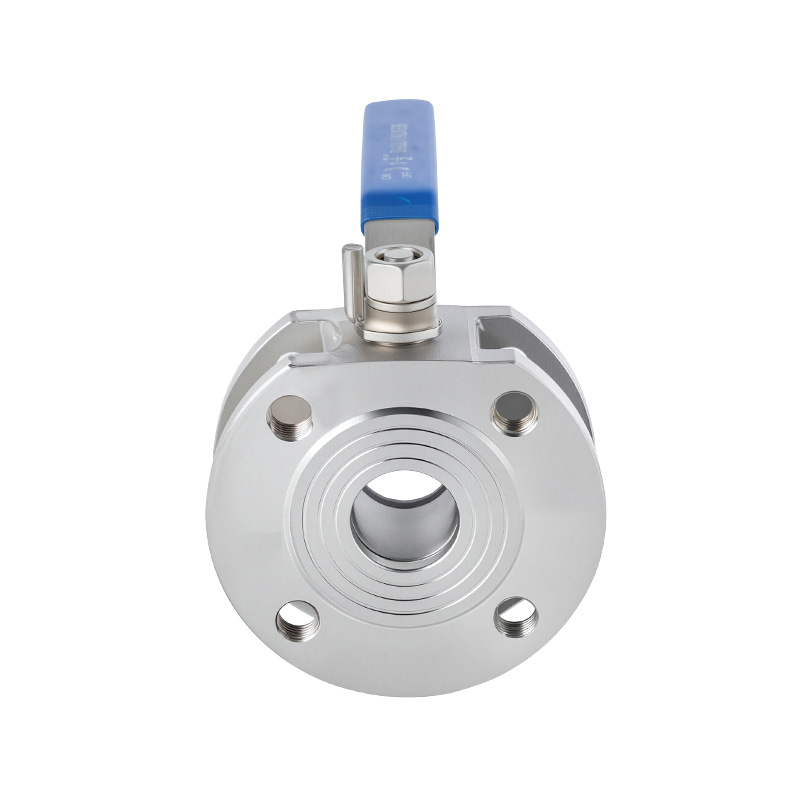

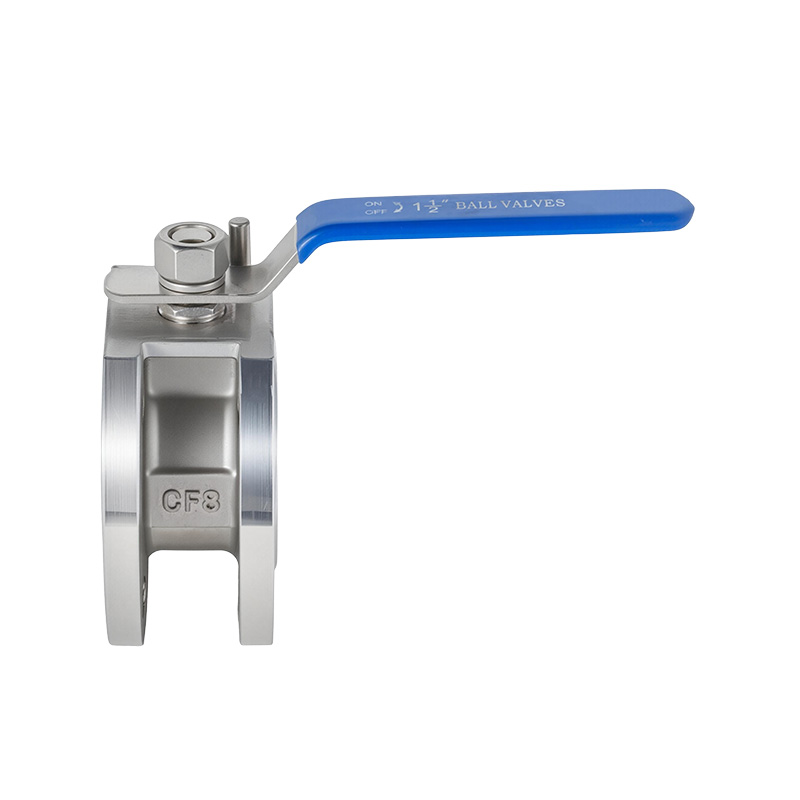

Основная особенность конструкции заключается в ультратонкой пластинчатой конструкции, в которой используются двусторонние шпильки для фиксации клапана между двумя фланцами трубы. Эта конструкция проста и компактна; Благодаря небольшому строительному размеру общий вес составляет примерно 50% от веса сопоставимых стандартных шаровых кранов, что приводит к значительной экономии пространства и делает его идеально подходящим для прокладок трубопроводов с ограниченными пространственными ограничениями. Седло клапана изготовлено из армированного политетрафторэтилена (ПТФЭ).
| Особенности дизайна: Фланцевые концы: ДЖБ/Т 79-2015, ГБ/Т 9124.1-2019 АСМЭ Б16.5 Тестирование и проверка: ГБ/Т 26480-2011, ГБ/Т 13927-2022 ДЖБ/Т 9092-1999, API 598 Применимая среда: Вода, нефть, газ и т. д. | |
Основные детали и материалы
| ПУНКТ | ЧАСТЬ | ГЛАВНАЯ МАТЕРИАЛ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Тело | CF8 CF3M WCB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Мяч | 304 316Л | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Седло клапана | ПТФЭ РПТФЭ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Стебель | Ф304 Ф316Л | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Упаковка | ПТФЭ РПТФЭ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Местоположение PIN-кода | 304 201 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Ручка | 304 201 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Гайка | А194-8 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | железа | 304 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Ручка Cover | ПЛАСТИК | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Концевая заглушка | 304 316Л WCB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

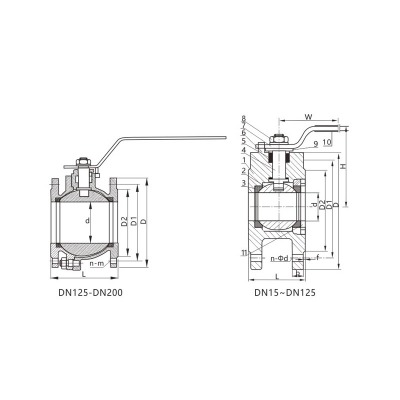

Основные размеры(PN16) JB/T 79-2015
| РАЗМЕР | d | L | D | Д1 | Д2 | H | W | н-м | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/2" | Ду15 | 15 | 35 | 95 | 65 | 45 | 62 | 110 | 4-М12 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3/4" | Ду20 | 17 | 38 | 105 | 75 | 55 | 72 | 120 | 4-М12 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1" | Ду25 | 24 | 45 | 115 | 85 | 65 | 72 | 120 | 4-М12 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/4" | Ду32 | 30 | 55 | 135 | 100 | 78 | 92 | 180 | 4-М16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1-1/2" | Ду40 | 36 | 62 | 145 | 110 | 85 | 102 | 180 | 4-М16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2" | Ду50 | 46 | 72 | 160 | 125 | 100 | 112 | 200 | 4-М16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2-1/2" | Ду65 | 57 | 95 | 180 | 145 | 120 | 152 | 220 | 4-М16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3" | Ду80 | 73 | 120 | 195 | 160 | 135 | 165 | 300 | 8-М16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4" | Ду100 | 90 | 140 | 215 | 180 | 155 | 175 | 340 | 8-М16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 дюймов | Ду125 | 110 | 165 | 195 | 245 | 210 | 185 | 195 | 420 | 8-М16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 дюймов | Ду150 | 145 | 225 | 280 | 240 | 210 | 265 | 480 | 8-М20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 дюймов | Ду200 | 190 | 275 | 335 | 295 | 265 | 305 | 680 | 12-М20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Размеры, указанные выше, предназначены только для справки.
